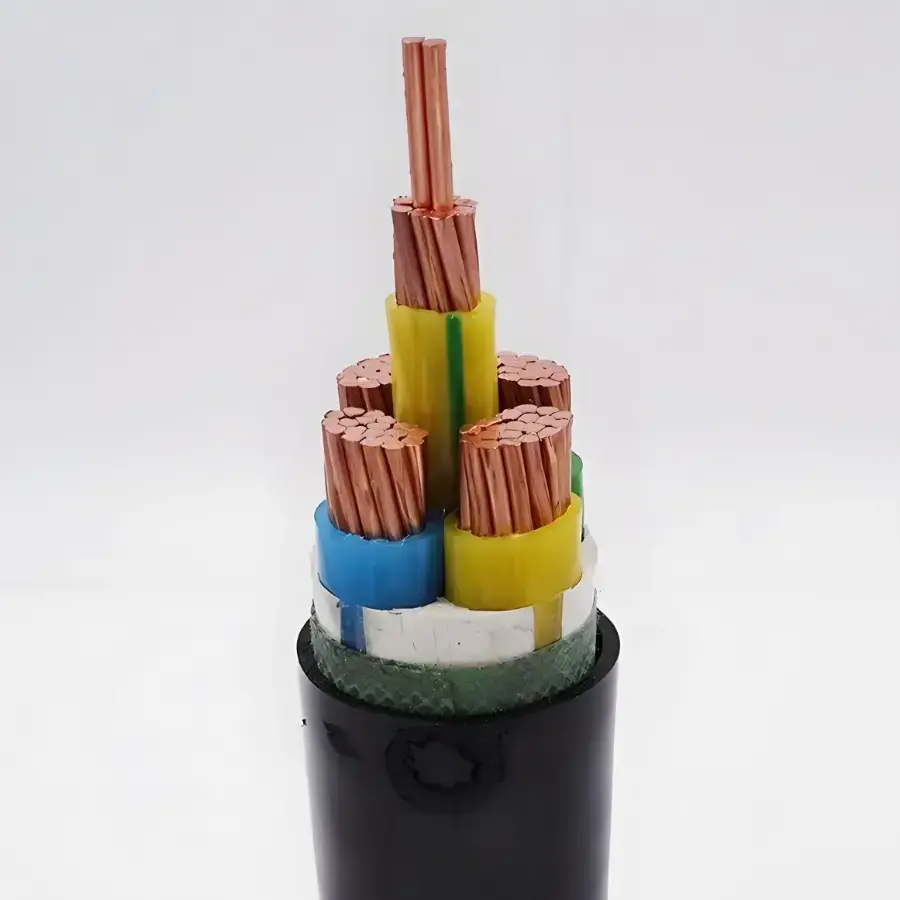

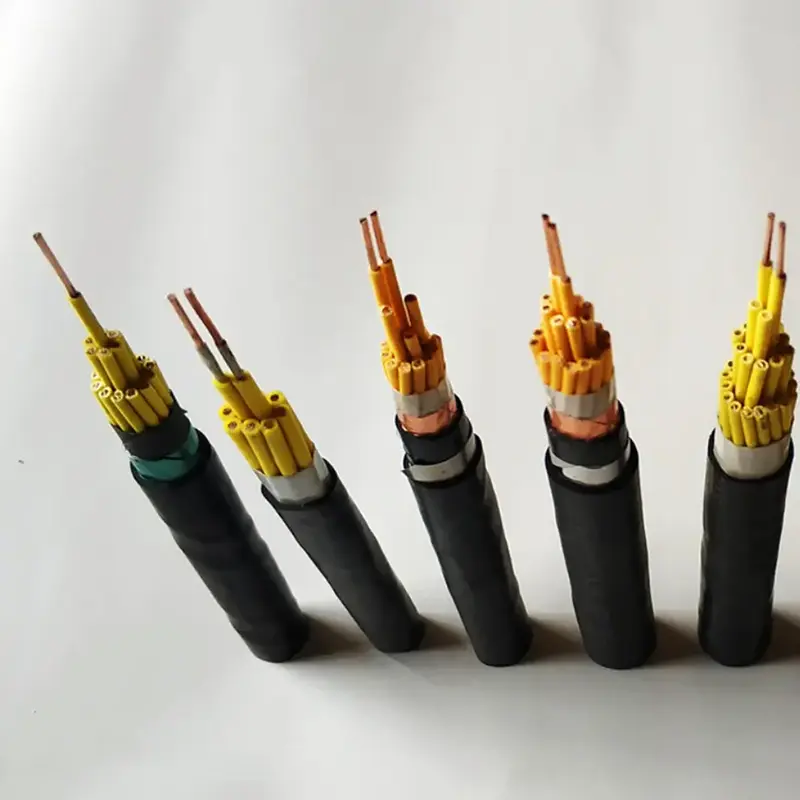

XLPE ఫైర్ రెసిస్టెంట్ కాపర్ కంట్రోల్ కేబుల్

ఉత్పత్తి నమూనాలు: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, మొదలైనవి.

అగ్ని-రక్షణ మరియు అత్యవసర నియంత్రణ వ్యవస్థలలో, అసాధారణ వేడి లేదా అగ్నికి గురైనప్పుడు నియంత్రణ కేబుల్ విద్యుత్ సంకేతాలను ప్రసారం చేయడం కొనసాగించాలి. XLPE ఫైర్ రెసిస్టెంట్ కాపర్ కంట్రోల్ కేబుల్ ఈ తక్కువ-వోల్టేజ్ సర్క్యూట్‌ల కోసం ఉద్దేశించబడింది, ఇండోర్ రూటింగ్, షీల్డ్ సిగ్నల్ వైరింగ్ మరియు యాంత్రికంగా రక్షిత సంస్థాపనల కోసం కాన్ఫిగరేషన్‌లను కవర్ చేస్తుంది. దీని ఉత్పత్తి శ్రేణిలో నిరాయుధ, రక్షిత మరియు సాయుధ నిర్మాణాలు వేర్వేరు లేయింగ్ పరిస్థితులకు సరిపోతాయి.

కేబుల్ ఒక రాగి కండక్టర్, XLPE ఇన్సులేషన్ మరియు డబుల్-లేయర్ సింథటిక్ మైకా టేప్ ఫైర్-రెసిస్టెంట్ స్ట్రక్చర్‌ను కలిగి ఉంటుంది. సరఫరా చేయబడిన సాంకేతిక డేటా XLPE ఇన్సులేషన్ కోసం గరిష్టంగా 90℃ యొక్క దీర్ఘకాలిక ఆపరేటింగ్ ఉష్ణోగ్రతను నిర్దేశిస్తుంది. కోర్ కౌంట్, కండక్టర్ క్రాస్-సెక్షన్, షీల్డింగ్ మరియు ఆర్మరింగ్ కంట్రోల్ సర్క్యూట్, పరికరాల కనెక్షన్ మరియు ఇన్‌స్టాలేషన్ పద్ధతి ప్రకారం ఎంచుకోవచ్చు.

ఉత్పత్తి వివరణ, కొలతలు మరియు సాంకేతిక పారామితి పట్టిక

నిర్మాణం మరియు అగ్ని-నిరోధక పనితీరు

హై-ప్యూరిటీ కాపర్ కండక్టర్

సరఫరా చేయబడిన స్పెసిఫికేషన్ 99.99% అధిక స్వచ్ఛత ఆక్సిజన్ లేని రాగిని కండక్టర్ మెటీరియల్‌గా గుర్తిస్తుంది. N-KYJV కోసం క్లాస్ 1 సాలిడ్ కండక్టర్‌లు జాబితా చేయబడ్డాయి, అయితే అనువైన కండక్టర్ కాన్ఫిగరేషన్‌లు సంబంధిత ఫ్లెక్సిబుల్ మోడల్‌లకు అందుబాటులో ఉన్నాయి. 0.75 నుండి 6 mm² వరకు క్రాస్-సెక్షన్‌లు మరియు 2 నుండి 61 వరకు ఉన్న కోర్ పరిమాణాలు జాబితా చేయబడ్డాయి, ఇది వివిధ నియంత్రణ-సర్క్యూట్ లేఅవుట్‌లతో కేబుల్ కాన్ఫిగరేషన్‌ను సరిపోల్చడానికి అనుమతిస్తుంది.

XLPE ఇన్సులేషన్

XLPE క్రాస్-లింక్డ్ పాలిథిలిన్ ప్రాథమిక ఇన్సులేషన్ పొరను ఏర్పరుస్తుంది. సాంకేతిక డేటా గరిష్ట దీర్ఘకాలిక ఆపరేటింగ్ ఉష్ణోగ్రత 90℃ మరియు స్వల్పకాలిక ఓవర్‌లోడ్ టాలరెన్స్ 130℃ని నిర్దేశిస్తుంది. కేబుల్‌ను ఎంచుకున్నప్పుడు ఈ ఉష్ణోగ్రత పరిధిని కండక్టర్ లోడింగ్, పరిసర పరిస్థితులు మరియు వాస్తవ ఇన్‌స్టాలేషన్ వాతావరణంతో కలిపి పరిగణించాలి.

డబుల్-లేయర్ మైకా ఫైర్-రెసిస్టెంట్ స్ట్రక్చర్

అగ్ని-నిరోధక పొరలో డబుల్-లేయర్ సింథటిక్ మైకా టేప్ చుట్టడం ఉంటుంది. సరఫరా చేయబడిన స్పెసిఫికేషన్ ప్రకారం, 830℃ కంటే తక్కువ లేని ఓపెన్-ఫైర్ ఉష్ణోగ్రత కింద కేబుల్ 90 నిమిషాల పాటు శక్తినిస్తుంది. అందువల్ల అగ్ని-నిరోధక పొర అనేది అత్యవసర నియంత్రణ కోసం కేబుల్ నిర్మాణంలో కీలకమైన భాగం మరియు నిరంతర సర్క్యూట్ ఆపరేషన్ పేర్కొనబడిన సిగ్నల్ సర్క్యూట్‌లు.

ఫ్లేమ్-రిటార్డెంట్ ఔటర్ షీత్

బయటి తొడుగు జ్వాల-నిరోధక పాలియోలెఫిన్‌గా పేర్కొనబడింది. సంస్థాపన మరియు సేవ సమయంలో అంతర్గత కేబుల్ నిర్మాణాన్ని రక్షించడంతో పాటు, కోశం పేర్కొన్న అగ్ని-పనితీరు పరిస్థితులలో జ్వాల వ్యాప్తిని పరిమితం చేయడానికి ఉద్దేశించబడింది.

వివిధ ఇన్‌స్టాలేషన్ షరతుల కోసం నమూనాలు

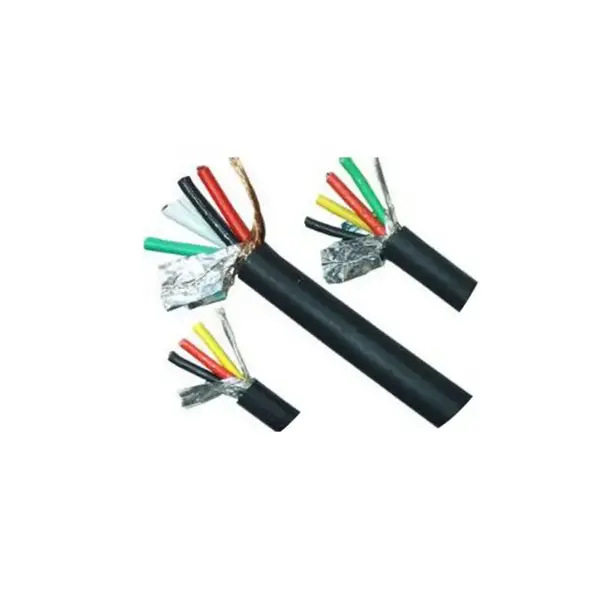

ఆయుధాలు లేని NH-KYJY/NH-KYJYR నిర్మాణం కేబుల్ బయటి వ్యాసం కంటే 6 రెట్లు కనిష్ట వంపు వ్యాసార్థాన్ని కలిగి ఉంటుంది మరియు కేబుల్ ట్రేలు, ఇండోర్ కండ్యూట్‌లు మరియు కేబుల్ ట్రెంచ్‌ల కోసం ఉపయోగించవచ్చు. విద్యుదయస్కాంత జోక్యం ఆందోళన కలిగించే చోట, షీల్డ్ NH-KYJYP కాన్ఫిగరేషన్ కనీసం 80% నిర్దిష్ట కవరేజీతో రాగి అల్లిన షీల్డింగ్‌ను అందిస్తుంది.

యాంత్రిక పీడనం లేదా భూగర్భ సంస్థాపనకు గురైన మార్గాల కోసం, N-KYJV22 మరియు N-KYJY23 డబుల్-లేయర్ స్టీల్-టేప్ కవచంతో మరియు కేబుల్ బయటి వ్యాసం కంటే 12 రెట్లు కనిష్ట బెండింగ్ వ్యాసార్థంతో జాబితా చేయబడ్డాయి. సాయుధ నిర్మాణాన్ని ఎంచుకునే ముందు ఇన్‌స్టాలేషన్ పద్ధతి, మెకానికల్ ఎక్స్‌పోజర్, ఖననం పరిస్థితులు మరియు అవసరమైన రక్షణ స్థాయిని నిర్ధారించాలి.

కేబుల్ ఎక్కడ ఉపయోగించబడుతుంది

ఫైర్-ప్రొటెక్షన్ సిస్టమ్స్

ఫైర్ అలారంలు, స్ప్రింక్లర్ పంపులు, స్మోక్ ఎగ్జాస్ట్ ఫ్యాన్‌లు, ఫైర్ షట్టర్లు మరియు ఎమర్జెన్సీ లైటింగ్ కోసం కంట్రోల్ మరియు సిగ్నల్ సర్క్యూట్‌లు ప్రాజెక్ట్ స్పెసిఫికేషన్‌కు సరిపోయే ఫైర్-రెసిస్టెన్స్ మరియు ఎలక్ట్రికల్ పారామితులు కేబుల్‌ను ఉపయోగించవచ్చు.

భూగర్భ మరియు పరివేష్టిత సౌకర్యాలు

సొరంగాలు, సమగ్ర యుటిలిటీ కారిడార్లు, భూగర్భ పార్కింగ్ ప్రాంతాలు మరియు ఇతర పరివేష్టిత ప్రదేశాలు అత్యవసర పరికరాలు మరియు అగ్ని-రక్షణ అనుసంధాన వ్యవస్థల కోసం అగ్ని-నిరోధక నియంత్రణ వైరింగ్ అవసరం కావచ్చు.

కొత్త-శక్తి సౌకర్యాలు

ఫోటోవోల్టాయిక్ పవర్ స్టేషన్‌లు, ఎనర్జీ-స్టోరేజ్ ఎక్విప్‌మెంట్ రూమ్‌లు మరియు ఛార్జింగ్ ఇన్‌ఫ్రాస్ట్రక్చర్‌లో ఎమర్జెన్సీ కంట్రోల్ సర్క్యూట్‌లు ఉంటాయి, ఇక్కడ ఉష్ణోగ్రత, అగ్ని పనితీరు మరియు ఇన్‌స్టాలేషన్ పరిస్థితులు కలిసి పరిగణించాలి.

పబ్లిక్ మరియు అధిక ఆక్యుపెన్సీ భవనాలు

ఆసుపత్రులు, పాఠశాలలు, షాపింగ్ మాల్స్, విమానాశ్రయాలు మరియు కార్యాలయ భవనాలకు అత్యవసర వ్యవస్థలు మరియు భవన-సేవ పరికరాల కోసం అగ్ని-నిరోధక నియంత్రణ సర్క్యూట్‌లు అవసరం కావచ్చు.

పారిశ్రామిక సౌకర్యాలు

మెటలర్జికల్, కెమికల్ మరియు ఇతర పారిశ్రామిక ప్లాంట్లు వర్తించే ప్రాజెక్ట్ అవసరాలకు లోబడి పరికరాల షట్‌డౌన్, అలారం, ఎమర్జెన్సీ వెంటిలేషన్ మరియు సంబంధిత కంట్రోల్ ఫంక్షన్‌ల కోసం అగ్ని-నిరోధక నియంత్రణ వైరింగ్‌ను ఉపయోగించవచ్చు.

ఎగుమతి చేయబడిన విద్యుత్ పరికరాలు

గమ్యస్థాన మార్కెట్ ప్రకారం నిర్ధారించబడిన అవసరమైన ప్రమాణాలు, పరీక్ష డాక్యుమెంటేషన్ మరియు ప్యాకేజింగ్‌తో విదేశీ ప్రాజెక్టుల కోసం ఉద్దేశించిన ఎలక్ట్రోమెకానికల్ పరికరాలు లేదా ఫైర్-ప్రొటెక్షన్ సిస్టమ్‌లలో భాగంగా కేబుల్ పేర్కొనవచ్చు.

సాంకేతిక ధృవీకరణ మరియు సేకరణ పరిగణనలు

అగ్ని-నిరోధక నియంత్రణ కేబుల్ కోసం, ధృవీకరణ కండక్టర్ మెటీరియల్ కంటే ఎక్కువ కవర్ చేయాలి. కండక్టర్ క్రాస్-సెక్షన్, కోర్ పరిమాణం, ఇన్సులేషన్ రెసిస్టెన్స్, తట్టుకునే-వోల్టేజ్ ఫలితం, ఫైర్-రెసిస్టెంట్ లేయర్, షీత్ మెటీరియల్ మరియు వర్తించే ఇన్‌స్టాలేషన్ పరిస్థితులు అన్నీ ప్రాజెక్ట్ స్పెసిఫికేషన్‌కు అనుగుణంగా ఉండాలి.

సరఫరా చేయబడిన డేటా పూర్తి-ఉత్పత్తి తట్టుకునే-వోల్టేజ్ పరీక్ష కోసం 3000V/5నిమిని నిర్దేశిస్తుంది మరియు 20℃ వద్ద కనీసం 1000 MΩ·km ఇన్సులేషన్ నిరోధకతను నిర్దేశిస్తుంది. ప్రాజెక్ట్ సేకరణ కోసం, అవసరమైన పరీక్ష నివేదికలు, ధృవీకరణ పత్రాలు మరియు వర్తించే గమ్యం-మార్కెట్ ప్రమాణాలు మొత్తం ఉత్పత్తి వర్గం కాకుండా ఖచ్చితమైన కేబుల్ మోడల్‌కు వ్యతిరేకంగా నిర్ధారించబడాలి.

ఎగుమతి ఆర్డర్‌ల కోసం, సరఫరా చేయబడిన స్పెసిఫికేషన్ ప్రకారం ప్లాస్టిక్ ఫిల్మ్ చుట్టడం మరియు ప్లాస్టిక్ లేదా ఫ్యూమిగేటెడ్ చెక్క రీల్స్‌తో ప్యాకేజింగ్‌ను అమర్చవచ్చు. కోర్ ఐడెంటిఫికేషన్, డెలివరీ పొడవు మరియు షీల్డింగ్, ఆర్మరింగ్ లేదా తక్కువ-స్మోక్ హాలోజన్ లేని నిర్మాణం కోసం ఏవైనా అవసరాలు ఆర్డర్ స్పెసిఫికేషన్‌లో చేర్చబడాలి.

ప్రాజెక్ట్ కోసం కేబుల్‌ను ఎలా పేర్కొనాలి

మొదట నియంత్రణ-సర్క్యూట్ వోల్టేజ్ మరియు అవసరమైన అగ్ని-పనితీరు స్థాయిని నిర్ధారించండి. అప్పుడు కనెక్ట్ చేయబడిన పరికరాలు మరియు సర్క్యూట్ డిజైన్ ప్రకారం కండక్టర్ క్రాస్-సెక్షన్ మరియు కోర్ల సంఖ్యను నిర్ణయించండి. కేబుల్ మార్గం విద్యుదయస్కాంత జోక్యం ఉన్న ప్రాంతం గుండా వెళితే, రక్షిత నిర్మాణాన్ని పరిగణించవచ్చు. ప్రత్యక్ష ఖననం లేదా యాంత్రికంగా బహిర్గతమయ్యే మార్గాల కోసం, ఒక సాయుధ నమూనా అవసరం కావచ్చు.

సంస్థాపనా మార్గం కనీస వంపు వ్యాసార్థాన్ని కూడా నిర్ణయిస్తుంది. ఆయుధాలు లేని సంస్కరణలకు కేబుల్ బయటి వ్యాసం కంటే కనీసం 6 రెట్లు, షీల్డ్ వెర్షన్‌లకు కనీసం 8 సార్లు మరియు జాబితా చేయబడిన ఆర్మర్డ్ వెర్షన్‌లకు కనీసం 12 సార్లు అవసరం. సొరంగాలు, ఆసుపత్రులు, షాపింగ్ మాల్స్ లేదా ఇతర అధిక ఆక్యుపెన్సీ లొకేషన్‌లతో కూడిన ప్రాజెక్ట్‌ల కోసం, ఆర్డర్ చేయడానికి ముందు ప్రాజెక్ట్ స్పెసిఫికేషన్‌లో అవసరమైన తక్కువ-స్మోక్ హాలోజన్ లేని లేదా ఇతర ప్రత్యేక కేబుల్ నిర్మాణాన్ని నిర్ధారించాలి.

తరచుగా అడిగే ప్రశ్నలు

1. ఈ కేబుల్ కోసం ఏ ప్రమాణం పేర్కొనబడింది?

సరఫరా చేయబడిన సాంకేతిక పట్టిక GB/T 9330ని ఉత్పత్తికి వర్తించే ప్రమాణంగా గుర్తిస్తుంది. విదేశీ ప్రాజెక్ట్‌ల కోసం, గమ్యస్థాన మార్కెట్ మరియు ఖచ్చితమైన కేబుల్ నిర్మాణం ప్రకారం అవసరమైన అంతర్జాతీయ ప్రమాణాలు, ధృవీకరణ పత్రాలు మరియు పరీక్ష అవసరాలు నిర్ధారించబడాలి.

2. అగ్ని-నిరోధక నిర్మాణం అంటే ఏమిటి మరియు సర్క్యూట్ ఎంతకాలం శక్తిని కలిగి ఉంటుంది?

కేబుల్ అగ్ని-నిరోధక లేయర్‌గా డబుల్-లేయర్ సింథటిక్ మైకా టేప్‌ను ఉపయోగిస్తుంది. సరఫరా చేయబడిన సాంకేతిక డేటా 830℃ కంటే తక్కువ లేని ఓపెన్-ఫైర్ ఉష్ణోగ్రత కింద 90 నిమిషాల పాటు నిరంతర శక్తిని నిర్దేశిస్తుంది. వాస్తవ అగ్ని-నిరోధక వర్గీకరణ మరియు పరీక్ష డాక్యుమెంటేషన్ ఆర్డర్ చేయబడిన మోడల్ మరియు వర్తించే ప్రాజెక్ట్ ప్రమాణానికి వ్యతిరేకంగా ధృవీకరించబడాలి.

3. ఏ కండక్టర్ పరిమాణాలు మరియు కోర్ పరిమాణాలు అందుబాటులో ఉన్నాయి?

జాబితా చేయబడిన ప్రామాణిక కండక్టర్ క్రాస్-సెక్షన్లు 0.75, 1.0, 1.5, 2.5, 4 మరియు 6 mm². ప్రామాణిక కోర్ సిరీస్‌లో 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 మరియు 61 కోర్లు ఉన్నాయి. ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా ప్రత్యేక కోర్ గణనలను చర్చించవచ్చు.

4. షీల్డ్ మరియు ఆర్మర్డ్ వెర్షన్లు అందుబాటులో ఉన్నాయా?

అవును. షీల్డ్ NH-KYJYP రాగి అల్లిన షీల్డింగ్ మరియు కనీసం 80% కవరేజ్ రేటుతో జాబితా చేయబడింది. N-KYJV22 మరియు N-KYJY23 డబుల్-లేయర్ స్టీల్-టేప్ కవచంతో జాబితా చేయబడ్డాయి. విద్యుదయస్కాంత జోక్యం, మెకానికల్ ఎక్స్‌పోజర్ మరియు ఇన్‌స్టాలేషన్ పద్ధతి ప్రకారం మోడల్‌ను ఎంచుకోవాలి.

5. సంస్థాపన సమయంలో ఏ బెండింగ్ వ్యాసార్థాన్ని నిర్వహించాలి?

అందించిన స్పెసిఫికేషన్ ప్రకారం, ఆయుధాలు లేని NH-KYJY/NH-KYJYRకి కేబుల్ బయటి వ్యాసం కంటే 6 రెట్లు కనిష్ట బెండింగ్ వ్యాసార్థం అవసరం, షీల్డ్ NH-KYJYPకి కనీసం 8 సార్లు అవసరం మరియు ఆర్మర్డ్ N-KYJV22 లేదా N-KYJY12 సార్లు కనీసం అవసరం.

6. కొటేషన్ కోసం ఏ సమాచారం అవసరం?

దయచేసి అవసరమైన మోడల్, కండక్టర్ క్రాస్-సెక్షన్, కోర్ పరిమాణం, కేబుల్ పొడవు, రేట్ చేయబడిన వోల్టేజ్, లేయింగ్ పద్ధతి మరియు ఇన్‌స్టాలేషన్ వాతావరణాన్ని అందించండి. షీల్డింగ్, స్టీల్-టేప్ ఆర్మరింగ్, తక్కువ-స్మోక్ హాలోజన్ లేని నిర్మాణం, ప్రత్యేక డెలివరీ పొడవు లేదా ఎగుమతి ప్యాకేజింగ్ అవసరమైతే, ఈ వివరాలను కూడా చేర్చాలి కాబట్టి స్పెసిఫికేషన్ మరియు డాక్యుమెంటేషన్ ఖచ్చితంగా సరిపోలవచ్చు.
