ఉత్పత్తి నమూనాలు: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP, మొదలైనవి.

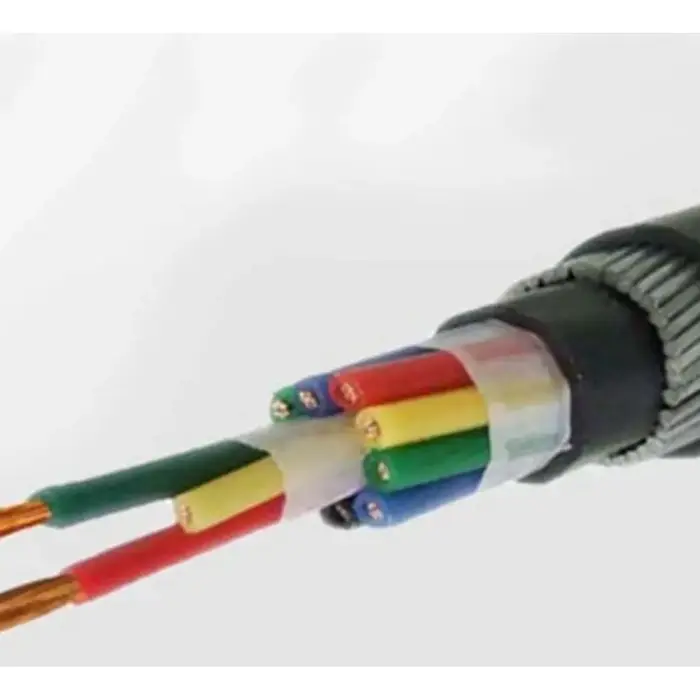

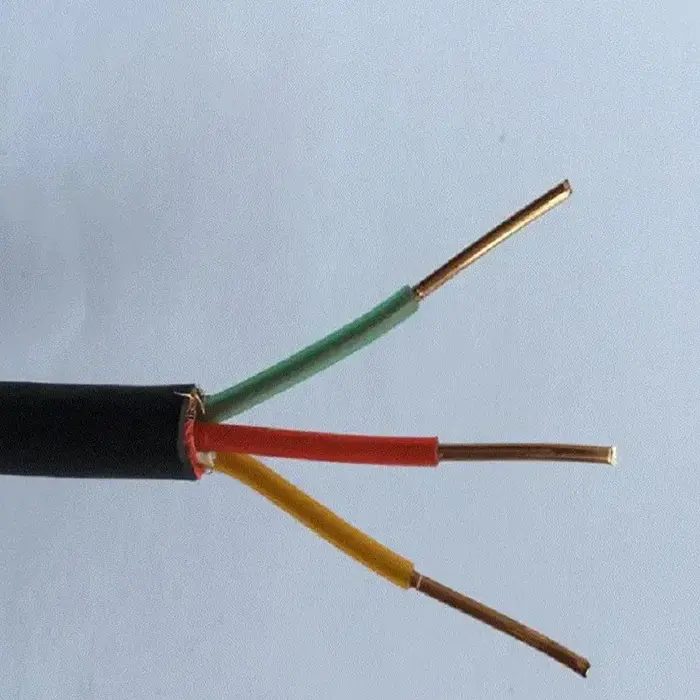

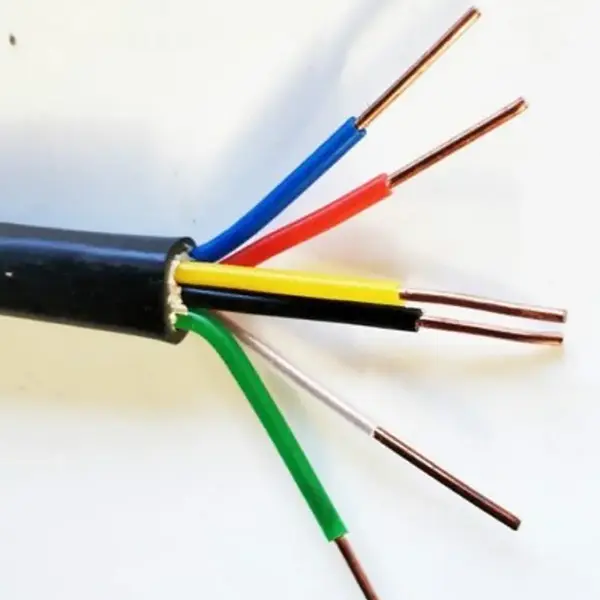

ఫ్లేమ్ రిటార్డెంట్ XLPE కాపర్ కంట్రోల్ కేబుల్ తక్కువ-వోల్టేజ్ నియంత్రణ మరియు సిగ్నల్ సర్క్యూట్‌లలో ఉపయోగించబడుతుంది, ఇక్కడ జ్వాల వ్యాప్తిని పరిమితం చేయాలి. ప్రామాణిక నిర్మాణం XLPE ఇన్సులేషన్‌తో ఆక్సిజన్ లేని రాగి కండక్టర్‌ను మిళితం చేస్తుంది మరియు వివిధ వైరింగ్ అవసరాలకు అందుబాటులో ఉన్న ఘన లేదా సౌకర్యవంతమైన కండక్టర్ కాన్ఫిగరేషన్‌లతో జ్వాల-నిరోధక బాహ్య కవచం. షీల్డ్ మరియు ఆర్మర్డ్ వెర్షన్‌లు విద్యుదయస్కాంత జోక్యం లేదా యాంత్రిక రక్షణను కూడా పరిగణించాల్సిన ఇన్‌స్టాలేషన్‌లకు పరిధిని విస్తరించాయి.
XLPE ఇన్సులేషన్ గరిష్టంగా 90 °C దీర్ఘకాలిక ఆపరేటింగ్ ఉష్ణోగ్రత కోసం పేర్కొనబడింది, అయితే కేబుల్ బహుళ కోర్ గణనలు మరియు కండక్టర్ క్రాస్-సెక్షన్‌లతో 450/750V కాన్ఫిగరేషన్‌లలో అందుబాటులో ఉంటుంది. Z(A, B, C) జ్వాల-నిరోధక గ్రేడ్‌లు, షీల్డింగ్, ఆర్మరింగ్ మరియు ప్రత్యేక పొడవులను కంట్రోల్ సర్క్యూట్ మరియు వేసాయి పరిస్థితుల ప్రకారం ఎంచుకోవచ్చు.
|
పరామితి వర్గం |
పారామీటర్ అంశం |
సాంకేతిక సూచిక |
అనుబంధ గమనికలు |
|
వర్తించే ప్రమాణం |
జాతీయ ప్రమాణం |
GB/T 9330, GB/T 19666 |
— |
|
ప్రాథమిక విద్యుత్ పారామితులు |
రేట్ చేయబడిన వోల్టేజ్ |
450/750V |
తక్కువ-వోల్టేజ్ నియంత్రణ మరియు పరికరాల సిగ్నల్ ట్రాన్స్మిషన్ కోసం అంకితం చేయబడింది |
|
కండక్టర్ స్పెసిఫికేషన్ |
కండక్టర్ మెటీరియల్ |
99.99% అధిక స్వచ్ఛత ఆక్సిజన్ లేని రాగి |
క్లాస్ 1 సాలిడ్ రిజిడ్ కండక్టర్ & క్లాస్ 5 స్ట్రాండెడ్ ఫ్లెక్సిబుల్ కండక్టర్ |
|
కండక్టర్ స్పెసిఫికేషన్ |
ప్రామాణిక కండక్టర్ క్రాస్-సెక్షన్ |
0.75, 1.0, 1.5, 2.5, 4, 6 mm² |
— |
|
కండక్టర్ స్పెసిఫికేషన్ |
ప్రామాణిక కోర్ సిరీస్ |
2, 3, 4, 5, 7, 10, 14, 19, 24, 37, 61 కోర్లు |
ప్రత్యేక కోర్ గణనల కోసం అనుకూల ఉత్పత్తికి మద్దతు ఉంది |
|
కేబుల్ స్ట్రక్చరల్ మెటీరియల్ |
ఇన్సులేషన్ మెటీరియల్ |
XLPE క్రాస్-లింక్డ్ పాలిథిలిన్ |
దీర్ఘకాలిక ఆపరేటింగ్ ఉష్ణోగ్రత: 90 °C; స్వల్పకాలిక ఓవర్‌లోడ్ టాలరెన్స్: 130 °C |
|
కేబుల్ స్ట్రక్చరల్ మెటీరియల్ |
షీత్ మెటీరియల్ |
ఫ్లేమ్-రిటార్డెంట్ PVC లేదా పాలిథిలిన్ (పాలియోల్ఫిన్) |
జ్వాల వ్యాప్తిని నిరోధించడానికి స్పష్టమైన స్వీయ-ఆర్పివేసే ఆస్తి |
|
ఫ్లేమ్-రిటార్డెంట్ పనితీరు |
ఫ్లేమ్-రిటార్డెంట్ గ్రేడ్ |
ఐచ్ఛికం Z(A, B, C) |
GB/T 19666లో పేర్కొన్న బండిల్ ఫ్లేమ్-రిటార్డెంట్ ఆవశ్యకతలను (A, B, C) తీరుస్తుంది |
|
ఎలక్ట్రికల్ పనితీరు సూచికలు |
పూర్తయిన-ఉత్పత్తి తట్టుకునే-వోల్టేజ్ పరీక్ష |
3000 V/5 నిమి, బ్రేక్‌డౌన్ లేదు |
డెలివరీకి ముందు 100% పూర్తి-అంశాల తనిఖీ |
|
ఎన్విరాన్‌మెంటల్ ఆపరేటింగ్ పారామితులు |
దీర్ఘకాలిక ఆపరేటింగ్ ఉష్ణోగ్రత |
గరిష్టంగా 90 °C |
PVC కేబుల్స్ కంటే 20 °C అధిక ఉష్ణోగ్రత-నిరోధకత; వృద్ధాప్య రేటు 65% తగ్గింది |
|
ఎన్విరాన్‌మెంటల్ ఆపరేటింగ్ పారామితులు |
కనిష్ట వేసాయి ఉష్ణోగ్రత |
≥0 °C |
అనుకూల చల్లని-నిరోధక వెర్షన్ -30 °C వద్ద ప్రత్యక్ష నిర్మాణాన్ని అనుమతిస్తుంది |
|
లేయింగ్ డైమెన్షన్ (కనీస బెండింగ్ వ్యాసార్థం) |
ఆయుధాలు లేని ZR-KYJY/ZR-KYJYR |
≥6 × కేబుల్ బయటి వ్యాసం |
కేబుల్ ట్రేలు, ఇండోర్ కండ్యూట్ రూటింగ్ మరియు కేబుల్ ట్రెంచ్‌లలో స్థిర వైరింగ్ |
|
లేయింగ్ డైమెన్షన్ (కనీస బెండింగ్ వ్యాసార్థం) |
షీల్డ్ ఫ్లేమ్-రిటార్డెంట్ ZR-KYJYP |
≥8 × కేబుల్ బయటి వ్యాసం |
వ్యతిరేక విద్యుదయస్కాంత-జోక్యం పనితీరు కోసం రాగి అల్లిన షీల్డింగ్ కవరేజ్ ≥80 % |
|
లేయింగ్ డైమెన్షన్ (కనీస బెండింగ్ వ్యాసార్థం) |
ఆర్మర్డ్ ఫ్లేమ్ రిటార్డెంట్ ZR-KYJV22 లేదా ZR-KYJY23 |
≥12 × కేబుల్ బయటి వ్యాసం |
డబుల్ లేయర్ స్టీల్-టేప్ కవచం; ప్రత్యక్ష ఖననం కోసం తగినది, ఎలుకల ప్రూఫ్ మరియు కుదింపు-నిరోధకత |
|
ఐచ్ఛిక ఉత్పన్న నమూనాలు |
అప్‌గ్రేడ్ చేసిన ఫంక్షనల్ వెర్షన్‌లు |
రక్షిత రకం, స్టీల్-టేప్ ఆర్మర్డ్ రకం, WDZ తక్కువ-పొగ జ్వాల-నిరోధక రకం |
సొరంగాలు, ఆసుపత్రులు మరియు షాపింగ్ మాల్స్ వంటి అధిక ఆక్యుపెన్సీ సైట్‌ల కోసం |
|
సరఫరా డైమెన్షన్ పారామితులు |
ప్రామాణిక డెలివరీ పొడవు |
వినియోగదారు అవసరాలకు అనుగుణంగా అనుకూలీకరించదగినది |
ఏ పొడవు కోసం కస్టమ్ కటింగ్; పొడవు సహనం ± 0.5 % |
|
సరఫరా డైమెన్షన్ పారామితులు |
కోర్ ఐడెంటిఫికేషన్ |
ఆకుపచ్చ-పసుపు ఎర్తింగ్ కోర్తో బహుళ-రంగు కోర్లు |
నిర్మాణ లోపాలను తగ్గించడానికి సులభమైన ఆన్-సైట్ కోర్ గుర్తింపు |
|
సరఫరా డైమెన్షన్ పారామితులు |
ప్యాకేజింగ్ |
ప్లాస్టిక్ ఫిల్మ్ చుట్టడం + ప్లాస్టిక్ రీల్ / ఫ్యూమిగేటెడ్ చెక్క రీల్ |
ఎగుమతి ఆర్డర్‌ల కోసం ఫ్యూమిగేటెడ్ చెక్క రీల్స్ పూర్తి పరీక్ష నివేదికలు జోడించబడ్డాయి |
ఇన్సులేషన్ సిస్టమ్ సాంప్రదాయ PVC ఇన్సులేషన్ కంటే క్రాస్-లింక్డ్ పాలిథిలిన్‌పై ఆధారపడి ఉంటుంది. సరఫరా చేయబడిన స్పెసిఫికేషన్‌ల ప్రకారం, XLPE లేయర్ గరిష్టంగా 90 °C దీర్ఘకాలిక ఆపరేటింగ్ ఉష్ణోగ్రత మరియు 130 °C స్వల్పకాల ఓవర్‌లోడ్ టాలరెన్స్‌ని కలిగి ఉంటుంది. ఇది కేబుల్ అధిక ఆపరేటింగ్ ఉష్ణోగ్రతలను అనుభవించే నియంత్రణ పరికరాలు మరియు విద్యుత్ సంస్థాపనలకు తగిన నిర్మాణాన్ని చేస్తుంది.
కండక్టర్ స్పెసిఫికేషన్ 99.99% అధిక స్వచ్ఛత ఆక్సిజన్ లేని రాగిని కవర్ చేస్తుంది, క్లాస్ 1 సాలిడ్ కండక్టర్లు మరియు క్లాస్ 5 స్ట్రాండెడ్ ఫ్లెక్సిబుల్ కండక్టర్లు అందుబాటులో ఉన్నాయి. దృఢమైన మరియు సౌకర్యవంతమైన నిర్మాణం మధ్య ఎంపిక వైరింగ్ పద్ధతి, టెర్మినల్ అమరిక మరియు సంస్థాపన స్థలంతో సరిపోలవచ్చు.
బయటి తొడుగు జ్వాల-నిరోధక PVC లేదా పాలిథిలిన్ (పాలియోలిఫిన్), Z(A, B, C) ఫ్లేమ్-రిటార్డెంట్ గ్రేడ్‌లు అందుబాటులో ఉంటాయి. షీల్డ్ ZR-KYJYP మరియు ఆర్మర్డ్ ZR-KYJV22 లేదా ZR-KYJY23 కాన్ఫిగరేషన్‌లు అదనపు ఇన్‌స్టాలేషన్ అవసరాలను పరిష్కరిస్తాయి. విద్యుదయస్కాంత జోక్యాన్ని నియంత్రించాల్సిన అవసరం ఉన్న చోట షీల్డింగ్ సంబంధితంగా ఉంటుంది, అయితే స్టీల్-టేప్ కవచం పేర్కొన్న లేయింగ్ పరిస్థితులకు యాంత్రిక రక్షణను అందిస్తుంది.
సరైన నిర్మాణం కండక్టర్ పరిమాణం కంటే ఎక్కువ ఆధారపడి ఉంటుంది. కోర్ పరిమాణం నియంత్రణ లేదా సిగ్నల్ సర్క్యూట్ల సంఖ్యతో సరిపోలాలి, అయితే కండక్టర్ తరగతి సంస్థాపనా పద్ధతికి అనుగుణంగా ఉండాలి. కేబుల్ ట్రేలు మరియు ఇండోర్ ఫిక్స్‌డ్ వైరింగ్ కోసం, నిరాయుధ నిర్మాణం సరిపోతుంది. విద్యుదయస్కాంత జోక్యం ద్వారా ప్రభావితమైన సర్క్యూట్ల కోసం షీల్డ్ వెర్షన్‌లను పరిగణించవచ్చు, అయితే ఆర్మర్డ్ వెర్షన్‌లు కేబుల్ యాంత్రిక పీడనం లేదా ప్రత్యక్ష-ఖననం పరిస్థితులకు గురయ్యే సంస్థాపనల కోసం ఉద్దేశించబడ్డాయి.
తగ్గిన పొగ మరియు హాలోజన్ లక్షణాలు అవసరమయ్యే ప్రాజెక్ట్‌ల కోసం, అందుబాటులో ఉన్న WDZ తక్కువ-పొగ జ్వాల-నిరోధక సంస్కరణను ప్రత్యేకంగా పేర్కొనాలి. రూటింగ్ సమయంలో కనిష్ట బెండింగ్ వ్యాసార్థాన్ని కూడా పరిగణించాలి: సరఫరా చేయబడిన డేటా నిరాయుధ వెర్షన్‌ల కోసం కేబుల్ బయటి వ్యాసానికి ≥6 రెట్లు, షీల్డ్ వెర్షన్‌కు ≥8 రెట్లు మరియు ఆర్మర్డ్ వెర్షన్‌ల కోసం ≥12 రెట్లు జాబితా చేస్తుంది.
అగ్ని-రక్షణ పరికరాలు, బిల్డింగ్ ఆటోమేషన్ మరియు సంబంధిత విద్యుత్ వ్యవస్థల కోసం జ్వాల-నిరోధక XLPE నియంత్రణ కేబుల్‌లను తక్కువ-వోల్టేజ్ నియంత్రణ సర్క్యూట్‌లలో చేర్చవచ్చు. కోర్ పరిమాణం మరియు కండక్టర్ పరిమాణం మొత్తం కేబుల్ వ్యాసం ద్వారా మాత్రమే ఎంపిక కాకుండా నియంత్రణ పరికరాలు మరియు సర్క్యూట్ అమరికకు సరిపోలాలి.
నియంత్రణ క్యాబినెట్‌లు, ఇన్వర్టర్-సంబంధిత పరికరాలు మరియు శక్తి-నిల్వ వ్యవస్థలు పరిమిత ఇన్‌స్టాలేషన్ ప్రాంతంలో బహుళ తక్కువ-వోల్టేజ్ సిగ్నల్ మరియు కంట్రోల్ సర్క్యూట్‌లను కలిగి ఉండవచ్చు. తక్కువ-ఉష్ణోగ్రత అనువర్తనాల కోసం సాధారణంగా ఉపయోగించే PVC నియంత్రణ కేబుల్‌ల కంటే XLPE ఇన్సులేషన్ అధిక పేర్కొన్న ఆపరేటింగ్-ఉష్ణోగ్రత పరిధిని అందిస్తుంది, వాస్తవ కేబుల్ స్పెసిఫికేషన్ మరియు ఆపరేటింగ్ పరిస్థితులకు లోబడి ఉంటుంది.
మోటార్లు, పంపులు, ఫ్యాన్లు, మెషిన్ టూల్స్, PLC క్యాబినెట్‌లు మరియు ఇతర పారిశ్రామిక పరికరాలతో అనుబంధించబడిన కంట్రోల్ సర్క్యూట్ల కోసం కేబుల్ పరిధిని ఉపయోగించవచ్చు. రౌటింగ్‌కు ఎక్కువ కేబుల్ సౌలభ్యం అవసరమయ్యే చోట ఫ్లెక్సిబుల్ కండక్టర్ వెర్షన్‌లు ఉపయోగపడతాయి, అయితే విద్యుదయస్కాంత జోక్యానికి గురైన సిగ్నల్ సర్క్యూట్ల కోసం షీల్డ్ నిర్మాణాలను పరిగణించవచ్చు.
ఆర్మర్డ్ ZR-KYJV22 మరియు ZR-KYJY23 కాన్ఫిగరేషన్‌లు పేర్కొన్న డైరెక్ట్-బరియల్ అప్లికేషన్‌లతో సహా అదనపు మెకానికల్ రక్షణ అవసరమయ్యే ఇన్‌స్టాలేషన్‌ల కోసం ఒక ఎంపికను అందిస్తాయి. ఇన్‌స్టాలేషన్ పద్ధతి ద్వారా యాంత్రిక రక్షణ ఇప్పటికే అందించబడిన కేబుల్ ట్రేలు, ఇండోర్ కండ్యూట్‌లు మరియు కేబుల్ ట్రెంచ్‌లలో నిరాయుధ సంస్కరణలను ఉపయోగించవచ్చు.
సబ్‌స్టేషన్లు, పవర్ ప్లాంట్లు, ఎలక్ట్రికల్ పరికరాలు మరియు విదేశీ ప్రాజెక్టుల కోసం, ప్రాజెక్ట్ స్టాండర్డ్, వోల్టేజ్ క్లాస్, ఇన్‌స్టాలేషన్ పద్ధతి మరియు డాక్యుమెంటేషన్ అవసరాలకు వ్యతిరేకంగా అవసరమైన కేబుల్ స్పెసిఫికేషన్ నిర్ధారించబడాలి. ప్రాజెక్ట్ యొక్క డెలివరీ అవసరాలకు అనుగుణంగా ఉత్పత్తి డాక్యుమెంటేషన్, టెస్ట్ రికార్డులు మరియు రీల్ ప్యాకేజింగ్ ఏర్పాటు చేయవచ్చు.
నియంత్రణ-కేబుల్ ప్రాజెక్ట్ కోసం, ఉత్పత్తికి ముందు నిర్ధారించడానికి అత్యంత ఉపయోగకరమైన సమాచారం అవసరమైన వోల్టేజ్, కండక్టర్ క్లాస్, క్రాస్-సెక్షన్, కోర్ల సంఖ్య, జ్వాల-నిరోధక గ్రేడ్ మరియు లేయింగ్ ఎన్విరాన్మెంట్. విద్యుదయస్కాంత జోక్యం లేదా యాంత్రిక రక్షణ ఇన్‌స్టాలేషన్ అవసరంలో భాగమైనప్పుడు షీల్డింగ్ లేదా ఆర్మరింగ్ పేర్కొనబడాలి.
సరఫరా చేయబడిన సాంకేతిక డేటా 0.75–6 mm² కండక్టర్ క్రాస్-సెక్షన్లు మరియు 2 నుండి 61 కోర్ల వరకు ప్రామాణిక కోర్ కాన్ఫిగరేషన్‌లను కవర్ చేస్తుంది. డెలివరీ పొడవును అనుకూలీకరించవచ్చు, అయితే కేబుల్ గుర్తింపు ఆకుపచ్చ-పసుపు ఎర్తింగ్ కోర్తో బహుళ-రంగు కోర్లను ఉపయోగిస్తుంది. ఎగుమతి ఆర్డర్‌ల కోసం, షిప్పింగ్ అవసరాలకు అనుగుణంగా ప్యాకేజింగ్‌లో ప్లాస్టిక్ రీల్స్ లేదా ఫ్యూమిగేటెడ్ చెక్క రీల్స్ ఉంటాయి.
సరఫరా చేయబడిన ఉత్పత్తి వివరణ GB/T 9330 మరియు GB/T 19666లను వర్తించే జాతీయ ప్రమాణాలుగా జాబితా చేస్తుంది. ప్రాజెక్ట్‌కు అదనపు ధృవీకరణ, పరీక్ష నివేదికలు లేదా ఎగుమతి డాక్యుమెంటేషన్ అవసరమైతే, ఉత్పత్తికి ముందు అవసరమైన డాక్యుమెంట్ జాబితాను నిర్ధారించాలి.
సాంకేతిక డేటా గరిష్ట దీర్ఘకాలిక ఆపరేటింగ్ ఉష్ణోగ్రత 90 °C మరియు స్వల్పకాలిక ఓవర్‌లోడ్ టాలరెన్స్ 130°Cని నిర్దేశిస్తుంది. ప్రామాణిక కనిష్ట లేయింగ్ ఉష్ణోగ్రత ≥0 °C, అయితే చలి-నిరోధక వెర్షన్ -30 °C వద్ద ప్రత్యక్ష నిర్మాణం కోసం జాబితా చేయబడింది.
ప్రామాణిక కండక్టర్ క్రాస్-సెక్షన్లు 0.75, 1.0, 1.5, 2.5, 4 మరియు 6 మిమీ². ప్రామాణిక కోర్ కాన్ఫిగరేషన్‌లలో 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 మరియు 61 కోర్లు ఉన్నాయి, కస్టమ్ ఉత్పత్తి కోసం ప్రత్యేక కోర్ గణనలు అందుబాటులో ఉన్నాయి.
నియంత్రణ సర్క్యూట్‌కు విద్యుదయస్కాంత-జోక్యం రక్షణ అవసరమైనప్పుడు షీల్డ్ ZR-KYJYP పరిగణించబడుతుంది. ఆర్మర్డ్ ZR-KYJV22 లేదా ZR-KYJY23 అనేది నిర్దిష్ట ప్రత్యక్ష-ఖననం అప్లికేషన్‌లతో సహా అదనపు యాంత్రిక రక్షణ అవసరమయ్యే పరిస్థితులను ఏర్పాటు చేయడానికి ఉద్దేశించబడింది. ఈ నిర్మాణాల మధ్య బెండింగ్-రేడియస్ అవసరాలు భిన్నంగా ఉంటాయి.
అవసరమైన మోడల్, కండక్టర్ క్రాస్-సెక్షన్, కోర్ పరిమాణం, ఉజ్జాయింపు పొడవు, వేసాయి పద్ధతి మరియు ఏదైనా షీల్డింగ్, ఆర్మరింగ్, తక్కువ-పొగ లేదా చల్లని-నిరోధక అవసరాలను అందించండి. ఎగుమతి ఆర్డర్‌ల కోసం, గమ్యం, రీల్ అవసరాలు మరియు అవసరమైన సాంకేతిక లేదా తనిఖీ పత్రాలు కూడా నిర్ధారించబడాలి.
అవును. సరఫరా చేయబడిన వివరణ ±0.5% యొక్క పేర్కొన్న పొడవు సహనంతో అనుకూలీకరించదగిన డెలివరీ పొడవులను జాబితా చేస్తుంది. ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా ప్రత్యేక కోర్ గణనలు మరియు ఫంక్షనల్ కాన్ఫిగరేషన్‌లను కూడా చర్చించవచ్చు.
