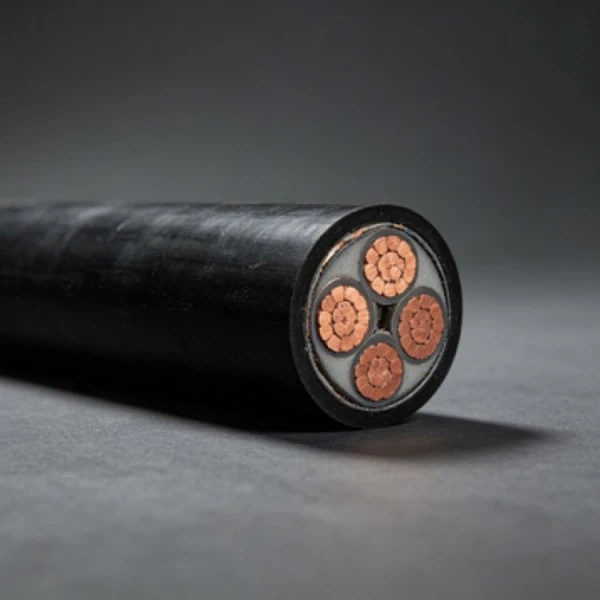

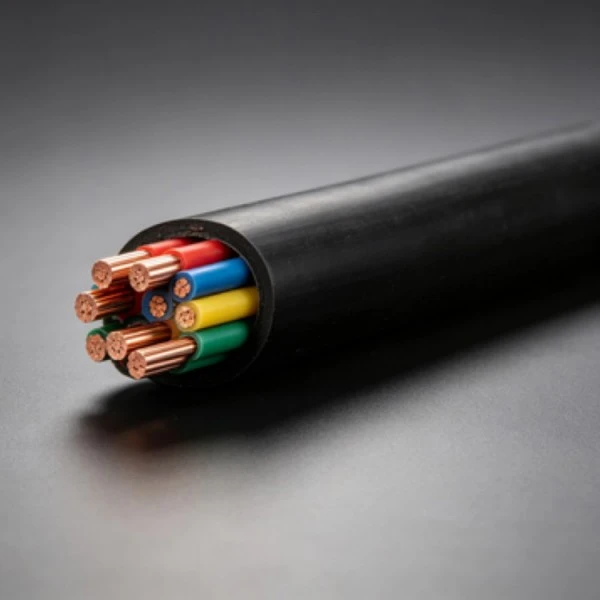

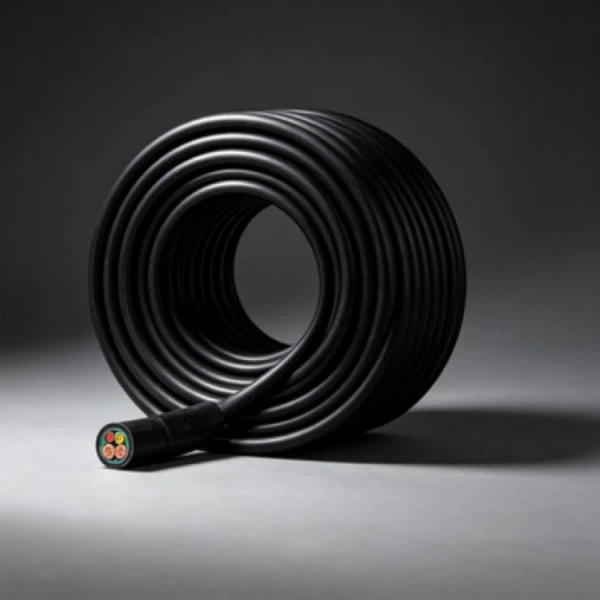

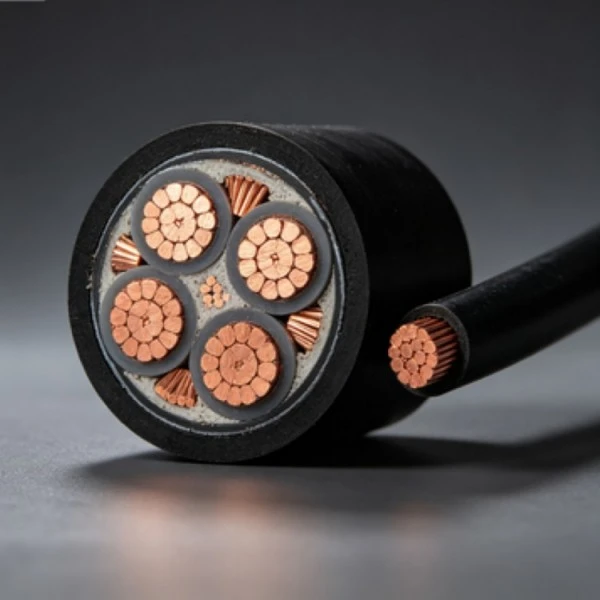

కాపర్ XLPE తక్కువ వోల్టేజ్ పవర్ కేబుల్ తక్కువ-వోల్టేజ్ పవర్ ట్రాన్స్‌మిషన్ మరియు డిస్ట్రిబ్యూషన్ కోసం క్రాస్-లింక్డ్ పాలిథిలిన్ (XLPE) ఇన్సులేషన్‌తో రాగి కండక్టర్‌లను మిళితం చేస్తుంది. అందుబాటులో ఉన్న కండక్టర్ పరిమాణాలు సాధారణ భవనం, పరికరాలు మరియు పంపిణీ అప్లికేషన్‌లను కవర్ చేస్తాయి, జాబితా చేయబడిన స్పెసిఫికేషన్‌లలో ఘన మరియు స్ట్రాండెడ్ కండక్టర్ నిర్మాణాలు చేర్చబడ్డాయి. ఉత్పత్తికి ముందు కేబుల్ పరిమాణం, ఇన్‌స్టాలేషన్ పద్ధతి మరియు ప్రాజెక్ట్ అవసరాలు నిర్ధారించబడాలి.
| నామమాత్రపు విభాగం (mm²) | కనిష్ట కండక్టర్ వైర్లు | కండక్టర్ OD (mm) | XLPE ఇన్సులేషన్ మందం (మిమీ) | సుమారు ఇన్సులేషన్ OD (మిమీ) | గరిష్టంగా 20℃ (Ω/కిమీ) వద్ద కండక్టర్ నిరోధకత |
|---|---|---|---|---|---|
| 1.5 | 1 | 1.36 ± 0.02 | 0.7 | 3.0 | 12.1 |
| 1.5 (బి) | 7 | 1.56 ± 0.02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1.75 ± 0.02 | 0.7 | 3.4 | 7.41 |
| 2.5 (B) | 7 | 2.01 ± 0.02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2.22 ± 0.02 | 0.7 | 3.8 | 4.61 |
| 4 (బి) | 7 | 2.52 ± 0.02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2.72 ± 0.03 | 0.7 | 4.3 | 3.08 |
| 6 (బి) | 7 | 3.09 ± 0.03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3.9 ± 0.10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5.0 ± 0.10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6.1 ± 0.10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7.1 ± 0.10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8.2 ± 0.15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9.8 ± 0.15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11.6 ± 0.15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13.2 ± 0.15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14.6 ± 0.20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16.2 ± 0.20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18.5 ± 0.20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20.5 ± 0.20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23.3 ± 0.20 | 2.0 | 27.5 | 0.0470 |
కండక్టర్ కేబుల్ యొక్క ప్రధాన ప్రస్తుత-వాహక మార్గాన్ని అందిస్తుంది. సరఫరా చేయబడిన స్పెసిఫికేషన్‌లు చిన్న క్రాస్-సెక్షన్‌లలో ఘన మరియు స్ట్రాండెడ్ నిర్మాణాలు రెండింటినీ కలిగి ఉంటాయి, అయితే పెద్ద పరిమాణాలు బహుళ-వైర్ స్ట్రాండెడ్ కండక్టర్‌లను ఉపయోగిస్తాయి. స్పెసిఫికేషన్ వెరిఫికేషన్ కోసం టెక్నికల్ టేబుల్‌లో 20℃ వద్ద కండక్టర్ రెసిస్టెన్స్ విలువలు ఇవ్వబడ్డాయి.
క్రాస్-లింక్డ్ పాలిథిలిన్ రాగి కండక్టర్ చుట్టూ ప్రాథమిక విద్యుత్ ఇన్సులేషన్‌ను అందిస్తుంది. సాధారణ థర్మోప్లాస్టిక్ పాలిథిలిన్‌తో పోలిస్తే, అధిక ఉష్ణ సామర్థ్యం మరియు స్థిరమైన ఇన్సులేషన్ లక్షణాలు అవసరమయ్యే పవర్ కేబుల్‌ల కోసం XLPE సాధారణంగా ఎంపిక చేయబడుతుంది. వాస్తవ ఆపరేటింగ్ ఉష్ణోగ్రత పరిమితులు వర్తించే ఉత్పత్తి వివరణను అనుసరించాలి.
కండక్టర్ వ్యాసం, ఇన్సులేషన్ మందం మరియు సుమారుగా ఇన్సులేట్ వ్యాసం నామమాత్రపు క్రాస్-సెక్షన్తో మారుతూ ఉంటుంది. టెర్మినల్స్, కండ్యూట్‌లు, కేబుల్ ట్రేలు మరియు ఇతర ఇన్‌స్టాలేషన్ భాగాలతో కేబుల్ అనుకూలతను తనిఖీ చేస్తున్నప్పుడు ఈ విలువలు ముఖ్యమైనవి.
కేబుల్ ఇన్‌స్టాలేషన్ సమయంలో సాధారణ నిర్వహణకు వ్యతిరేకంగా ఇన్సులేషన్ రక్షణను అందిస్తుంది. అయితే, కేబుల్‌ను ప్రత్యేకమైన సౌకర్యవంతమైన లేదా సాయుధ నిర్మాణానికి ప్రత్యామ్నాయంగా పరిగణించకూడదు, ఇక్కడ సంస్థాపనలో నిరంతర కదలిక, తీవ్రమైన యాంత్రిక ప్రభావం, అధిక లాగడం లేదా ఇతర ప్రత్యేక పరిస్థితులు ఉంటాయి.
ఒక రాగి కండక్టర్ మరియు XLPE ఇన్సులేషన్ కలయిక విద్యుత్ పంపిణీ కోసం సాంప్రదాయిక తక్కువ-వోల్టేజ్ పవర్-కేబుల్ నిర్మాణాన్ని అందిస్తుంది. కండక్టర్ రెసిస్టెన్స్, ఇన్సులేషన్ కొలతలు మరియు వోల్టేజ్ తట్టుకునే అవసరాలు అంగీకారానికి ముందు వర్తించే ప్రమాణం మరియు ప్రాజెక్ట్ స్పెసిఫికేషన్‌కు వ్యతిరేకంగా ధృవీకరించబడాలి.
కాపర్ XLPE తక్కువ వోల్టేజ్ పవర్ కేబుల్‌ను నామమాత్రపు కరెంట్ ఆధారంగా క్రాస్-సెక్షన్‌ని ఎంచుకోవడం కంటే విద్యుత్ లోడ్, ఇన్‌స్టాలేషన్ వాతావరణం మరియు అవసరమైన కండక్టర్ నిర్మాణం ప్రకారం పేర్కొనవచ్చు.
ఫినిష్డ్-కేబుల్ కొలతలు వర్తించే ఉత్పత్తి స్పెసిఫికేషన్‌కు వ్యతిరేకంగా తనిఖీ చేయాలి. సరఫరా చేయబడిన AC వోల్టేజ్ పరీక్ష అవసరానికి, కేబుల్ తట్టుకుంటుంది5 నిమిషాలకు 3.5 కి.విపరిసర ఉష్ణోగ్రత వద్ద విచ్ఛిన్నం లేకుండా. వర్తించే పరీక్ష విధానం మరియు అంగీకార ప్రమాణాలు ఆర్డర్ చేసిన కేబుల్‌కు సంబంధించిన సంబంధిత ప్రమాణానికి వ్యతిరేకంగా నిర్ధారించబడాలి.
నిరంతర గుర్తింపు అనేది వర్తించే మార్కింగ్ అవసరాలకు అనుగుణంగా తయారీదారు పేరు, ఉత్పత్తి మోడల్ మరియు రేటింగ్ వోల్టేజీని కలిగి ఉంటుంది. విదేశీ లేదా ప్రాజెక్ట్-నిర్దిష్ట అప్లికేషన్ కోసం కేబుల్ సరఫరా చేయబడినప్పుడు నిర్దిష్ట మార్కింగ్ కంటెంట్ ఉత్పత్తికి ముందు నిర్ధారించబడుతుంది.
తనిఖీ కండక్టర్ నిరోధకత, డైమెన్షనల్ కొలతలు, ఇన్సులేషన్ స్థితి మరియు పేర్కొన్న విద్యుత్ పరీక్షలను కవర్ చేస్తుంది. ప్రాజెక్ట్‌కు ఫ్యాక్టరీ తనిఖీ రికార్డులు లేదా అదనపు పరీక్ష డాక్యుమెంటేషన్ అవసరమైతే, ఆర్డర్ ఉంచబడినప్పుడు ఆ అవసరాలు నిర్ధారించబడాలి.
కేబుల్ ట్రేలను భవనాలు, కర్మాగారాలు, నేలమాళిగలు మరియు ఇలాంటి సంస్థాపనలలో విద్యుత్ పంపిణీకి ఉపయోగించవచ్చు. విద్యుత్ రూపకల్పనకు అనుగుణంగా పవర్ మరియు కంట్రోల్ కేబుల్స్ ఏర్పాటు చేయబడాలి, వేడి వెదజల్లడానికి మరియు తనిఖీ కోసం యాక్సెస్ కోసం తగినంత అంతరం ఉంటుంది. మద్దతులు, ఫిక్సింగ్ విరామాలు మరియు కేబుల్ విభజన వర్తించే ఇన్‌స్టాలేషన్ స్పెసిఫికేషన్‌ను అనుసరించాలి.
ప్రత్యక్ష ఖననం కోసం, ప్రాజెక్ట్ డిజైన్ ప్రకారం కేబుల్ మార్గం, ఖననం లోతు, నేల పరిస్థితులు మరియు యాంత్రిక రక్షణను నిర్ణయించాలి. వేసాయి సమయంలో పదునైన వస్తువులు మరియు అధిక యాంత్రిక ఒత్తిడిని నివారించాలి. సంస్థాపన తవ్వకం లేదా బాహ్య ప్రభావానికి గురైనప్పుడు, అదనపు యాంత్రిక రక్షణను పరిగణించాలి.
విభజన గోడలు, నేల నిర్మాణాలు మరియు ఇతర రక్షిత మార్గాల్లో దాగి ఉన్న వైరింగ్ కోసం కండ్యూట్ ఇన్‌స్టాలేషన్‌ను ఉపయోగించవచ్చు. కండ్యూట్ లోపలి భాగం శిధిలాలు మరియు పదునైన అంచులు లేకుండా ఉండాలి మరియు కేబుల్ లాగడం అనుమతించబడిన మెకానికల్ పరిమితుల్లోనే ఉండాలి. కేబుల్ జాయింట్‌లు రహస్య వాహిక విభాగాల లోపల కాకుండా యాక్సెస్ చేయగల జంక్షన్ బాక్స్‌లు లేదా పంపిణీ పరికరాలలో ఉండాలి.
ఎత్తైన నిలువు సంస్థాపనలకు కేబుల్ బరువు మరియు ఫిక్సింగ్ అమరికపై శ్రద్ధ అవసరం. కేబుల్స్ వాటి పూర్తి బరువును ఒకే కనెక్షన్ పాయింట్‌పై పని చేయడానికి అనుమతించకుండా తగిన వ్యవధిలో మద్దతు ఇవ్వాలి. ఫిక్సింగ్ వ్యవస్థ సేవ సమయంలో అధిక కదలిక మరియు యాంత్రిక ఒత్తిడిని కూడా నిరోధించాలి.
అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌కు సూర్యరశ్మి, ఉష్ణోగ్రత, తేమ, యాంత్రిక రక్షణ మరియు కేబుల్ షీత్ నిర్మాణాన్ని పరిగణనలోకి తీసుకోవడం అవసరం. ఓవర్ హెడ్ రూటింగ్ కోసం, తగిన మద్దతు మరియు అనుమతులు అందించాలి. రేట్ చేయబడిన అప్లికేషన్ పరిధికి వెలుపల ఉన్న పరిస్థితులకు కేబుల్ బహిర్గతమైతే, ప్రత్యామ్నాయ షీత్ లేదా కేబుల్ నిర్మాణం అవసరం కావచ్చు.
జాబితా చేయబడిన లక్షణాలు 1.5 mm² నుండి 400 mm² వరకు ఉంటాయి. చిన్న పరిమాణాలలో ఘన మరియు స్ట్రాండెడ్ కండక్టర్ ఎంపికలు ఉంటాయి, అయితే పెద్ద పరిమాణాలు బహుళ-వైర్ స్ట్రాండెడ్ నిర్మాణాలను ఉపయోగిస్తాయి. లోడ్ కరెంట్, వోల్టేజ్ డ్రాప్, ఇన్‌స్టాలేషన్ పద్ధతి మరియు వర్తించే విద్యుత్ అవసరాలకు అనుగుణంగా అవసరమైన పరిమాణాన్ని ఎంచుకోవాలి.
ఘన కండక్టర్లు ఒకే కండక్టర్ వైర్‌ను ఉపయోగిస్తాయి, అయితే స్ట్రాండెడ్ నిర్మాణాలు బహుళ వైర్‌లను కలిగి ఉంటాయి. వశ్యత ప్రధాన అవసరం లేని స్థిర వైరింగ్ కోసం ఘన కండక్టర్లు తగినవిగా ఉంటాయి. స్ట్రాండ్డ్ కండక్టర్లు పరికరాల చుట్టూ లేదా మరింత సంక్లిష్టమైన ఇన్‌స్టాలేషన్ మార్గాల ద్వారా కేబుల్‌ను మళ్లించాల్సిన చోట సులభంగా హ్యాండ్లింగ్‌ను అందిస్తాయి.
కండక్టర్ క్రాస్-సెక్షన్, కండక్టర్ నిర్మాణం, రేటెడ్ వోల్టేజ్, అవసరమైన కేబుల్ పొడవు, పరిమాణం, ఇన్‌స్టాలేషన్ పద్ధతి మరియు డెలివరీ గమ్యాన్ని అందించండి. ప్రాజెక్ట్ ఆర్డర్‌ల కోసం, వర్తించే ప్రమాణం, తనిఖీ పత్రాలు, మార్కింగ్ అవసరాలు మరియు ప్యాకేజింగ్ స్పెసిఫికేషన్‌లు కూడా నిర్ధారించబడాలి.
కస్టమ్ కేబుల్ పొడవులు మరియు గుర్తింపు మార్కింగ్ ఉత్పత్తి స్పెసిఫికేషన్ మరియు ఆర్డర్ పరిమాణం ప్రకారం చర్చించబడతాయి. అనుకూల ఆర్డర్‌ల కోసం, అవసరమైన పొడవు, సహనం, మార్కింగ్ కంటెంట్, ప్యాకేజింగ్ పద్ధతి మరియు డెలివరీ షెడ్యూల్‌ను అందించండి, తద్వారా ఈ వివరాలను ఉత్పత్తికి ముందు సమీక్షించవచ్చు.
వర్తించే ఉత్పత్తి ప్రమాణం మరియు కొనుగోలు స్పెసిఫికేషన్‌పై ఆధారపడి, తనిఖీలో కండక్టర్ రెసిస్టెన్స్, డైమెన్షనల్ కొలతలు, ఇన్సులేషన్-సంబంధిత తనిఖీలు మరియు AC వోల్టేజ్ తట్టుకోగల పరీక్ష ఉంటాయి. ఒక ప్రాజెక్ట్‌కు నిర్దిష్ట ఫ్యాక్టరీ పరీక్ష నివేదిక లేదా తనిఖీ ఆకృతి అవసరమైతే, ఉత్పత్తికి ముందు ఇది పేర్కొనబడాలి.
ఎంచుకున్న కేబుల్ నిర్మాణం మరియు షీత్ ఇన్‌స్టాలేషన్ ఎన్విరాన్‌మెంట్‌కు సముచితంగా ఉన్నప్పుడు బాహ్య లేదా భూగర్భ అనువర్తనాల కోసం దీనిని పరిగణించవచ్చు. నేల పరిస్థితులు, తేమ, సూర్యకాంతి, మెకానికల్ లోడింగ్ మరియు ఇన్‌స్టాలేషన్ ఉష్ణోగ్రతను స్పెసిఫికేషన్ నిర్ధారణకు ముందు సమీక్షించాలి.
ఒక ప్రామాణిక తక్కువ-వోల్టేజ్ పవర్-కేబుల్ నిర్మాణం నిరంతరం లాగడం, పదేపదే వంగడం లేదా టోర్షనల్ కదలిక కోసం స్వయంచాలకంగా పేర్కొనబడకూడదు. ఈ అవసరాలతో కూడిన పరికరాలు సాధారణంగా మొబైల్ సేవ కోసం ప్రత్యేకంగా రేట్ చేయబడిన సౌకర్యవంతమైన కేబుల్ నిర్మాణం కోసం పిలుస్తాయి.
ఉత్పత్తి మోడల్, కండక్టర్ క్రాస్-సెక్షన్, కండక్టర్ నిర్మాణం, ఇన్సులేషన్ కొలతలు, కేబుల్ పొడవు, మార్కింగ్ మరియు వర్తించే ప్రమాణాన్ని నిర్ధారించండి. రిపీట్ ప్రాజెక్ట్‌ల కోసం, ఈ స్పెసిఫికేషన్‌లను స్థిరంగా ఉంచడం ఉత్పత్తి బ్యాచ్‌ల మధ్య వ్యత్యాసాలను తగ్గించడంలో సహాయపడుతుంది మరియు ఇన్‌కమింగ్ తనిఖీని సులభతరం చేస్తుంది.
అవసరమైన కండక్టర్ పరిమాణం, నిర్మాణం, కేబుల్ పొడవు, పరిమాణం, ఇన్‌స్టాలేషన్ పద్ధతి మరియు గమ్యాన్ని అందించండి.కియాన్చెంగ్సాంకేతిక అవసరాలను సమీక్షించవచ్చు మరియు ఉత్పత్తికి ముందు అందుబాటులో ఉన్న స్పెసిఫికేషన్ మరియు డాక్యుమెంటేషన్‌ను నిర్ధారించవచ్చు.
