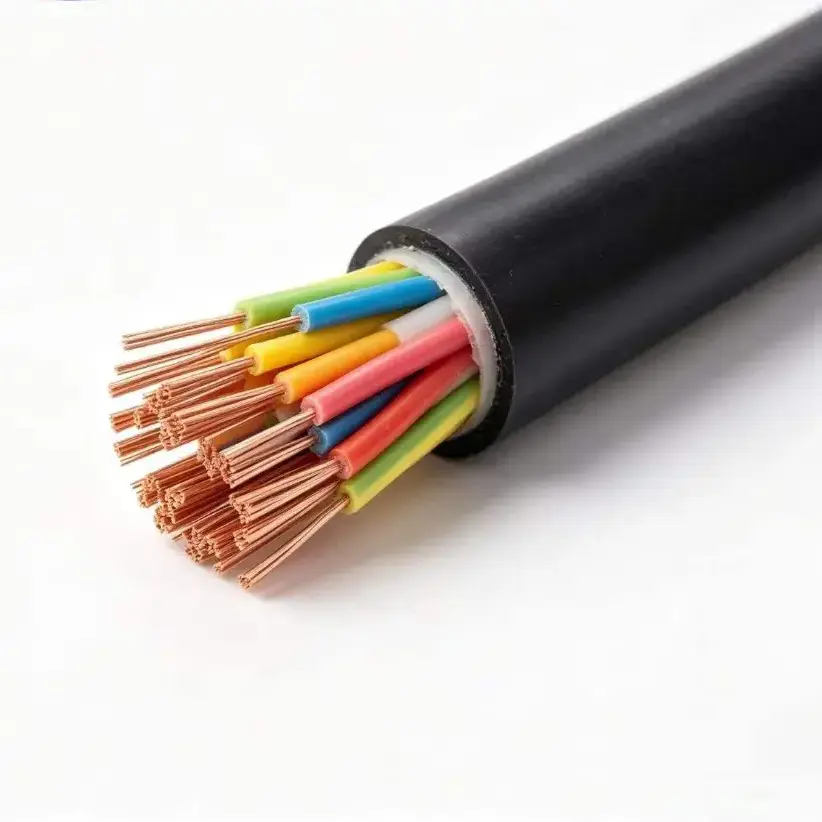

XLPE కాపర్ కంట్రోల్ కేబుల్

ఉత్పత్తి నమూనాలు: KYJV, KYJVP, KYJV22, KYJY, మొదలైనవి.

XLPE కాపర్ కంట్రోల్ కేబుల్ తక్కువ-వోల్టేజ్ నియంత్రణ, ఇన్‌స్ట్రుమెంటేషన్ మరియు సిగ్నల్ సర్క్యూట్‌ల కోసం ఉపయోగించబడుతుంది, ఇక్కడ ఇన్సులేషన్ సిస్టమ్ అధిక ఆపరేటింగ్ ఉష్ణోగ్రతలకు అనుగుణంగా ఉండాలి. ప్రామాణిక నిర్మాణం XLPE ఇన్సులేషన్ మరియు PVC ఔటర్ షీత్‌తో అధిక-స్వచ్ఛత ఆక్సిజన్ లేని రాగి కండక్టర్‌లను మిళితం చేస్తుంది, వివిధ ఇన్‌స్టాలేషన్ పరిస్థితులకు అందుబాటులో ఉండే నిరాయుధ, షీల్డ్ మరియు స్టీల్-టేప్ ఆర్మర్డ్ కాన్ఫిగరేషన్‌లతో.

సరఫరా చేయబడిన సాంకేతిక డేటా 450/750V యొక్క రేట్ చేయబడిన వోల్టేజ్‌ను, గరిష్ట దీర్ఘకాలిక ఆపరేటింగ్ ఉష్ణోగ్రత 90 °C మరియు ప్రామాణిక కండక్టర్ క్రాస్-సెక్షన్‌లను 0.75 నుండి 6 mm² వరకు నిర్దేశిస్తుంది. సర్క్యూట్ మరియు వేసాయి పద్ధతిపై ఆధారపడి, కేబుల్ సాలిడ్ లేదా ఫ్లెక్సిబుల్ కండక్టర్లు, బహుళ కోర్ కాన్ఫిగరేషన్లు, షీల్డింగ్, ఆర్మరింగ్ లేదా WDZ తక్కువ-స్మోక్ జీరో-హాలోజన్ నిర్మాణంతో సరఫరా చేయబడుతుంది.

ఉత్పత్తి వివరణ, కొలతలు మరియు సాంకేతిక పారామితి పట్టిక

నిర్మాణం మరియు విద్యుత్ లక్షణాలు

1. XLPE ఇన్సులేషన్

క్రాస్-లింక్డ్ పాలిథిలిన్ ప్రాథమిక ఇన్సులేషన్ పొరను ఏర్పరుస్తుంది. సరఫరా చేయబడిన స్పెసిఫికేషన్ గరిష్ట దీర్ఘకాలిక ఆపరేటింగ్ ఉష్ణోగ్రత 90°C మరియు స్వల్పకాలిక ఓవర్‌లోడ్ టాలరెన్స్ 130°Cని అందిస్తుంది. నియంత్రణ సంస్థాపన సాధారణ-ప్రయోజన PVC-ఇన్సులేటెడ్ వైరింగ్ యొక్క సాధారణ పరిస్థితుల కంటే ఎక్కువగా ఉన్నప్పుడు XLPE ఇన్సులేషన్‌ను పరిగణించడానికి ఈ ఉష్ణోగ్రత పరిధి ప్రధాన కారణాలలో ఒకటి.

2. రాగి కండక్టర్ ఎంపికలు

కండక్టర్ 99.99% అధిక స్వచ్ఛత ఆక్సిజన్ లేని రాగిగా పేర్కొనబడింది. KYJV క్లాస్ 1 సాలిడ్ కండక్టర్‌ను ఉపయోగిస్తుంది, అయితే KYJVR క్లాస్ 5 ఫ్లెక్సిబుల్ కండక్టర్‌తో జాబితా చేయబడింది. కండక్టర్ నిర్మాణం కాబట్టి అదనపు సౌలభ్యం అవసరమయ్యే స్థిర వైరింగ్ లేదా ఇన్‌స్టాలేషన్‌లకు సరిపోలవచ్చు.

3. PVC షీత్ మరియు ఫంక్షనల్ వేరియంట్స్

ప్రామాణిక ఔటర్ షీత్ PVC, WDZ తక్కువ-పొగ జీరో-హాలోజన్ వెర్షన్ అప్‌గ్రేడ్ చేసిన ఎంపికగా అందుబాటులో ఉంది. షీల్డ్ KYJVP రాగి అల్లిన షీల్డింగ్‌ను జోడిస్తుంది, అయితే KYJV22 అదనపు మెకానికల్ రక్షణ అవసరమయ్యే అప్లికేషన్‌ల కోసం స్టీల్-టేప్ కవచాన్ని ఉపయోగిస్తుంది. ఈ వైవిధ్యాలు కేబుల్ నిర్మాణాన్ని ప్రతి ప్రాజెక్ట్‌కి ఒక కాన్ఫిగరేషన్‌ని ఉపయోగించకుండా పరిసర సంస్థాపనకు సరిపోలడానికి అనుమతిస్తాయి.

కుడి కాన్ఫిగరేషన్‌ను ఎంచుకోవడం

కోర్ పరిమాణం కేబుల్ అందించే నియంత్రణ, ఇన్‌స్ట్రుమెంటేషన్ లేదా ప్రొటెక్షన్ సర్క్యూట్‌ల సంఖ్యకు అనుగుణంగా ఉండాలి. ప్రామాణిక పరిధి 2 నుండి 61 కోర్లను కవర్ చేస్తుంది, అయితే కండక్టర్ క్రాస్-సెక్షన్లు 0.75 నుండి 6 మిమీ² వరకు ఉంటాయి. అవసరమైన కండక్టర్ పరిమాణాన్ని సర్క్యూట్ లోడ్, అనుమతించదగిన వోల్టేజ్ డ్రాప్ మరియు ఇన్‌స్టాలేషన్ పరిస్థితుల నుండి కాకుండా కోర్ల సంఖ్య ద్వారా మాత్రమే ఎంచుకోవాలి.

అదనపు రక్షణ అవసరమా కాదా అని సంస్థాపనా పరిస్థితులు నిర్ణయిస్తాయి. ఆయుధాలు లేని KYJV లేదా KYJVR అనేది కేబుల్ ట్రేలు, ఇండోర్ కండ్యూట్‌లు మరియు ఫిక్స్‌డ్ కేబుల్-ట్రెంచ్ వైరింగ్ కోసం ఉద్దేశించబడింది. KYJVP అనేది విద్యుదయస్కాంత జోక్యం ఆందోళన కలిగించే చోట పరిగణించబడుతుంది, అయితే KYJV22 అనేది స్టీల్-టేప్ కవచం మరియు యాంత్రిక రక్షణ అవసరమయ్యే నిర్దిష్ట ఇన్‌స్టాలేషన్‌ల కోసం ఉద్దేశించబడింది. రౌటింగ్ సమయంలో సరఫరా చేయబడిన కనీస బెండింగ్-వ్యాసార్థం విలువలను కూడా పరిగణించాలి.

సాధారణ అప్లికేషన్లు

1. శక్తి మరియు విద్యుత్ పరికరాలు

PV పరికరాలు, శక్తి-నిల్వ వ్యవస్థలు, ఇన్వర్టర్లు, ఎలక్ట్రికల్ క్యాబినెట్‌లు మరియు సంబంధిత పరికరాలతో అనుబంధించబడిన తక్కువ-వోల్టేజ్ నియంత్రణ మరియు సిగ్నల్ వైరింగ్ కోసం కేబుల్‌ను ఉపయోగించవచ్చు. పరిసర లేదా పరికరాల ఉష్ణోగ్రతలకు ఈ స్థాయి ఇన్సులేషన్ పనితీరు అవసరమయ్యే ఇన్‌స్టాలేషన్‌ల కోసం XLPE ఇన్సులేషన్ పేర్కొన్న 90 °C దీర్ఘకాలిక ఆపరేటింగ్ ఉష్ణోగ్రత పరిధిని అందిస్తుంది.

2. పారిశ్రామిక ఆటోమేషన్

మెషిన్ టూల్స్, పంపులు, ఫ్యాన్లు, PLC సిస్టమ్స్ మరియు ప్రాసెస్ పరికరాల కోసం కంట్రోల్ క్యాబినెట్‌లకు వివిధ కండక్టర్ మరియు ఇన్‌స్టాలేషన్ కాన్ఫిగరేషన్‌లతో మల్టీ-కోర్ కంట్రోల్ వైరింగ్ అవసరం కావచ్చు. ఫ్లెక్సిబుల్ కండక్టర్ వెర్షన్‌లు పరికరాల టెర్మినల్స్ మరియు క్యాబినెట్‌ల చుట్టూ రూటింగ్‌ను సులభతరం చేయగలవు, అయితే విద్యుదయస్కాంత జోక్యాన్ని పరిష్కరించాల్సిన సర్క్యూట్‌ల కోసం షీల్డ్ వెర్షన్‌లు అందుబాటులో ఉంటాయి.

3. మున్సిపల్ మరియు బిల్డింగ్ ఇన్‌ఫ్రాస్ట్రక్చర్

కేబుల్ పరిధిని భూగర్భ యుటిలిటీ టన్నెల్స్, కేబుల్ ట్రెంచ్‌లు, బిల్డింగ్ ఎలక్ట్రికల్ సిస్టమ్స్ మరియు ఇతర స్థిరమైన తక్కువ-వోల్టేజ్ కంట్రోల్ ఇన్‌స్టాలేషన్‌లలో ఉపయోగించవచ్చు. కేబుల్స్ అదనపు యాంత్రిక లోడింగ్‌కు గురైనప్పుడు లేదా ప్రత్యక్ష-ఖననం నిర్మాణం అవసరమయ్యే చోట, ఆర్మర్డ్ KYJV22 కాన్ఫిగరేషన్ వేరే ఇన్‌స్టాలేషన్ ఎంపికను అందిస్తుంది.

4. పవర్-సిస్టమ్ నియంత్రణ మరియు రక్షణ

సబ్‌స్టేషన్‌లు, పవర్ ప్లాంట్లు, డిస్ట్రిబ్యూషన్ రూమ్‌లు మరియు ఎలక్ట్రికల్ పరికరాలలో తక్కువ-వోల్టేజ్ సెకండరీ సర్క్యూట్‌లు సిగ్నల్ సముపార్జన, ఇంటర్‌లాకింగ్ మరియు పరికరాల నియంత్రణ కోసం బహుళ-కోర్ కంట్రోల్ కేబుల్‌లను ఉపయోగించవచ్చు. తుది మోడల్ సర్క్యూట్ ఫంక్షన్, కండక్టర్ పరిమాణం, షీల్డింగ్ అవసరం మరియు ఇన్‌స్టాలేషన్ పద్ధతికి సరిపోలాలి.

5. ఎగుమతి పరికరాలు మరియు ఇంజనీరింగ్ ప్రాజెక్ట్‌లు

ఎగుమతి ఆధారిత ఎలక్ట్రికల్ పరికరాలు మరియు ఇంజనీరింగ్ ప్రాజెక్ట్‌ల కోసం, ఉత్పత్తికి ముందు వర్తించే ప్రాజెక్ట్ అవసరాలకు వ్యతిరేకంగా కేబుల్ స్పెసిఫికేషన్ నిర్ధారించబడాలి. డాక్యుమెంటేషన్, డెలివరీ పొడవు, రీల్ రకం మరియు ఏదైనా అవసరమైన తనిఖీ రికార్డులను కేబుల్ మోడల్ మరియు నిర్మాణంతో కలిపి పేర్కొనవచ్చు.

ఆర్డర్ చేయడానికి ముందు సాంకేతిక తనిఖీలు

ప్రాజెక్ట్ కొటేషన్ కోసం, ప్రాథమిక సమాచారం సాధారణంగా కేబుల్ మోడల్, రేటెడ్ వోల్టేజ్, కండక్టర్ క్లాస్, క్రాస్-సెక్షన్, కోర్ పరిమాణం మరియు అవసరమైన పొడవును కలిగి ఉంటుంది. విద్యుదయస్కాంత జోక్యాన్ని ఉత్పత్తి చేసే పరికరాలకు సమీపంలో కేబుల్ మళ్లించబడితే, షీల్డింగ్ అవసరాన్ని విడిగా పేర్కొనాలి. ప్రత్యక్ష ఖననం లేదా బహిర్గత సంస్థాపన కూడా గుర్తించబడాలి, తద్వారా కవచం యొక్క అవసరాన్ని అంచనా వేయవచ్చు.

ఎగుమతి ఆర్డర్‌ల కోసం, కొటేషన్ దశలో ప్యాకేజింగ్ మరియు డాక్యుమెంటేషన్ నిర్ధారించబడాలి. సరఫరా చేయబడిన స్పెసిఫికేషన్ ప్లాస్టిక్ రీల్స్ మరియు ధూమపానం చేయబడిన చెక్క రీల్స్‌తో పాటు అనుకూలీకరించిన డెలివరీ పొడవులను జాబితా చేస్తుంది. WDZ తక్కువ-పొగ జీరో-హాలోజన్ నిర్మాణం లేదా చల్లని-నిరోధక సంస్కరణలు వంటి ప్రత్యేక అవసరాలు కూడా ఉత్పత్తికి ముందు పేర్కొనబడాలి.

తరచుగా అడిగే ప్రశ్నలు

1. ఈ కేబుల్ కోసం ఏ ప్రమాణాలు పేర్కొనబడ్డాయి?

సరఫరా చేయబడిన ఉత్పత్తి డేటా GB/T 9330ని జాతీయ ప్రమాణంగా జాబితా చేస్తుంది. విదేశీ ప్రాజెక్ట్‌కు అదనపు ప్రమాణాలు, సర్టిఫికేట్లు లేదా తనిఖీ పత్రాలు అవసరమైతే, ఆ అవసరాలు గమ్యస్థాన మార్కెట్ మరియు ప్రాజెక్ట్ స్పెసిఫికేషన్ ప్రకారం నిర్ధారించబడాలి.

2. ఏ కండక్టర్ పరిమాణాలు మరియు కోర్ పరిమాణాలు అందుబాటులో ఉన్నాయి?

ప్రామాణిక కండక్టర్ క్రాస్-సెక్షన్లు 0.75, 1.0, 1.5, 2.5, 4 మరియు 6 మిమీ². బహుళ ఇంటర్మీడియట్ కోర్ గణనలతో సహా ప్రామాణిక కోర్ కాన్ఫిగరేషన్‌లు 2 నుండి 61 కోర్ల వరకు ఉంటాయి. ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా ప్రత్యేక కోర్ పరిమాణాలను ఉత్పత్తి చేయవచ్చు.

3. XLPE ఇన్సులేషన్ యొక్క ఆపరేటింగ్ ఉష్ణోగ్రత ఎంత?

సరఫరా చేయబడిన సాంకేతిక డేటా గరిష్ట దీర్ఘకాలిక ఆపరేటింగ్ ఉష్ణోగ్రత 90 °C మరియు స్వల్పకాలిక ఓవర్‌లోడ్ టాలరెన్స్ 130°Cని నిర్దేశిస్తుంది. ప్రామాణిక కనిష్ట లేయింగ్ ఉష్ణోగ్రత ≥0 °C, అయితే చలి-నిరోధక వెర్షన్ -30 °C వద్ద నేరుగా ఇన్‌స్టాలేషన్ కోసం జాబితా చేయబడింది.

4. షీల్డ్ లేదా ఆర్మర్డ్ వెర్షన్ ఎప్పుడు అవసరం?

సిగ్నల్ లేదా కంట్రోల్ సర్క్యూట్‌లో విద్యుదయస్కాంత జోక్యాన్ని నియంత్రించాల్సిన అవసరం వచ్చినప్పుడు షీల్డ్ KYJVPని పరిగణించవచ్చు. ఆర్మర్డ్ KYJV22 నిర్దేశిత ప్రత్యక్ష భూగర్భ ఖననంతో సహా అదనపు యాంత్రిక రక్షణ అవసరమయ్యే పరిస్థితులను ఏర్పాటు చేయడానికి ఉద్దేశించబడింది. నిరాయుధ, రక్షిత మరియు సాయుధ నిర్మాణాలకు కనీస బెండింగ్-వ్యాసార్థం అవసరాలు భిన్నంగా ఉంటాయి.

5. డెలివరీకి ముందు ఏ విద్యుత్ పరీక్షలు పేర్కొనబడ్డాయి?

సరఫరా చేయబడిన స్పెసిఫికేషన్ 20 °C వద్ద ≥1000 MΩ·km యొక్క ఇన్సులేషన్ రెసిస్టెన్స్‌ను మరియు బ్రేక్‌డౌన్ లేకుండా 3000V/5నిమి పూర్తి-ఉత్పత్తి తట్టుకునే-వోల్టేజ్ పరీక్షను జాబితా చేస్తుంది. పట్టిక డెలివరీకి ముందు పూర్తి తనిఖీని కూడా నిర్దేశిస్తుంది. ఏదైనా ప్రాజెక్ట్-నిర్దిష్ట తనిఖీ లేదా మూడవ-పక్షం పరీక్ష అవసరాలు ఉత్పత్తికి ముందు నిర్ధారించబడాలి.

6. డెలివరీ పొడవు మరియు కేబుల్ నిర్మాణాన్ని అనుకూలీకరించవచ్చా?

అవును. సరఫరా చేయబడిన డేటా ± 0.5% యొక్క పేర్కొన్న పొడవు సహనంతో అనుకూలీకరించిన డెలివరీ పొడవులను జాబితా చేస్తుంది. ప్రత్యేక కోర్ పరిమాణాలు, సౌకర్యవంతమైన కండక్టర్ నిర్మాణం, షీల్డింగ్, ఆర్మరింగ్, WDZ తక్కువ-పొగ జీరో-హాలోజన్ నిర్మాణం మరియు చల్లని-నిరోధక సంస్కరణలు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా పేర్కొనబడతాయి.
