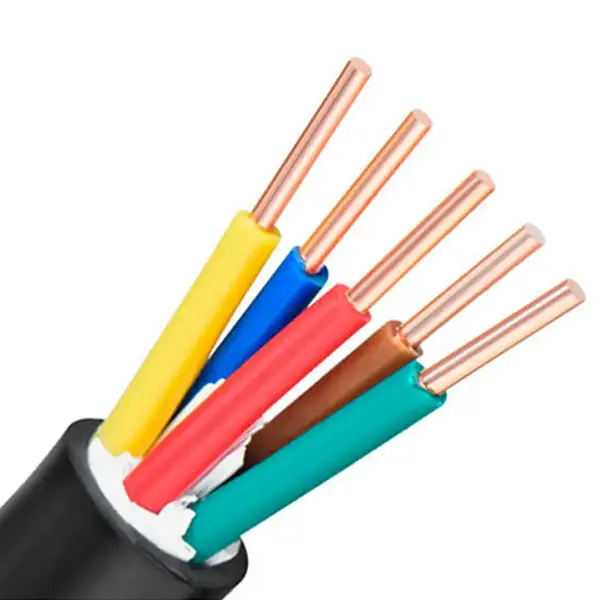

ప్రాథమిక ఉత్పత్తి నమూనా: N-KVV(NH-KVV).
కాపర్ PVC ఫైర్ రెసిస్టెంట్ కంట్రోల్ కేబుల్ ఒక రాగి కండక్టర్, మైకా-టేప్ ఫైర్-రెసిస్టెంట్ లేయర్ మరియు PVC ఇన్సులేషన్ మరియు షీత్‌ను మిళితం చేస్తుంది మరియు అగ్ని-నిరోధక కేబుల్ నిర్మాణం అవసరమయ్యే నియంత్రణ మరియు సహాయక సర్క్యూట్లు. 450/750V కేబుల్ అనేది ఫైర్ ఎక్స్‌పోజర్‌లో నిర్ణీత వ్యవధిలో సర్క్యూట్ కంటిన్యూటీని నిర్వహించడం సిస్టమ్ డిజైన్‌లో భాగమైన అప్లికేషన్‌ల కోసం ఉద్దేశించబడింది. కండక్టర్ నిర్మాణంపై ఆధారపడి, కేబుల్ క్లాస్ 1 లేదా క్లాస్ 5 రాగి కండక్టర్లతో కాన్ఫిగర్ చేయబడుతుంది.
మైకా టేప్ కండక్టర్ చుట్టూ కీ ఫైర్-రెసిస్టెంట్ లేయర్‌ను ఏర్పరుస్తుంది, అయితే సౌకర్యవంతమైన కండక్టర్ ఎంపికలు కేబుల్ ట్రేలు, కంట్రోల్ క్యాబినెట్‌లు మరియు ఎక్విప్‌మెంట్ కనెక్షన్‌ల ద్వారా మార్గాన్ని సులభతరం చేస్తాయి. స్పెసిఫికేషన్ ఎంపిక కండక్టర్ క్రాస్-సెక్షన్, కోర్ పరిమాణం, సంస్థాపన పరిస్థితులు మరియు పూర్తి విద్యుత్ వ్యవస్థ యొక్క అగ్ని-పనితీరు అవసరాలను పరిగణనలోకి తీసుకోవాలి.
|
నామమాత్రపు క్రాస్-సెక్షన్ (mm²) |
కండక్టర్ల సంఖ్య |
అగ్ని నిరోధక పొర |
PVC ఇన్సులేషన్ మందం (మిమీ) |
20℃ DC కండక్టర్ రెసిస్టెన్స్ (Ω/కిమీ) |
20℃ DC కండక్టర్ రెసిస్టెన్స్ (Ω/కిమీ) |
|
|
|
మెటీరియల్ |
|
నాన్-మెటాలిక్ పూత |
మెటల్ పూతతో |
|
0.5 |
1 లేదా 7 |
మైకా టేప్ |
0.6 |
36.0 |
36.7 |
|
0.75 |
1 లేదా 7 |
మైకా టేప్ |
0.6 |
24.5 |
24.8 |
|
1.0 |
1 లేదా 7 |
మైకా టేప్ |
0.6 |
18.1 |
18.2 |
|
1.5 |
1 లేదా 7 |
మైకా టేప్ |
0.7 |
12.1 |
12.2 |
|
2.5 |
1 లేదా 7 |
మైకా టేప్ |
0.8 |
7.41 |
7.56 |
|
4 |
1 లేదా 7 |
మైకా టేప్ |
0.8 |
4.61 |
4.70 |
|
6 |
1 లేదా 7 |
మైకా టేప్ |
0.8 |
3.08 |
3.11 |
|
సిఫార్సు చేయబడిన కోర్ నంబర్లు: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. కస్టమర్ అభ్యర్థనపై కస్టమ్ కోర్ నంబర్లు అందుబాటులో ఉంటాయి. |
సిఫార్సు చేయబడిన కోర్ నంబర్లు: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. కస్టమర్ అభ్యర్థనపై కస్టమ్ కోర్ నంబర్లు అందుబాటులో ఉంటాయి. |
సిఫార్సు చేయబడిన కోర్ నంబర్లు: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. కస్టమర్ అభ్యర్థనపై కస్టమ్ కోర్ నంబర్లు అందుబాటులో ఉంటాయి. |
సిఫార్సు చేయబడిన కోర్ నంబర్లు: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. కస్టమర్ అభ్యర్థనపై కస్టమ్ కోర్ నంబర్లు అందుబాటులో ఉంటాయి. |
సిఫార్సు చేయబడిన కోర్ నంబర్లు: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. కస్టమర్ అభ్యర్థనపై కస్టమ్ కోర్ నంబర్లు అందుబాటులో ఉంటాయి. |
సిఫార్సు చేయబడిన కోర్ నంబర్లు: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. కస్టమర్ అభ్యర్థనపై కస్టమ్ కోర్ నంబర్లు అందుబాటులో ఉంటాయి. |
మైకా టేప్ ప్రధాన అగ్ని-నిరోధక భాగం వలె కండక్టర్ చుట్టూ ఉంచబడుతుంది. అగ్ని బహిర్గతం కింద, ఈ పొర పేర్కొన్న పరీక్ష పరిస్థితుల కోసం విద్యుత్ ఇన్సులేషన్ను నిర్వహించడానికి మరియు అవసరమైన కాలానికి సర్క్యూట్ కొనసాగింపును సంరక్షించడానికి ఉద్దేశించబడింది. ప్రాజెక్ట్ కోసం వర్తించే ఉత్పత్తి వివరణ మరియు పరీక్షా పద్ధతికి వ్యతిరేకంగా వాస్తవ అగ్ని-నిరోధక రేటింగ్ నిర్ధారించబడాలి.
కండక్టర్ నిర్మాణం అవసరమైన కేబుల్ కాన్ఫిగరేషన్ ప్రకారం క్లాస్ 1 లేదా క్లాస్ 5 రాగిపై ఆధారపడి ఉంటుంది. సాంకేతిక పట్టిక కండక్టర్ పరిమాణం, క్రాస్-సెక్షన్ మరియు 20℃ DC రెసిస్టెన్స్ విలువలను అందిస్తుంది, స్పెసిఫికేషన్ నిర్ధారణకు ముందు విద్యుత్ పారామితులను తనిఖీ చేయడానికి అనుమతిస్తుంది.
PVC కండక్టర్ చుట్టూ ప్రాథమిక ఇన్సులేషన్ను అందిస్తుంది మరియు కేబుల్ యొక్క మొత్తం యాంత్రిక రక్షణకు దోహదం చేస్తుంది. జాబితా చేయబడిన ఇన్సులేషన్ మందం నామమాత్రపు క్రాస్-సెక్షన్‌తో మారుతుంది, కాబట్టి కేబుల్ స్పెసిఫికేషన్ అవసరమైన కండక్టర్ పరిమాణం మరియు ఇన్‌స్టాలేషన్ పరిస్థితులతో కలిసి ఎంచుకోవాలి.
కాపర్ PVC ఫైర్ రెసిస్టెంట్ కంట్రోల్ కేబుల్ అనేది సర్క్యూట్ల కోసం ఉద్దేశించబడింది, ఇక్కడ నియంత్రణ, అలారం, పర్యవేక్షణ లేదా సహాయక విధులు నిర్దిష్ట వ్యవధిలో అగ్నిమాపక సంఘటన సమయంలో అందుబాటులో ఉండాలి. సాధారణ సర్క్యూట్‌లలో అగ్ని-రక్షణ నియంత్రణ క్యాబినెట్‌లు, పొగ-ఎగ్జాస్ట్ పరికరాలు, ఫైర్ పంపులు మరియు ఇతర విద్యుత్ నియంత్రణ వ్యవస్థలు ఉన్నాయి.
అగ్ని-నిరోధక పనితీరును పూర్తి సర్క్యూట్ రూపకల్పనలో భాగంగా పరిగణించాలి. కేబుల్ రూటింగ్, సపోర్టింగ్ మెథడ్, కనెక్ట్ చేయబడిన పరికరాలు, ఇన్‌స్టాలేషన్ ఎన్విరాన్‌మెంట్ మరియు అవసరమైన ఫైర్-రెసిస్టెన్స్ వర్గీకరణ అన్నీ చివరి సిస్టమ్ పనితీరును ప్రభావితం చేస్తాయి.
1. ఫైర్-ప్రొటెక్షన్ ఇంజనీరింగ్: ఫైర్-ప్రొటెక్షన్ లింకేజ్ కంట్రోల్ క్యాబినెట్‌లు, ఫైర్ అలారం సిస్టమ్‌లు, స్మోక్ ఎగ్జాస్ట్ ఫ్యాన్‌లు మరియు ఫైర్-వాటర్ పంప్ కంట్రోల్ సర్క్యూట్లు.
2. పవర్ ప్లాంట్లు: ఎలక్ట్రికల్ కంట్రోల్ క్యాబినెట్‌లు, జనరేటర్ సెట్‌ల కోసం సెకండరీ కంట్రోల్ లైన్లు మరియు పవర్ డిస్ట్రిబ్యూషన్ రూమ్‌లలో కంట్రోల్ లేదా సిగ్నల్ వైరింగ్.
3. మెటలర్జికల్ ఇండస్ట్రీ: మెటలర్జికల్ వర్క్‌షాప్‌లలో ప్రొడక్షన్-లైన్ పరికరాల కోసం ఆటోమేటిక్ ఆపరేషన్ కన్సోల్‌లు మరియు కంట్రోల్ సర్క్యూట్లు.
4. భవన నిర్మాణం: బేస్‌మెంట్ మెషిన్ రూమ్‌లు, సెంట్రల్ ఎయిర్ కండిషనింగ్ సిస్టమ్‌లు మరియు ఎలివేటర్ ఫైర్ ప్రొటెక్షన్ లింకేజ్ కంట్రోల్ సిస్టమ్స్.
5. సాధారణ పరిశ్రమ: మురుగునీటి శుద్ధి పరికరాలు, ఎండబెట్టడం ఉత్పత్తి లైన్లు మరియు అగ్ని-నిరోధక నిర్మాణం అవసరమయ్యే మెషిన్-టూల్ సపోర్టింగ్ కంట్రోల్ సర్క్యూట్లు.
అవసరమైన క్రాస్-సెక్షన్ ఎలక్ట్రికల్ లోడ్, సర్క్యూట్ ఫంక్షన్, అనుమతించదగిన కండక్టర్ నిరోధకత మరియు వర్తించే ఇన్‌స్టాలేషన్ అవసరాల నుండి నిర్ణయించబడాలి. అందుబాటులో ఉన్న డేటా 0.5mm² నుండి 6mm² వరకు నామమాత్రపు క్రాస్-సెక్షన్‌లను కవర్ చేస్తుంది.
కోర్ పరిమాణం అనేది నిర్వహించాల్సిన నియంత్రణ, అలారం, పర్యవేక్షణ మరియు సహాయక సర్క్యూట్ల సంఖ్యకు అనుగుణంగా ఉండాలి. 61 కోర్ల ద్వారా సిఫార్సు చేయబడిన కోర్ కాన్ఫిగరేషన్‌లను పట్టిక జాబితా చేస్తుంది, సరఫరా చేయబడిన స్పెసిఫికేషన్ ప్రకారం అనుకూల కోర్ పరిమాణాలు అందుబాటులో ఉంటాయి.
తంతులు తప్పనిసరిగా నియంత్రణ క్యాబినెట్‌లు, ట్రేలు లేదా పరికరాల కనెక్షన్‌ల గుండా వెళితే, కండక్టర్ నిర్మాణం మరియు అనుమతించదగిన బెండింగ్ పరిస్థితులను కలిసి పరిగణించాలి. అవసరమైన బెండింగ్ వ్యాసార్థం కేవలం కండక్టర్ రకం నుండి మాత్రమే ఊహించబడకుండా వర్తించే కేబుల్ స్పెసిఫికేషన్ నుండి నిర్ధారించబడాలి.
అగ్ని-నిరోధక తంతులు అవసరమైన పరీక్ష వ్యవధి, ఫైర్ ఎక్స్పోజర్ పరిస్థితులు మరియు సిస్టమ్ స్టాండర్డ్ ప్రకారం ఎంచుకోవాలి. ఒక కేబుల్ "అగ్ని నిరోధక" అనే పదం ద్వారా మాత్రమే పేర్కొనబడకూడదు; అవసరమైన పనితీరు వర్గీకరణ మరియు సహాయక పరీక్ష డాక్యుమెంటేషన్ కూడా నిర్ధారించబడాలి.
ప్రాజెక్ట్ సేకరణ కోసం, ప్రధాన ధృవీకరణ పాయింట్‌లలో కండక్టర్ మెటీరియల్ మరియు నిర్మాణం, నామమాత్రపు క్రాస్-సెక్షన్, కండక్టర్ రెసిస్టెన్స్, మైకా-టేప్ కాన్ఫిగరేషన్, PVC ఇన్సులేషన్ మందం మరియు పూర్తి-కేబుల్ కొలతలు ఉన్నాయి. ఈ కొలవగల లక్షణాలు అంగీకరించిన సాంకేతిక వివరణతో సరఫరా చేయబడిన కేబుల్‌ను పోల్చడానికి ఆచరణాత్మక ఆధారాన్ని అందిస్తాయి.
ఎగుమతి లేదా ఇంజనీరింగ్ ఆర్డర్‌ల కోసం, Qiancheng కేబుల్ స్పెసిఫికేషన్ మరియు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా అవసరమైన ఉత్పత్తి డాక్యుమెంటేషన్‌ను సమన్వయం చేయగలదు. ఒక నిర్దిష్ట అగ్ని-నిరోధక పరీక్ష నివేదిక, సర్టిఫికేట్ లేదా తనిఖీ పత్రం అవసరమైతే, అది ఆర్డర్ నిర్ధారణకు ముందు గుర్తించబడాలి, తద్వారా వర్తించే డాక్యుమెంటేషన్ వాస్తవ కేబుల్ కాన్ఫిగరేషన్‌కు వ్యతిరేకంగా తనిఖీ చేయబడుతుంది.
రేట్ చేయబడిన వోల్టేజ్ 450/750V. ఇది నిర్దేశిత అగ్ని-నిరోధక నిర్మాణం అవసరమయ్యే నియంత్రణ, పర్యవేక్షణ మరియు సహాయక సర్క్యూట్ల కోసం ఉద్దేశించబడింది.
కండక్టర్ చుట్టూ ఫైర్-రెసిస్టెంట్ లేయర్‌గా మైకా టేప్ ఉపయోగించబడుతుంది. పేర్కొన్న అగ్ని-పరీక్ష పరిస్థితులలో విద్యుత్ ఇన్సులేషన్ మరియు సర్క్యూట్ కొనసాగింపును నిర్వహించడంలో సహాయపడటం దీని పని.
పట్టిక 0.5mm² నుండి 6mm² వరకు నామమాత్రపు క్రాస్-సెక్షన్‌లను కవర్ చేస్తుంది, సంబంధిత కండక్టర్ కాన్ఫిగరేషన్‌లు, PVC ఇన్సులేషన్ మందం మరియు 20℃ DC కండక్టర్ రెసిస్టెన్స్ విలువలు ఉంటాయి.
జాబితా చేయబడిన సిఫార్సు చేయబడిన కోర్ నంబర్లు 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 మరియు 61. కస్టమ్ కోర్ పరిమాణాలను ప్రొజెక్టేషన్ ప్రకారం చర్చించవచ్చు.
అగ్ని-నిరోధక నియంత్రణ వ్యవస్థలు, పవర్-ప్లాంట్ కంట్రోల్ సర్క్యూట్లు, మెటలర్జికల్ పరికరాలు, బిల్డింగ్ మెకానికల్ మరియు ఎలక్ట్రికల్ సిస్టమ్స్, మురుగునీటి-శుద్ధి పరికరాలు మరియు అగ్ని-నిరోధక కేబుల్ నిర్మాణం అవసరమయ్యే ఇతర పారిశ్రామిక నియంత్రణ అనువర్తనాల్లో ఇది వర్తించబడుతుంది.
స్పెసిఫికేషన్ నిర్ధారణ కోసం, అవసరమైన మోడల్, కండక్టర్ క్రాస్-సెక్షన్, కోర్ పరిమాణం, కేబుల్ పొడవు, ఇన్‌స్టాలేషన్ వాతావరణం, అగ్ని-నిరోధక అవసరాలు మరియు ఏదైనా అవసరమైన సాంకేతిక పత్రాలు లేదా తనిఖీ రికార్డులను అందించడం ఉపయోగకరంగా ఉంటుంది.
