షీల్డ్ కోల్ షియరర్ రబ్బరు కేబుల్

మోడల్స్: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3, మొదలైనవి.

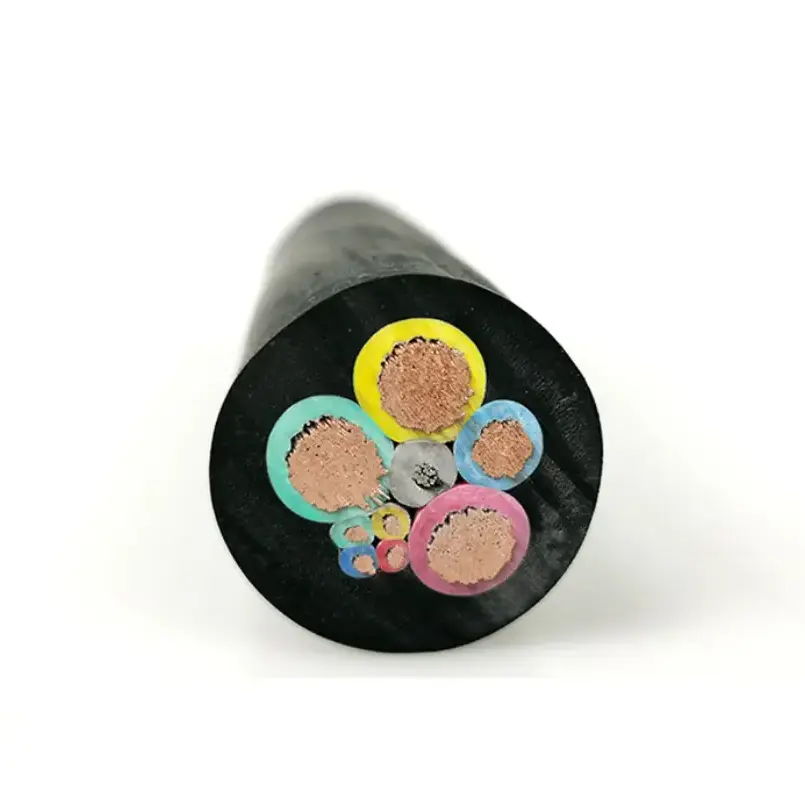

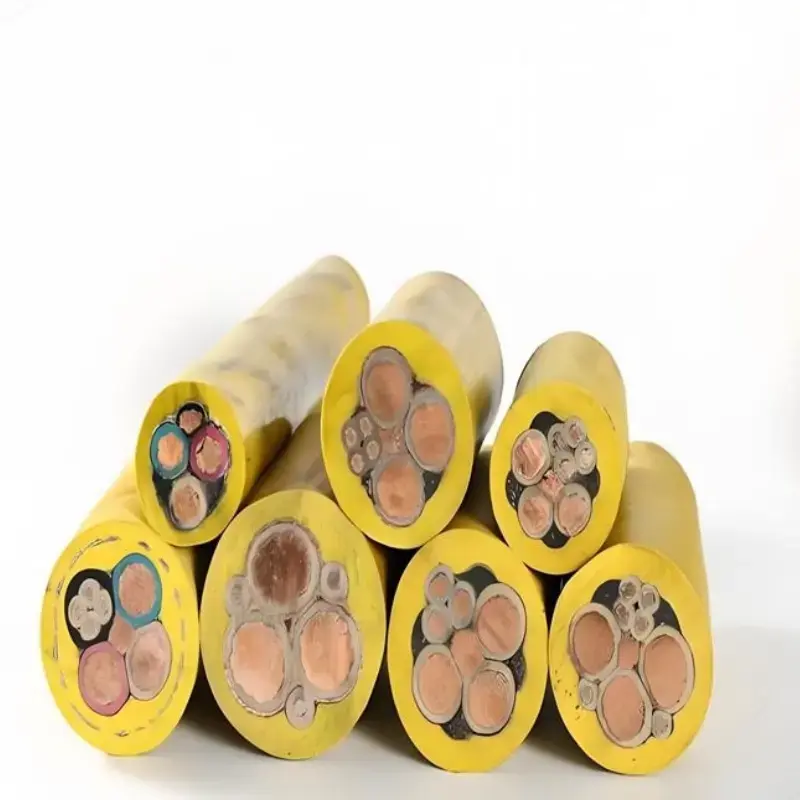

షీల్డ్ కోల్ షీరర్ రబ్బరు కేబుల్ మొబైల్ విద్యుత్ సరఫరా మరియు బొగ్గు షీరర్స్ వంటి భూగర్భ బొగ్గు-మైనింగ్ పరికరాలపై నియంత్రణ కనెక్షన్‌ల కోసం ఉపయోగించబడుతుంది. దీని నిర్మాణం బహుళ స్ట్రాండెడ్ ఆక్సిజన్ లేని రాగి కండక్టర్, ప్రత్యేక ప్రయోజన రబ్బరు ఇన్సులేషన్, మెటాలిక్ షీల్డింగ్ మరియు అధిక-బలపు రబ్బరు తొడుగును మిళితం చేస్తుంది. సరఫరా చేయబడిన స్పెసిఫికేషన్‌లు అనేక వోల్టేజ్ స్థాయిలు మరియు కేబుల్ పునరావృత కదలికలు, వంగడం, లాగడం మరియు యాంత్రిక పరిచయానికి గురయ్యే అనువర్తనాల కోసం కండక్టర్ క్రాస్-సెక్షన్‌లను కవర్ చేస్తాయి.

ఉత్పత్తి లక్షణాలు మరియు సాంకేతిక పారామితుల పట్టిక

సాధారణ అప్లికేషన్ షరతులు

ఈ కేబుల్ రకం భూగర్భ మొబైల్ మైనింగ్ పరికరాల కోసం ఉద్దేశించబడింది, ఇక్కడ విద్యుత్ కేబుల్ నిరంతర కదలిక మరియు యాంత్రిక ఒత్తిడికి గురవుతుంది. పరికరాల వోల్టేజ్, ప్రస్తుత డిమాండ్, కండక్టర్ క్రాస్-సెక్షన్, కోర్ కాన్ఫిగరేషన్ మరియు ఇన్‌స్టాలేషన్ పరిస్థితుల ప్రకారం వాస్తవ వివరణను ఎంచుకోవాలి.

1. పూర్తిగా మెకనైజ్డ్ కోల్-మైనింగ్ ఫేసెస్

బొగ్గు షీరర్లు మరియు ఇతర మొబైల్ పరికరాలకు కేబుల్ నిర్మాణాలు అవసరమవుతాయి, ఇవి పని చేసే ముఖంతో పాటు పదేపదే కదలికను కలిగి ఉంటాయి. ఫ్లెక్సిబుల్ కండక్టర్ మరియు రబ్బరు షీత్ చుట్టుపక్కల పరికరాలతో వంగడం, లాగడం మరియు సంపర్కంతో కూడిన కేబుల్ రూటింగ్ పరిస్థితులకు సరిపోతాయి.

2. మొబైల్ భూగర్భ విద్యుత్ పరికరాలు

కేబుల్ దాని రేట్ వోల్టేజ్, కోర్ అమరిక మరియు యాంత్రిక అవసరాలు సంస్థాపనతో సరిపోలినప్పుడు ఇతర మొబైల్ మైనింగ్ పరికరాలపై పవర్ మరియు నియంత్రణ కనెక్షన్ల కోసం కూడా పరిగణించబడుతుంది. స్పెసిఫికేషన్‌కు ముందు పరికరాల రకం మరియు కనెక్షన్ కాన్ఫిగరేషన్ నిర్ధారించబడాలి.

3. విద్యుదయస్కాంత జోక్యం ఉన్న ప్రాంతాలు

మెటాలిక్ షీల్డింగ్ లేయర్ కేబుల్ కోర్ల చుట్టూ వాహక అవరోధాన్ని అందిస్తుంది మరియు నియంత్రణ మరియు సిగ్నల్ సర్క్యూట్‌లపై విద్యుదయస్కాంత జోక్యం ప్రభావాన్ని తగ్గించడంలో సహాయపడుతుంది. షీల్డింగ్ అవసరాలు పరికరాల రూపకల్పన మరియు గ్రౌండింగ్ అమరికతో కలిసి విశ్లేషించబడాలి.

4. తడి, మురికి మరియు యాంత్రికంగా డిమాండ్ చేసే గని ప్రాంతాలు

రబ్బరు ఇన్సులేషన్ మరియు బయటి తొడుగు తేమ, దుమ్ము, లాగడం మరియు యాంత్రిక సంపర్కం సంభవించే భూగర్భ పరిసరాల కోసం ఉద్దేశించబడింది. కేబుల్ ఎంపిక ఇప్పటికీ సైట్ వద్ద వాస్తవ నీటి బహిర్గతం, సంస్థాపన మార్గం, ఉష్ణోగ్రత మరియు మెకానికల్ లోడింగ్ ఖాతాలోకి తీసుకోవాలి.

కీలక సాంకేతిక పరిగణనలు

బొగ్గు గని కేబుల్ ఎంపిక కోసం, విద్యుత్ రేటింగ్‌లు మాత్రమే సరిపోవు. ఆర్డర్ చేయడానికి ముందు కేబుల్ నిర్మాణం, ఇన్‌స్టాలేషన్ కదలిక, షీల్డింగ్ అవసరాలు మరియు పర్యావరణ పరిస్థితులు పరికరాలు మరియు గని లేఅవుట్‌కు వ్యతిరేకంగా తనిఖీ చేయాలి.

1. ఎలక్ట్రికల్ రేటింగ్ మరియు కండక్టర్ పరిమాణం

అందుబాటులో ఉన్న వోల్టేజ్ శ్రేణిలో 0.38/0.66 kV, 0.66/1.14 kV మరియు 1.9/3.3 kV ఉన్నాయి, సరఫరా చేయబడిన స్పెసిఫికేషన్‌లో 16 mm² నుండి 120 mm² వరకు కండక్టర్ క్రాస్-సెక్షన్‌లు జాబితా చేయబడ్డాయి. తగిన పరిమాణం పరికరాలు లోడ్, అనుమతించదగిన వోల్టేజ్ డ్రాప్, కేబుల్ పొడవు మరియు సంస్థాపన పరిస్థితులపై ఆధారపడి ఉంటుంది.

2. మొబైల్ సామగ్రి కోసం సౌకర్యవంతమైన నిర్మాణం

ఫిక్స్‌డ్-ఇన్‌స్టాలేషన్ కేబుల్ కంటే మొబైల్ మైనింగ్ కేబుల్‌పై పునరావృతమయ్యే కదలిక వివిధ యాంత్రిక డిమాండ్‌లను ఉంచుతుంది. బహుళ స్ట్రాండెడ్ కాపర్ కండక్టర్ మరియు రబ్బరు నిర్మాణం పదేపదే వంగడం మరియు టోర్షన్‌తో కూడిన అప్లికేషన్‌ల కోసం ఉద్దేశించబడింది.

3. నియంత్రణ మరియు సిగ్నల్ సర్క్యూట్‌ల కోసం షీల్డింగ్

కేబుల్ రాగి-వైర్ braid మరియు ఫైబర్ ఉపయోగించి ఒక మిశ్రమ లోహ కవచాన్ని కలిగి ఉంటుంది. అధిక-పవర్ ఎలక్ట్రికల్ పరికరాల దగ్గర నియంత్రణ సంకేతాలను మోసే ఇన్‌స్టాలేషన్‌ల కోసం, షీల్డింగ్ అమరికను పరికరాల గ్రౌండింగ్ మరియు కంట్రోల్-సిస్టమ్ అవసరాలతో సరిపోల్చాలి.

4. కోశం రక్షణ

బయటి రబ్బరు తొడుగు దుస్తులు-నిరోధకత, చమురు-నిరోధకత, డ్రాగ్-రెసిస్టెంట్ మరియు ఇంపాక్ట్-రెసిస్టెంట్‌గా పేర్కొనబడింది. కేబుల్ మొబైల్ మెషినరీకి దగ్గరగా ఉన్న చోట లేదా పదేపదే మెకానికల్ పరిచయానికి గురైనప్పుడు ఈ లక్షణాలు సంబంధితంగా ఉంటాయి.

5. ఫ్లేమ్-రిటార్డెంట్ పనితీరు

సరఫరా చేయబడిన స్పెసిఫికేషన్ MT 386 మైనింగ్ ఫ్లేమ్-రిటార్డెంట్ అవసరాలకు అనుగుణంగా ఉందని పేర్కొంది, మంటను తొలగించిన తర్వాత స్వీయ-ఆర్పివేయడం కూడా ఉంటుంది. గనికి నిర్దిష్ట ధృవీకరణ లేదా పరీక్ష రికార్డులు అవసరమైనప్పుడు ప్రాజెక్ట్ డాక్యుమెంటేషన్ మరియు వర్తించే కేబుల్ స్పెసిఫికేషన్‌ను తనిఖీ చేయాలి.

నాణ్యత మరియు డాక్యుమెంటేషన్

మైనింగ్ కేబుల్ సేకరణ కోసం, సాంకేతిక ధృవీకరణ ఉత్పత్తి మోడల్, రేట్ వోల్టేజ్, కండక్టర్ క్రాస్-సెక్షన్, కోర్ కాన్ఫిగరేషన్, ఎలక్ట్రికల్ టెస్ట్ అవసరాలు మరియు వర్తించే మైనింగ్ ప్రమాణాలను కవర్ చేయాలి. ఈ వివరాలు కేవలం నామమాత్రపు వోల్టేజీని ఎంచుకోకుండా పరికరాలు మరియు ఇన్‌స్టాలేషన్ పరిస్థితులతో కేబుల్‌ను సరిపోల్చడానికి ఆచరణాత్మక ఆధారాన్ని అందిస్తాయి.

Qiancheng యొక్క కేబుల్ ఉత్పత్తి మరియు తనిఖీ ప్రక్రియ వర్తించే ఉత్పత్తి వివరణ మరియు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా డాక్యుమెంట్ చేయబడుతుంది. అవసరమైన చోట సేకరణ మరియు అంగీకార ప్రక్రియలో భాగంగా పరీక్ష రికార్డులు, సాంకేతిక పారామితులు మరియు ఇతర సహాయక పత్రాలను సమీక్షించవచ్చు.

బొగ్గు-మైనింగ్ అప్లికేషన్లలో నిర్మాణం ఎందుకు ముఖ్యమైనది

1. ఫ్లెక్సిబుల్ కండక్టర్ నిర్మాణం

మల్టీ-స్ట్రాండ్డ్ ఆక్సిజన్-ఫ్రీ కాపర్ కండక్టర్ మొబైల్ పరికరాల ఆపరేషన్ సమయంలో పదేపదే బెండింగ్ మరియు టోర్షన్‌ను కల్పించడానికి ఉద్దేశించబడింది. అవసరమైన విద్యుత్ లోడ్ మరియు కేబుల్ స్పెసిఫికేషన్ ప్రకారం కండక్టర్ పరిమాణాన్ని ఎంచుకోవచ్చు.

2. కంబైన్డ్ పవర్ మరియు కంట్రోల్ కాన్ఫిగరేషన్

సరఫరా చేయబడిన స్పెసిఫికేషన్ కాంపోజిట్ పవర్-కోర్ మరియు కంట్రోల్-కోర్ నిర్మాణాలను కలిగి ఉంటుంది. ఈ కాన్ఫిగరేషన్ కేబుల్ రూటింగ్‌ను సులభతరం చేయగలదు, ఇక్కడ విద్యుత్ మరియు నియంత్రణ కనెక్షన్‌లు రెండూ అవసరం, పరికరాల కనెక్షన్ అవసరాలకు లోబడి ఉంటాయి.

3. మెటాలిక్ షీల్డింగ్

విద్యుత్ కేబుల్స్ మరియు కంట్రోల్ సర్క్యూట్‌లు ఒకే మొబైల్ పరికరాల వాతావరణంలో పనిచేసే ఇన్‌స్టాలేషన్‌లకు షీల్డింగ్ నిర్మాణం సంబంధితంగా ఉంటుంది. దీని ప్రభావం షీల్డ్ ముగింపు మరియు గ్రౌండింగ్‌తో సహా పూర్తి సిస్టమ్ డిజైన్‌పై ఆధారపడి ఉంటుంది.

4. రబ్బరు ఇన్సులేషన్ మరియు షీత్

రబ్బరు పదార్థాలు ఇన్సులేషన్ మరియు బాహ్య రక్షణ పొర రెండింటికీ ఉపయోగించబడతాయి. పేర్కొన్న నిర్మాణం మొబైల్ భూగర్భ పరికరాలతో సంబంధం ఉన్న డిమాండ్ మెకానికల్ పరిస్థితుల కోసం వెలికితీత, చిరిగిపోవడం, ధరించడం, చమురు మరియు ప్రభావానికి నిరోధకతను అందిస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఏ వోల్టేజ్ మరియు కండక్టర్ పరిమాణాలు అందుబాటులో ఉన్నాయి?

A: సరఫరా చేయబడిన లక్షణాలు 16 mm² నుండి 120 mm² వరకు కండక్టర్ క్రాస్-సెక్షన్‌లతో 0.38/0.66 kV, 0.66/1.14 kV మరియు 1.9/3.3 kV రేట్ చేయబడిన వోల్టేజ్‌లను కవర్ చేస్తాయి. పరికరాలు మరియు అప్లికేషన్ ప్రకారం నిర్దిష్ట కోర్ ఏర్పాట్లు మరియు నమూనాలు నిర్ధారించబడాలి.

Q2: ఈ కేబుల్‌లో ఉపయోగించిన షీల్డింగ్ నిర్మాణం ఏమిటి?

A: కేబుల్ రాగి-వైర్ braid మరియు ఫైబర్‌తో కూడిన మిశ్రమ లోహ కవచాన్ని ఉపయోగిస్తుంది. ఇది కేబుల్ లోపల సర్క్యూట్‌లను ప్రభావితం చేసే విద్యుదయస్కాంత జోక్యాన్ని తగ్గించడానికి ఉద్దేశించబడింది, అయితే మొత్తం షీల్డింగ్ పనితీరు సరైన ఇన్‌స్టాలేషన్ మరియు గ్రౌండింగ్‌పై ఆధారపడి ఉంటుంది.

Q3: ఈ రకమైన మైనింగ్ కేబుల్ సాధారణంగా ఎక్కడ ఉపయోగించబడుతుంది?

A: షీల్డ్ కోల్ షీరర్ రబ్బర్ కేబుల్ ప్రధానంగా మొబైల్ భూగర్భ మైనింగ్ పరికరాలు మరియు బొగ్గు గనుల పని ముఖాలతో అనుబంధించబడింది. వోల్టేజ్, కండక్టర్ పరిమాణం, కోర్ కాన్ఫిగరేషన్ మరియు మెకానికల్ అవసరాలు అనుకూలంగా ఉన్నప్పుడు బొగ్గు షీరర్లు మరియు ఇతర మొబైల్ పరికరాల కోసం దీనిని పరిగణించవచ్చు.

Q4: ఆర్డర్ చేయడానికి ముందు ఏమి నిర్ధారించాలి?

A: పరికరాలు రేట్ చేయబడిన వోల్టేజ్, కండక్టర్ క్రాస్-సెక్షన్, కోర్ల సంఖ్య మరియు రకం, కేబుల్ పొడవు, షీల్డింగ్ అవసరాలు, ఇన్‌స్టాలేషన్ పద్ధతి మరియు పర్యావరణ పరిస్థితులను నిర్ధారించండి. మైనింగ్ ప్రాజెక్ట్‌ల కోసం, ఉత్పత్తి లేదా రవాణాకు ముందు అవసరమైన ప్రమాణాలు, సర్టిఫికేట్లు మరియు పరీక్ష డాక్యుమెంటేషన్ కూడా నిర్ధారించబడాలి.

Q5: కేబుల్ జ్వాల-నిరోధక పనితీరును కలిగి ఉందా?

A: సరఫరా చేయబడిన సాంకేతిక వివరణ కేబుల్ MT 386 మైనింగ్ ఫ్లేమ్-రిటార్డెంట్ అవసరాలకు అనుగుణంగా ఉందని మరియు మంటను తీసివేసిన తర్వాత స్వీయ-ఆర్పివేస్తుందని పేర్కొంది. ఏదైనా ప్రాజెక్ట్-నిర్దిష్ట ధృవీకరణ లేదా పరీక్ష ఆవశ్యకత ఖచ్చితమైన కేబుల్ మోడల్ మరియు వర్తించే స్పెసిఫికేషన్‌కు వ్యతిరేకంగా నిర్ధారించబడాలి.

Q6: Qiancheng ప్రాజెక్ట్ సేకరణ కోసం సాంకేతిక పత్రాలను అందించగలరా?

A: ఎంచుకున్న మోడల్ మరియు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా సాంకేతిక పారామితులు మరియు సహాయక డాక్యుమెంటేషన్ అందించబడతాయి. కొటేషన్ లేదా స్పెసిఫికేషన్ సమీక్ష కోసం, అవసరమైన వోల్టేజ్, కండక్టర్ పరిమాణం, కోర్ కాన్ఫిగరేషన్, పరిమాణం మరియు అప్లికేషన్ షరతులను అందించడం ఉపయోగకరంగా ఉంటుంది.
