మైనింగ్ ఫ్లెక్సిబుల్ షీల్డ్ రబ్బరు కేబుల్

మోడల్స్: MYP, MYPT.

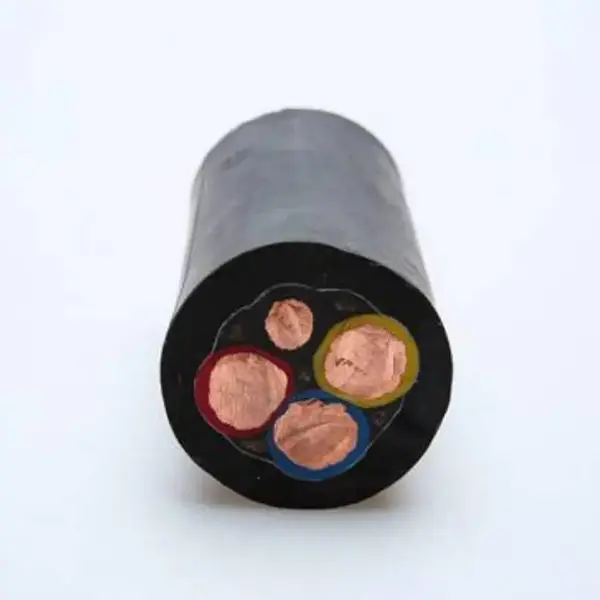

మైనింగ్ ఫ్లెక్సిబుల్ షీల్డ్ రబ్బర్ కేబుల్ అనేది భూగర్భ మైనింగ్‌లో ఉపయోగించే మొబైల్ ఎలక్ట్రికల్ పరికరాల కోసం సౌకర్యవంతమైన రబ్బరు-షీట్ కేబుల్. సరఫరా చేయబడిన ఉత్పత్తి స్పెసిఫికేషన్ MT/T 818.7-2009ని సూచిస్తుంది మరియు మల్టీ-స్ట్రాండ్ కాపర్ కండక్టర్, ప్రత్యేక-ప్రయోజన రబ్బరు ఇన్సులేషన్, కాపర్-వైర్ అల్లిన షీల్డింగ్ మరియు అధిక-బలపు రబ్బరు షీత్‌ను మిళితం చేస్తుంది. నిర్మాణం పదేపదే వంగడం, లాగడం, టోర్షన్ మరియు దుమ్ము, తేమ మరియు యాంత్రిక సంబంధానికి గురికావడం వంటి అనువర్తనాల కోసం ఉద్దేశించబడింది.

ఉత్పత్తి లక్షణాలు మరియు సాంకేతిక పారామితుల పట్టిక

ప్రధాన నిర్మాణ లక్షణాలు

1. ఫ్లెక్సిబుల్ కాపర్ కండక్టర్

కేబుల్ బహుళ-స్ట్రాండ్డ్ హై-ప్యూరిటీ ఆక్సిజన్-ఫ్రీ కాపర్ కండక్టర్‌ను ఉపయోగిస్తుంది. దృఢమైన కండక్టర్ నిర్మాణంతో పోలిస్తే, స్ట్రాండ్డ్ అమరిక మొబైల్ ఇన్‌స్టాలేషన్‌లకు బాగా సరిపోతుంది, ఇక్కడ పరికరాల ఆపరేషన్ సమయంలో కేబుల్ పదేపదే వంగి, తరలించబడిన లేదా వక్రీకృతమవుతుంది.

2. రబ్బరు ఇన్సులేషన్ మరియు ప్రొటెక్టివ్ షీత్

ప్రత్యేక-ప్రయోజన రబ్బరు ఇన్సులేషన్ పొర కోసం పేర్కొనబడింది, అయితే బయటి కోశం దుస్తులు-నిరోధకత, చమురు-నిరోధకత, డ్రాగ్-రెసిస్టెంట్ మరియు ఇంపాక్ట్-రెసిస్టెంట్‌గా వర్ణించబడింది. కేబుల్ పరికరాలు, బొగ్గు దుమ్ము, తేమ లేదా హైడ్రాలిక్ నూనెతో సంబంధంలోకి వచ్చే భూగర్భ మార్గాలకు ఈ పదార్థ లక్షణాలు సంబంధితంగా ఉంటాయి.

3. కాపర్-వైర్ అల్లిన షీల్డ్

సరఫరా చేయబడిన స్పెసిఫికేషన్ కనీసం 85% షీల్డింగ్ కవరేజీతో కాపర్-వైర్ అల్లిన షీల్డ్‌ను జాబితా చేస్తుంది. ఒక లోహ కవచం కేబుల్ మరియు సమీపంలోని విద్యుత్ పరికరాల మధ్య విద్యుదయస్కాంత కలయికను తగ్గిస్తుంది, అయితే వాస్తవ షీల్డింగ్ ప్రభావం కూడా కేబుల్ ఇన్‌స్టాలేషన్, షీల్డ్ ముగింపు మరియు గ్రౌండింగ్‌పై ఆధారపడి ఉంటుంది.

4. కంబైన్డ్ పవర్ మరియు కంట్రోల్ కోర్స్

నిర్మాణం ఒకే కేబుల్ అసెంబ్లీలో పవర్ మరియు కంట్రోల్ కోర్లను కలిగి ఉంటుంది. పరికరాల సర్క్యూట్ కాన్ఫిగరేషన్‌కు లోబడి మొబైల్ మైనింగ్ పరికరాలకు విద్యుత్ శక్తి మరియు అనుబంధ నియంత్రణ కనెక్షన్‌లు రెండూ అవసరమయ్యే చోట ఈ అమరిక ఉపయోగపడుతుంది.

అప్లికేషన్ షరతులు

మైనింగ్ ఫ్లెక్సిబుల్ షీల్డ్ రబ్బరు కేబుల్ భూగర్భ మొబైల్ పరికరాల కోసం ఉద్దేశించబడింది, ఇక్కడ విద్యుత్ లోడింగ్ పునరావృతమయ్యే యాంత్రిక కదలికతో కలిపి ఉంటుంది. రేట్ చేయబడిన వోల్టేజ్, కండక్టర్ క్రాస్-సెక్షన్, కోర్ అమరిక, కేబుల్ పొడవు, కదలిక నమూనా మరియు పర్యావరణ పరిస్థితుల ప్రకారం ఖచ్చితమైన మోడల్‌ను ఎంచుకోవాలి.

1. పూర్తిగా యాంత్రిక మైనింగ్ పరికరాలు

యాంత్రిక మైనింగ్ ముఖాల వెంట పనిచేసే మొబైల్ పరికరాల కోసం సౌకర్యవంతమైన నిర్మాణాన్ని ఉపయోగించవచ్చు, ఇక్కడ కేబుల్ కదలిక మరియు పదేపదే వంగడం సాధారణ ఆపరేషన్‌లో భాగం. కండక్టర్ పరిమాణం మరియు కోర్ కాన్ఫిగరేషన్ పరికరాల విద్యుత్ అవసరాలకు సరిపోలాలి.

2. భూగర్భ రహదారి సామగ్రి

భూగర్భ రహదారి మార్గాలలో పనిచేసే మొబైల్ పరికరాలకు లాగడం, ప్రభావం మరియు రాపిడికి నిరోధకత కలిగిన కేబుల్ అవసరం కావచ్చు. తగిన కేబుల్ నిర్మాణాన్ని నిర్ణయించేటప్పుడు పరికరాల రకం, సంస్థాపన మార్గం మరియు అందుబాటులో ఉన్న క్లియరెన్స్ పరిగణించాలి.

3. విద్యుదయస్కాంత జోక్యం ఉన్న ప్రాంతాలు

కంట్రోల్ లేదా మానిటరింగ్ సర్క్యూట్‌ల దగ్గర హై-పవర్ మోటార్‌లు, ఫ్రీక్వెన్సీ కన్వర్టర్‌లు లేదా ఇతర ఎలక్ట్రికల్ పరికరాలు ఇన్‌స్టాల్ చేయబడితే, మెటాలిక్ షీల్డింగ్ లేయర్ విద్యుదయస్కాంత కలపడం పరిమితం చేయడంలో సహాయపడుతుంది. సరైన షీల్డ్ కనెక్షన్ మరియు గ్రౌండింగ్ మొత్తం ఇన్‌స్టాలేషన్‌లో ముఖ్యమైన భాగాలు.

4. తేమ మరియు మురికి భూగర్భ పరిస్థితులు

రబ్బరు ఇన్సులేషన్ మరియు బయటి తొడుగు భూగర్భ వాతావరణాలను డిమాండ్ చేయడానికి ఉద్దేశించిన నిర్మాణాన్ని అందిస్తాయి. నీటి బహిర్గతం, ఉష్ణోగ్రత, చమురు పరిచయం, మెకానికల్ లోడింగ్ మరియు గని యొక్క నిర్దిష్ట అవసరాలకు వ్యతిరేకంగా వాస్తవ పర్యావరణ అనుకూలతను తనిఖీ చేయాలి.

కేబుల్ ఎంపిక కోసం సాంకేతిక పాయింట్లు

1. రేటెడ్ వోల్టేజ్ మరియు కండక్టర్ క్రాస్-సెక్షన్

సరఫరా చేయబడిన స్పెసిఫికేషన్ 0.66/1.14 kV యొక్క రేటెడ్ వోల్టేజ్ మరియు 10 mm² నుండి 150 mm² వరకు కండక్టర్ క్రాస్-సెక్షన్‌లను జాబితా చేస్తుంది. ఎంపిక కేవలం కండక్టర్ పరిమాణం కాకుండా పరికరాల లోడ్, అనుమతించదగిన వోల్టేజ్ డ్రాప్, కేబుల్ పొడవు మరియు ఊహించిన ఇన్‌స్టాలేషన్ పరిస్థితులను పరిగణనలోకి తీసుకోవాలి.

2. మెకానికల్ ఉద్యమం

మొబైల్ మైనింగ్ పరికరాల కోసం, కేబుల్ పదేపదే వంగడం, టోర్షన్ మరియు లాగడం వంటివి అనుభవించవచ్చు. అందువల్ల నిర్దిష్ట పరికరాల లేఅవుట్ కోసం కేబుల్‌ను మూల్యాంకనం చేసేటప్పుడు కండక్టర్ స్ట్రాండింగ్, ఇన్సులేషన్, షీత్ మరియు ఇన్‌స్టాలేషన్ వ్యాసార్థం కలిసి పరిగణించాలి.

3. షీల్డింగ్ అవసరాలు

సరఫరా చేయబడిన ఉత్పత్తి ≥85% కవరేజీతో రాగి-తీగ అల్లిన షీల్డ్‌ను ఉపయోగిస్తుంది. కేబుల్ వేరియబుల్-ఫ్రీక్వెన్సీ డ్రైవ్‌లు లేదా హై-పవర్ మోటార్‌లకు దగ్గరగా ఇన్‌స్టాల్ చేయబడితే, అవసరమైన షీల్డింగ్ అమరికను పరికరాల తయారీదారు యొక్క అవసరాలు మరియు గని యొక్క ఎలక్ట్రికల్ డిజైన్‌కు వ్యతిరేకంగా తనిఖీ చేయాలి.

4. ఫ్లేమ్-రిటార్డెంట్ అవసరాలు

సరఫరా చేయబడిన సాంకేతిక డేటా MT 386 మైనింగ్ ఫ్లేమ్-రిటార్డెంట్ అవసరాలకు అనుగుణంగా ఉందని మరియు జ్వాల తొలగింపు తర్వాత స్వీయ-ఆర్పివేయడాన్ని పేర్కొంది. ప్రాజెక్ట్‌కు నిర్దిష్ట గని-భద్రతా ధృవీకరణ లేదా అదనపు పరీక్ష డాక్యుమెంటేషన్ అవసరమైతే, ఆ అవసరాలు సేకరణకు ముందు ఖచ్చితమైన కేబుల్ మోడల్ కోసం నిర్ధారించబడాలి.

నాణ్యత నియంత్రణ మరియు సాంకేతిక డాక్యుమెంటేషన్

మైనింగ్ కేబుల్ సేకరణ కోసం, సాంకేతిక ధృవీకరణ మోడల్, రేటెడ్ వోల్టేజ్, కండక్టర్ క్రాస్-సెక్షన్, కోర్ అమరిక, షీల్డింగ్ నిర్మాణం, విద్యుత్ నిరోధకత మరియు వర్తించే పరీక్ష అవసరాలను కవర్ చేయాలి. ఈ వివరాలు సాధారణ పనితీరు వివరణల కంటే ఉత్పత్తి ఎంపిక మరియు అంగీకారానికి స్పష్టమైన ఆధారాన్ని అందిస్తాయి.

Qiancheng ఎంచుకున్న కేబుల్ మోడల్ మరియు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా ఉత్పత్తి వివరణలు మరియు మద్దతు సాంకేతిక డాక్యుమెంటేషన్‌ను అందించగలదు. ధృవీకరణ, పరీక్ష నివేదికలు లేదా ఇతర తనిఖీ రికార్డులు అవసరమైతే, కొటేషన్ మరియు ఆర్డర్-రివ్యూ దశలో వర్తించే పత్రాలు ధృవీకరించబడాలి.

ఆర్డర్ చేయడానికి ముందు ఏమి నిర్ధారించాలి?

1. పరికరాలు మరియు అప్లికేషన్

పరికరాల రకం, ఆపరేటింగ్ వాతావరణం మరియు కేబుల్ స్థిరమైన లేదా మొబైల్ ఆపరేషన్ కోసం ఉపయోగించబడుతుందా లేదా అనేదానిని అందించండి. ఇది సౌకర్యవంతమైన నిర్మాణం మరియు షీల్డింగ్ అమరిక వాస్తవ సంస్థాపనకు సరిపోతుందో లేదో నిర్ణయించడంలో సహాయపడుతుంది.

2. విద్యుత్ అవసరాలు

రేటెడ్ వోల్టేజ్, కండక్టర్ క్రాస్-సెక్షన్, పవర్ కోర్ల సంఖ్య, కంట్రోల్-కోర్ అవసరాలు మరియు కేబుల్ పొడవును నిర్ధారించండి. పొడవైన కేబుల్ పరుగుల కోసం, వోల్టేజ్ డ్రాప్ మరియు కండక్టర్ నిరోధకతను కూడా పరిగణించాలి.

3. యాంత్రిక పరిస్థితులు

డ్రాగింగ్ ఫ్రీక్వెన్సీ, బెండింగ్ దిశ, కనీస ఇన్‌స్టాలేషన్ వ్యాసార్థం, యంత్రాలతో పరిచయం మరియు సాధ్యమయ్యే ప్రభావం గురించి సమాచారం తగిన కేబుల్ నిర్మాణాన్ని నిర్ణయించడంలో సహాయపడుతుంది.

4. డాక్యుమెంటేషన్ అవసరాలు

ఉత్పత్తి లేదా రవాణాకు ముందు, గని, పరికరాల తయారీదారు లేదా ప్రాజెక్ట్ స్పెసిఫికేషన్‌కు అవసరమైన వర్తించే మైనింగ్ ప్రమాణాలు, ధృవీకరణ అవసరాలు, తనిఖీ రికార్డులు మరియు ఇతర సాంకేతిక పత్రాలను నిర్ధారించండి.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఏ స్పెసిఫికేషన్‌లు అందుబాటులో ఉన్నాయి?

A: సరఫరా చేయబడిన స్పెసిఫికేషన్ MYP మరియు MYPT మోడల్‌లను జాబితా చేస్తుంది, వోల్టేజ్ 0.66/1.14 kV మరియు కండక్టర్ క్రాస్-సెక్షన్‌లు 10 mm² నుండి 150 mm² వరకు ఉంటాయి. పరికరాలు మరియు సర్క్యూట్ డిజైన్ ప్రకారం అవసరమైన కోర్ అమరికను నిర్ధారించాలి.

Q2: షీల్డింగ్ లేయర్ యొక్క పని ఏమిటి?

A: కేబుల్ ≥85% పేర్కొన్న షీల్డింగ్ కవరేజీతో రాగి-తీగ అల్లిన షీల్డ్‌ను ఉపయోగిస్తుంది. షీల్డ్ సమీపంలోని విద్యుత్ పరికరాల నుండి విద్యుదయస్కాంత కలయికను తగ్గించడంలో సహాయపడుతుంది. దీని వాస్తవ ప్రభావం షీల్డ్ ముగింపు మరియు గ్రౌండింగ్‌తో సహా పూర్తి సంస్థాపనపై ఆధారపడి ఉంటుంది.

Q3: మొబైల్ భూగర్భ పరికరాల కోసం కేబుల్ ఉపయోగించవచ్చా?

A: ఫ్లెక్సిబుల్ కండక్టర్ మరియు రబ్బరు నిర్మాణం అనేవి పదే పదే వంగడం, తిప్పడం మరియు లాగడం వంటి మొబైల్ అప్లికేషన్‌ల కోసం ఉద్దేశించబడ్డాయి. తుది ఎంపిక పరికరాల కదలిక, కేబుల్ రూటింగ్, వోల్టేజ్, కండక్టర్ పరిమాణం మరియు పర్యావరణ పరిస్థితులను పరిగణనలోకి తీసుకోవాలి.

Q4: ఈ కేబుల్ కోసం ఏ ప్రమాణాలు సూచించబడ్డాయి?

A: ఉత్పత్తి సమాచారం మైనింగ్ కేబుల్ స్పెసిఫికేషన్ కోసం MT/T 818.7-2009 మరియు మైనింగ్ ఫ్లేమ్-రిటార్డెంట్ అవసరాల కోసం MT 386ని సూచిస్తుంది. వర్తించే ప్రామాణిక మరియు ధృవీకరణ పత్రాలు ఖచ్చితమైన మోడల్ మరియు ప్రాజెక్ట్ అవసరాలకు వ్యతిరేకంగా నిర్ధారించబడాలి.

Q5: కొటేషన్ కోసం ఏ సమాచారం అవసరం?

A: ప్రధాన సమాచారంలో కేబుల్ మోడల్, రేటెడ్ వోల్టేజ్, కండక్టర్ క్రాస్-సెక్షన్, కోర్ కాన్ఫిగరేషన్, అవసరమైన పొడవు, పరిమాణం, అప్లికేషన్ పరికరాలు మరియు ఇన్‌స్టాలేషన్ పరిస్థితులు ఉంటాయి. ఏదైనా ప్రాజెక్ట్-నిర్దిష్ట ధృవీకరణ లేదా తనిఖీ-పత్ర అవసరాలు కూడా అందించబడాలి.

Q6: సాంకేతిక పత్రాలను కేబుల్‌తో అందించవచ్చా?

A: ఎంచుకున్న మోడల్ మరియు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా సాంకేతిక లక్షణాలు మరియు వర్తించే సహాయక పత్రాలు అందించబడతాయి. మైనింగ్ ప్రాజెక్టుల కోసం, ఆర్డర్ ఖరారు కావడానికి ముందు అవసరమైన సర్టిఫికేట్లు మరియు పరీక్ష రికార్డులను నిర్ధారించాలి.
