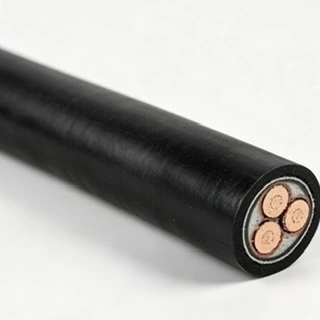

దేశీయ మరియు అంతర్జాతీయ మౌలిక సదుపాయాల ప్రాజెక్ట్‌ల కోసం, Qiancheng 6/10kV XLPE ఇన్సులేటెడ్ పవర్ కేబుల్ మీడియం-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ అప్లికేషన్‌ల కోసం రూపొందించబడింది. ఉత్పత్తి రాగి లేదా అల్యూమినియం కండక్టర్లతో అందుబాటులో ఉంది మరియు వివిధ కండక్టర్ పరిమాణాలు మరియు ఇన్‌స్టాలేషన్ పరిస్థితుల కోసం పేర్కొనవచ్చు. Qiancheng బ్యాచ్-స్థాయి నాణ్యత నియంత్రణ మరియు ఉత్పత్తి ట్రేస్బిలిటీకి మద్దతు ఇవ్వడానికి ఉత్పత్తి మరియు పరీక్ష రికార్డులను నిర్వహిస్తుంది.
|
నామినల్ కండక్టర్ క్రాస్ సెక్షనల్ ఏరియా (mm²) |
ఇన్సులేషన్ మందం (మిమీ) |
తొడుగు మందం (మిమీ) |
సుమారుగా కేబుల్ బయటి వ్యాసం (మిమీ) |
DC రెసిస్టెన్స్ Cu (Ω/కిమీ) |
DC రెసిస్టెన్స్ అల్ (Ω/కిమీ) |
పరీక్ష వోల్టేజ్ (kV/5నిమి) |
గాలిలో ఆంపాసిటీ-క్యూ (A) |
ఆంపాసిటీ-అల్ ఇన్ ఎయిర్ (A) |
ప్రత్యక్షంగా పూడ్చిపెట్టిన నేలలో ఆంపాసిటీ-క్యూ (A) |
ప్రత్యక్ష-సమాధి చేయబడిన నేలలో ఆంపాసిటీ-అల్ (A) |
|
1×251×35 |
3.43.4 |
2.02.0 |
2022 |
≤0.7270≤0.5240 |
≤1.2000≤0.8680 |
2121 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
3.43.4 |
2.02.0 |
2324 |
≤0.3870≤0.2680 |
≤0.6410≤0.4430 |
12.512.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
3.43.4 |
2.02.0 |
2628 |
≤0.1930≤0.1530 |
≤0.3200≤0.2530 |
12.512.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
3.43.4 |
2.02.0 |
3031 |
≤0.1240≤0.0991 |
≤0.2060≤0.1640 |
12.512.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
3.43.4 |
2.02.0 |
3436 |
≤0.0754≤0.0601 |
≤0.1250≤0.1000 |
12.512.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
3.43.4 |
2.52.5 |
3942 |
≤0.0470≤0.0366 |
≤0.0778≤0.0600 |
12.512.5 |
745885 |
585580 |
680765 |
520595 |
|
1×6301×800 |
3.43.4 |
2.52.6 |
4852 |
≤0.0283≤0.0221 |
≤0.0469≤0.0367 |
12.512.5 |
9801100 |
790910 |
850950 |
680765 |
|
1×10003×25 |
3.43.4 |
2.82.5 |
5742 |
≤0.0176≤0.7270 |
≤0.0291≤0.1200 |
12.512.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
3.43.4 |
2.52.5 |
4446 |
≤0.5240≤0.3870 |
≤0.8680≤0.6410 |
12.512.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
3.43.4 |
3.03.0 |
5054 |
≤0.2680≤0.1930 |
≤0.4430≤0.3200 |
12.512.5 |
210255 |
165300 |
220265 |
170210 |
|
3×1203×150 |
3.43.4 |
3.03.0 |
5862 |
≤0.1530≤0.1240 |
≤0.2530≤0.2060 |
12.512.5 |
290330 |
225255 |
300340 |
235200 |
|
3×1853×240 |
3.43.4 |
3.03.5 |
6571 |
≤0.0991≤0.0754 |
≤0.1640≤0.1250 |
12.512.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
3.43.4 |
3.53.7 |
7584 |
≤0.0601≤0.0470 |
≤0.1005≤0.0778 |
12.512.5 |
495565 |
390450 |
485520 |
390440 |
XLPE ఇన్సులేషన్ సిస్టమ్ మీడియం-వోల్టేజ్ పంపిణీకి స్థిరమైన విద్యుత్ ఇన్సులేషన్‌ను అందిస్తుంది. దీని పనితీరు ఇన్సులేషన్ నాణ్యత, కండక్టర్ డిజైన్, షీల్డింగ్ నిర్మాణం మరియు సరైన సంస్థాపనపై ఆధారపడి ఉంటుంది. రేట్ చేయబడిన వోల్టేజ్, ఆపరేటింగ్ కరెంట్, ఇన్‌స్టాలేషన్ వాతావరణం మరియు వర్తించే కేబుల్ ప్రమాణం ప్రకారం కేబుల్ స్పెసిఫికేషన్ ఎంచుకోబడాలి.
మెటాలిక్ షీల్డింగ్ లేయర్ ఇన్సులేటెడ్ కండక్టర్ చుట్టూ నియంత్రిత విద్యుత్ మార్గాన్ని అందిస్తుంది మరియు మొత్తం ఇన్సులేషన్ సిస్టమ్‌కు మద్దతు ఇస్తుంది. ఇన్‌స్టాలేషన్ తర్వాత, ముఖ్యంగా మీడియం-వోల్టేజ్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లలో విద్యుత్ పనితీరును నిర్వహించడానికి సరైన షీల్డింగ్, జాయింటింగ్ మరియు ముగింపు ముఖ్యమైనవి.
వివిధ ప్రాజెక్ట్ అవసరాల కోసం రాగి మరియు అల్యూమినియం కండక్టర్లు అందుబాటులో ఉన్నాయి. రాగి అధిక విద్యుత్ వాహకతను అందిస్తుంది, అల్యూమినియం తక్కువ సాంద్రత కలిగి ఉంటుంది మరియు కేబుల్ బరువును తగ్గిస్తుంది. కండక్టర్ ఎంపిక కేవలం కండక్టర్ మెటీరియల్ కంటే కరెంట్ కెపాసిటీ, వోల్టేజ్ డ్రాప్, ఇన్‌స్టాలేషన్ స్పేస్, కేబుల్ వెయిట్ మరియు ప్రాజెక్ట్ ధరను పరిగణనలోకి తీసుకోవాలి.
జాబితా చేయబడిన పరిమాణాలు వివిధ లోడ్ అవసరాలు మరియు సంస్థాపన పరిస్థితులను కవర్ చేస్తాయి. తుది ఎంపిక లెక్కించబడిన ఆపరేటింగ్ కరెంట్, అనుమతించదగిన వోల్టేజ్ డ్రాప్, షార్ట్-సర్క్యూట్ తట్టుకునే అవసరాలు, పరిసర పరిస్థితులు, వేసే పద్ధతి మరియు వర్తించే విద్యుత్ డిజైన్ అవసరాలపై ఆధారపడి ఉండాలి.
భూగర్భ వినియోగ సొరంగాలు, ఆసుపత్రులు, రైలు-రవాణా సౌకర్యాలు మరియు ఇతర పరివేష్టిత స్థానాల కోసం, విద్యుత్ రూపకల్పన దశలో కేబుల్ అగ్ని-పనితీరు అవసరాలు నిర్ధారించబడాలి. ప్రాజెక్ట్‌కి తక్కువ పొగ ఉద్గారాలు మరియు తగ్గిన తినివేయు వాయువులు అవసరమయ్యే చోట హాలోజన్ లేని తక్కువ-పొగ నిర్మాణాలను పేర్కొనవచ్చు. అవసరమైన నిర్మాణం వర్తించే స్థానిక ప్రమాణం మరియు ప్రాజెక్ట్ స్పెసిఫికేషన్‌కు వ్యతిరేకంగా నిర్ధారించబడాలి.
సుదూర విద్యుత్ పంపిణీ కోసం, కేబుల్ బరువు మరియు సంస్థాపన పరిస్థితులు కండక్టర్ ఎంపికలో ముఖ్యమైన కారకాలు కావచ్చు. అల్యూమినియం కండక్టర్లు మొత్తం కేబుల్ బరువును తగ్గించగలవు, అయితే అధిక వాహకత లేదా మరింత కాంపాక్ట్ కండక్టర్ అమరిక అవసరమయ్యే చోట రాగిని ఎంచుకోవచ్చు. తుది ఎంపిక విద్యుత్ గణన మరియు సంస్థాపన పరిస్థితులపై ఆధారపడి ఉండాలి.
మౌలిక సదుపాయాలు మరియు ఎగుమతి ప్రాజెక్టుల కోసం, ఉత్పత్తి రికార్డులు మరియు పరీక్ష డాక్యుమెంటేషన్ తయారీ నుండి డెలివరీ వరకు ట్రేస్బిలిటీని అందించడంలో సహాయపడతాయి. Qiancheng బ్యాచ్-సంబంధిత ఉత్పత్తి మరియు పరీక్ష రికార్డులను నిర్వహిస్తుంది, ఇది ఆర్డర్ అవసరాలకు అనుగుణంగా కస్టమర్ తనిఖీ మరియు ప్రాజెక్ట్ నాణ్యత డాక్యుమెంటేషన్‌కు మద్దతు ఇస్తుంది.
ఎగుమతి ప్రాజెక్ట్‌లకు ఫ్యాక్టరీ సర్టిఫికేట్లు, తనిఖీ రికార్డులు, సాంకేతిక లక్షణాలు మరియు ఇతర సహాయక పత్రాలు అవసరం కావచ్చు. ఉత్పత్తికి ముందు డాక్యుమెంటేషన్ అవసరాలు నిర్ధారించబడాలి, తద్వారా సరఫరా చేయబడిన పత్రాలు ఒప్పందం, తనిఖీ విధానం మరియు గమ్యం-మార్కెట్ అవసరాలకు సరిపోతాయి.
పారిశ్రామిక పార్కులు, మైనింగ్ సౌకర్యాలు, మునిసిపల్ యుటిలిటీ సొరంగాలు, రైలు-రవాణా మౌలిక సదుపాయాలు, ఆసుపత్రులు మరియు పట్టణ సబ్‌స్టేషన్‌లకు అందించే 6/10kV మీడియం-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లలో ఉత్పత్తిని ఉపయోగించవచ్చు. నిర్దిష్ట సంస్థాపన వాతావరణం మరియు విద్యుత్ లోడ్ ప్రకారం కేబుల్ నిర్మాణం మరియు కండక్టర్ పరిమాణం ఎంపిక చేయాలి.
పరిసర ఉష్ణోగ్రత 0℃ కంటే తక్కువగా ఉన్నప్పుడు, ఇన్‌స్టాలేషన్ తయారీదారు పేర్కొన్న హ్యాండ్లింగ్ ఉష్ణోగ్రతను అనుసరించాలి. ప్రీహీటింగ్ అవసరమయ్యే చోట, కేబుల్ వేయడానికి ముందు 5℃ కంటే ఎక్కువ ఉండాలి. ఇన్‌స్టాలేషన్ సమయంలో, కోశం లేదా ఇన్సులేషన్‌కు హాని కలిగించే పదునైన అంచులతో అధిక వంగడం, ప్రభావం మరియు సంబంధాన్ని నివారించండి.
కేబుల్ తొడుగులు రవాణా మరియు వేయడం సమయంలో కోతలు, రాపిడి మరియు యాంత్రిక ప్రభావం నుండి రక్షించబడాలి. భూగర్భ సంస్థాపనల కోసం, నీటి ప్రవేశాన్ని పరిమితం చేయడానికి తగిన సీలింగ్, జాయింటింగ్ మరియు ముగింపు విధానాలు అవసరం. సంస్థాపన సమయంలో పేర్కొన్న బెండింగ్ వ్యాసార్థం మరియు లాగడం టెన్షన్ కూడా గమనించాలి.
సింగిల్-కోర్ AC కేబుల్‌లను ఫెర్రో మాగ్నెటిక్ స్టీల్ కండ్యూట్‌ల ద్వారా వ్యక్తిగతంగా మళ్లించకూడదు ఎందుకంటే ప్రేరేపిత ప్రవాహాలు అదనపు వేడిని కలిగిస్తాయి. కండ్యూట్ రక్షణ అవసరమయ్యే చోట, వర్తించే విద్యుత్ సంస్థాపన అవసరాలకు అనుగుణంగా కేబుల్ అమరికను రూపొందించాలి.
డెలివరీ ప్యాకేజీలో ఆర్డర్ అవసరాలకు అనుగుణంగా ఫ్యాక్టరీ సర్టిఫికేట్లు, తనిఖీ రికార్డులు, సాంకేతిక లక్షణాలు మరియు బ్యాచ్ ట్రేసిబిలిటీ సమాచారం ఉంటాయి. విదేశీ ప్రాజెక్ట్‌ల కోసం, కస్టమ్స్, ఇన్‌స్పెక్షన్ లేదా ప్రాజెక్ట్ హ్యాండ్‌ఓవర్ కోసం అవసరమైనప్పుడు చైనీస్-ఇంగ్లీష్ డాక్యుమెంటేషన్‌ను సిద్ధం చేయవచ్చు.
స్పెసిఫికేషన్ ఎంపిక కోసం, కస్టమర్‌లు అవసరమైన వోల్టేజ్ స్థాయి, కండక్టర్ మెటీరియల్, క్రాస్-సెక్షనల్ ఏరియా, కేబుల్ పొడవు, ఇన్‌స్టాలేషన్ పద్ధతి మరియు అప్లికేషన్ పరిస్థితులను అందించగలరు. Qiancheng ఈ అవసరాలను సమీక్షించవచ్చు మరియు ఆర్డర్ కోసం సంబంధిత ఉత్పత్తి మరియు సాంకేతిక డాక్యుమెంటేషన్‌ను అందించవచ్చు.
A: ఇది పారిశ్రామిక పార్కులు, మైనింగ్ సౌకర్యాలు, మునిసిపల్ యుటిలిటీ టన్నెల్స్, రైలు-రవాణా మౌలిక సదుపాయాలు, ఆసుపత్రులు మరియు పట్టణ సబ్‌స్టేషన్లలో మధ్యస్థ-వోల్టేజ్ విద్యుత్ పంపిణీ వ్యవస్థలకు అనుకూలంగా ఉంటుంది. సంస్థాపన వాతావరణం, లోడ్ అవసరాలు మరియు వర్తించే ప్రమాణాల ప్రకారం నిర్దిష్ట నిర్మాణాన్ని ఎంచుకోవాలి.
A: ప్రాజెక్ట్‌కి అవసరమైనప్పుడు హాలోజన్ లేని తక్కువ-పొగ నిర్మాణాన్ని పేర్కొనవచ్చు. దాని అగ్ని-పనితీరు అవసరాలు ఉత్పత్తికి ముందు వర్తించే కేబుల్ ప్రమాణం, స్థానిక అగ్నిమాపక కోడ్ మరియు ప్రాజెక్ట్ స్పెసిఫికేషన్‌కు వ్యతిరేకంగా నిర్ధారించబడాలి.
A: ఎంపిక ప్రస్తుత సామర్థ్యం, వోల్టేజ్ డ్రాప్, కండక్టర్ పరిమాణం, కేబుల్ బరువు, ఇన్‌స్టాలేషన్ పరిస్థితులు మరియు ప్రాజెక్ట్ ఖర్చుపై ఆధారపడి ఉంటుంది. అధిక వాహకత అవసరమయ్యే చోట రాగి సాధారణంగా పరిగణించబడుతుంది, అయితే తక్కువ కేబుల్ బరువు ఒక ముఖ్యమైన ప్రాజెక్ట్ కారకంగా ఉన్నప్పుడు అల్యూమినియం పరిగణించబడుతుంది.
A: ఉత్పత్తి నాణ్యత మెటీరియల్ తనిఖీ, తయారీ ప్రక్రియ నియంత్రణ మరియు తుది ఉత్పత్తి పరీక్షల ద్వారా నియంత్రించబడుతుంది. ట్రేసబిలిటీ మరియు కస్టమర్ తనిఖీ అవసరాలకు మద్దతుగా బ్యాచ్-సంబంధిత ఉత్పత్తి మరియు పరీక్ష రికార్డులు నిర్వహించబడతాయి.
A: ఇన్‌స్టాలేషన్‌లో పేర్కొన్న కనీస నిర్వహణ ఉష్ణోగ్రత మరియు తయారీదారు సూచనలను అనుసరించాలి. పరిసర ఉష్ణోగ్రతలు 0℃ కంటే తక్కువగా ఉన్నప్పుడు, వేయడానికి ముందు 5℃ కంటే ఎక్కువ వేడి చేయడం అవసరం కావచ్చు. కేబుల్ అధిక బెండింగ్, ప్రభావం మరియు పదునైన అంచుల నుండి కూడా రక్షించబడాలి.
A: ఈ అమరికను సాధారణంగా నివారించాలి ఎందుకంటే ఫెర్రో అయస్కాంత ఉక్కు కండ్యూట్ లోపల ఉన్న సింగిల్-కోర్ AC కేబుల్ ప్రేరేపిత ప్రవాహాలను మరియు అదనపు వేడిని ఉత్పత్తి చేస్తుంది. కండ్యూట్ అమరిక మరియు కేబుల్ గ్రూపింగ్ వర్తించే ఇన్‌స్టాలేషన్ అవసరాలకు అనుగుణంగా రూపొందించబడాలి.
