Qiancheng నుండి 21/35kV XLPE ఇన్సులేటెడ్ పవర్ కేబుల్ అర్బన్ పవర్-గ్రిడ్ పునరుద్ధరణ మరియు పారిశ్రామిక-మైనింగ్ సబ్‌స్టేషన్‌ల కోసం పవర్ ట్రాన్స్‌మిషన్ వంటి అధిక-వోల్టేజ్ మెయిన్ ట్రాన్స్‌మిషన్ లైన్‌ల నిర్మాణ అవసరాలను తీరుస్తుంది.
Qiancheng 21/35kV XLPE ఇన్సులేటెడ్ పవర్ కేబుల్. ఇది ద్వంద్వ ప్రమాణాలు GB/T 12706 మరియు IEC 60840కి అనుగుణంగా ఉంటుంది. 21/35kV రేట్ చేయబడిన వోల్టేజ్‌తో, ఇది ఒక ప్రధాన మీడియం మరియు హై-వోల్టేజ్ పవర్ ట్రాన్స్‌మిషన్ కేబుల్‌గా పనిచేస్తుంది.

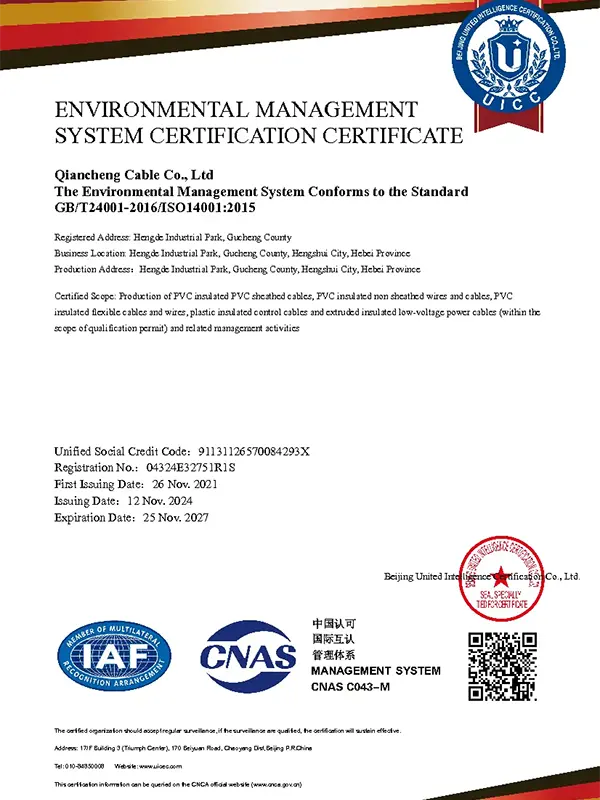

మా ఫ్యాక్టరీకి కేబుల్ తయారీలో 20 ఏళ్ల అనుభవం ఉంది. ఇది CNAS- గుర్తింపు పొందిన పరీక్షా ప్రయోగశాలతో అమర్చబడి ఉంటుంది. పూర్తి స్థాయి అర్హతలను అధికారిక వెబ్‌సైట్‌లో ధృవీకరించవచ్చు. ప్రతి బ్యాచ్ కేబుల్స్ నాణ్యత-తనిఖీ నివేదికలు మరియు ఫ్యాక్టరీ సర్టిఫికేట్‌లతో వస్తాయి మరియు అన్ని అర్హత పత్రాలు ధృవీకరణ కోసం గుర్తించబడతాయి.
800000 మీటర్ల కంటే ఎక్కువ Qiancheng 21/35kV XLPE ఇన్సులేటెడ్ పవర్ కేబుల్ సబ్‌స్టేషన్ విస్తరణ, మైనింగ్ ప్రాంతాలలో అధిక-వోల్టేజ్ పవర్-సప్లై పునరుద్ధరణ మరియు షాన్‌డాంగ్ ప్రాంతంలోని పారిశ్రామిక పార్కుల మొత్తం పవర్-డిస్ట్రిబ్యూషన్ ప్రాజెక్ట్‌ల కోసం సరఫరా చేయబడింది. ఫీల్డ్ ఆపరేషన్ పరీక్షలు 3-సంవత్సరాల నిరంతర పూర్తి-లోడ్ ఆపరేషన్ తర్వాత ఇన్సులేషన్ వృద్ధాప్యం లేదా విచ్ఛిన్నం కాదని రుజువు చేస్తాయి.
|
నామినల్ కండక్టర్ క్రాస్ సెక్షనల్ ఏరియా (mm²) |
ఇన్సులేషన్ మందం (మిమీ) |
తొడుగు మందం (మిమీ) |
సుమారుగా కేబుల్ బయటి వ్యాసం (మిమీ) |
DC రెసిస్టెన్స్ Cu (Ω/కిమీ) |
DC రెసిస్టెన్స్ అల్ (Ω/కిమీ) |
పరీక్ష వోల్టేజ్ (kV/5నిమి) |
గాలిలో ఆంపాసిటీ-క్యూ (A) |
ఆంపాసిటీ-అల్ ఇన్ ఎయిర్ (A) |
ప్రత్యక్షంగా పూడ్చిపెట్టిన నేలలో ఆంపాసిటీ-క్యూ (A) |
ప్రత్యక్ష-సమాధి చేయబడిన నేలలో ఆంపాసిటీ-అల్ (A) |
|
1×50 |
9.3 |
2.0 |
37 |
0.387 |
0.641 |
73.5 |
220 |
170 |
215 |
165 |
|
1×70 |
9.3 |
2.5 |
38 |
0.268 |
0.443 |
73.5 |
270 |
210 |
265 |
200 |
|
1×95 |
9.3 |
2.5 |
40 |
0.193 |
0.320 |
73.5 |
335 |
255 |
315 |
240 |
|
1×120 |
9.3 |
2.5 |
42 |
0.153 |
0.253 |
73.5 |
375 |
290 |
360 |
270 |
|
1×150 |
9.3 |
2.5 |
44 |
0.124 |
0.206 |
73.5 |
425 |
330 |
400 |
305 |
|
1×185 |
9.3 |
2.5 |
45 |
0.0991 |
0.164 |
73.5 |
485 |
380 |
455 |
345 |
|
1×240 |
9.3 |
2.5 |
48 |
0.0754 |
0.125 |
73.5 |
565 |
435 |
525 |
400 |
|
1×300 |
9.3 |
3.0 |
50 |
0.0601 |
0.100 |
73.5 |
650 |
510 |
595 |
455 |
|
1×400 |
9.3 |
3.0 |
53 |
0.0470 |
0.0778 |
73.5 |
760 |
595 |
680 |
525 |
|
1×500 |
9.3 |
3.0 |
55 |
0.0366 |
0.0605 |
73.5 |
875 |
690 |
775 |
600 |
|
1×630 |
9.3 |
3.1 |
60 |
0.0283 |
0.0469 |
73.5 |
1000 |
800 |
875 |
680 |
|
1×800 |
9.3 |
3.1 |
65 |
0.0221 |
0.0367 |
73.5 |
1130 |
920 |
970 |
760 |
|
1×1000 |
9.3 |
3.2 |
70 |
0.0176 |
0.0291 |
73.5 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
9.3 |
3.3 |
74 |
0.0151 |
0.0247 |
73.5 |
1350 |
1120 |
1120 |
920 |

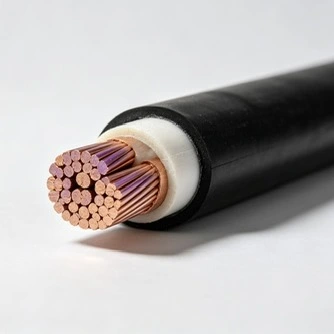

అధిక స్వచ్ఛత ఆక్సిజన్-రహిత కుదించబడిన స్ట్రాండ్డ్ కాపర్ కండక్టర్. కండక్టర్ యొక్క కొలిచిన DC నిరోధకత జాతీయ-ప్రామాణిక పరిమితుల్లో ఖచ్చితంగా ఉంచబడుతుంది, తక్కువ వాహక నష్టాన్ని కలిగి ఉంటుంది. భారీ-కరెంట్ లోడ్ ≤65K కింద ఉష్ణోగ్రత పెరుగుదలను కొలుస్తారు.
ఇంటిగ్రేటెడ్ ట్రిపుల్-కో-ఎక్స్‌ట్రషన్ ప్రాసెస్ ద్వారా తయారు చేయబడింది. గాలి ఖాళీలు లేకుండా ఇన్సులేషన్ మందం ఏకరీతిగా ఉంటుంది. ఇది బ్రేక్‌డౌన్ లేకుండా 1 గంట పాటు 42kV పవర్-ఫ్రీక్వెన్సీ వోల్టేజ్ పరీక్షను స్థిరంగా తట్టుకోగలదు. ఇది Qiancheng 21/35kV XLPE ఇన్సులేటెడ్ పవర్ కేబుల్ యొక్క కోర్ ప్రెజర్-బేరింగ్ స్ట్రక్చర్‌గా పనిచేస్తుంది.
అంతర్గత సెమీ-కండక్టివ్ షీల్డ్ మరియు బయటి సెమీ-కండక్టివ్ షీల్డ్ యొక్క మిశ్రమ నిర్మాణం, ఇది ఎలక్ట్రిక్-ఫీల్డ్ డిస్ట్రిబ్యూషన్‌ను సమం చేస్తుంది మరియు స్థానిక ఎలక్ట్రిక్-ఫీల్డ్ ఏకాగ్రత వల్ల కలిగే ఇన్సులేషన్ నష్టాన్ని నివారిస్తుంది.
స్టీల్-టేప్ కవచం అణిచివేత శక్తిని మరియు భూగర్భ త్రవ్వకాల నుండి నష్టాన్ని నిరోధిస్తుంది. HDPE ఔటర్ షీత్ యాసిడ్-క్షార తుప్పు నిరోధకత మరియు UV-వృద్ధాప్య నిరోధకతను అందిస్తుంది, ఇది బహుళ లేయింగ్ దృశ్యాలకు అనుకూలం: ప్రత్యక్ష ఖననం, కండ్యూట్ ఇన్‌స్టాలేషన్ మరియు కేబుల్-ట్రే రూటింగ్.
XLPE క్రాస్-లింక్డ్ మెటీరియల్ 90℃ ఉష్ణోగ్రత నిరోధక తరగతిని కలిగి ఉంది. ఇది కరగకుండా 5సెకన్ల పాటు 250℃ వద్ద స్వల్పకాలిక ఓవర్‌లోడ్‌ను తట్టుకోగలదు. లైన్-ఫాల్ట్ మెయింటెనెన్స్ ఫ్రీక్వెన్సీని తగ్గించి, దీర్ఘకాలిక హెవీ-లోడ్ ట్రాన్స్‌మిషన్‌లో ఇన్సులేషన్ క్షీణించదు.
కాపర్-మెటీరియల్ ఇన్‌కమింగ్ ఇన్‌స్పెక్షన్ నుండి ఫినిష్డ్-కేబుల్ డెలివరీ వరకు పరీక్షా విధానాలు. వోల్టేజ్-తట్టుకునే, పాక్షిక ఉత్సర్గ మరియు థర్మల్ ఏజింగ్ వంటి కీలక పరీక్ష డేటా సిస్టమ్‌లో నమోదు చేయబడుతుంది. కొనుగోలుదారులు బ్యాచ్ నంబర్‌ల ద్వారా మొత్తం అసలు పరీక్ష డేటాను యాక్సెస్ చేయవచ్చు.
పనితీరు కాంపాక్ట్-ఫార్మేడ్ కండక్టర్ 92% పైన ఫిల్లింగ్ కోఎఫీషియంట్‌ను సాధిస్తుంది. సాధారణ లూస్‌గా స్ట్రాండెడ్ కేబుల్‌లతో పోలిస్తే, లైన్ వోల్టేజ్ డ్రాప్ వాస్తవ కొలతలో దాదాపు 7% తగ్గుతుంది, దీర్ఘకాలిక పవర్-గ్రిడ్ ఆపరేషన్ సమయంలో విద్యుత్-వినియోగ నష్టాన్ని ఆదా చేస్తుంది.
అనుకూలీకరించదగిన Qiancheng 21/35kV XLPE ఇన్సులేటెడ్ పవర్ కేబుల్ ఎంపికలు: LSZH హాలోజన్ రహిత తక్కువ-పొగ షీత్, క్లాస్-A జ్వాల-నిరోధక రకం మరియు అగ్ని-నిరోధక రకం, సొరంగాలు మరియు పరివేష్టిత విద్యుత్-పంపిణీ గదులు వంటి ప్రత్యేక అగ్ని-రక్షణ పని పరిస్థితులకు అనుగుణంగా ఉంటాయి.
వేయడానికి ముందు కందకం అడుగున జరిమానా-ఇసుక కుషన్ వేయండి. ఆర్మర్డ్ కేబుల్స్ యొక్క ఖననం లోతు ≥0.8m. హెవీ-వెహికల్ రోలింగ్‌కు లోబడి ఉన్న ప్రాంతాలను నివారించండి. తరువాత తవ్వకం ద్వారా కేబుల్ కత్తిరించబడకుండా నిరోధించడానికి నిర్మాణం తర్వాత పూర్తి రూట్ మార్కింగ్.
సింగిల్ Qiancheng 21/35kV XLPE ఇన్సులేటెడ్ పవర్ కేబుల్ కోసం, లేయింగ్ బెండింగ్ రేడియస్ కేబుల్ బయటి వ్యాసం కంటే తక్కువ 15 రెట్లు ఉండాలి. దట్టమైన స్టాకింగ్ వల్ల వేడెక్కడాన్ని నివారించడానికి బహుళ-కేబుల్ అమరిక కోసం ఉష్ణ-వెదజల్లే అంతరాలను రిజర్వ్ చేయండి.
బలమైన తినివేయు మురుగునీటిలో దీర్ఘకాలం ముంచడం మరియు తీవ్రమైన సూర్యకాంతి కింద అసురక్షిత బహిరంగ బహిర్గతం మానుకోండి. బయటి కోశం పెళుసుగా పగుళ్లు ఏర్పడకుండా నిరోధించడానికి 0℃ కంటే తక్కువ ఉష్ణోగ్రతల వద్ద కేబుల్‌లను ముందుగా వేడి చేయండి.
పవర్-ఫ్రీక్వెన్సీ వోల్టేజ్-తట్టుకునే రీటెస్ట్ వేయడం పూర్తయిన తర్వాత నిర్వహించబడుతుంది. పరీక్షల్లో ఉత్తీర్ణత సాధించిన తర్వాత మాత్రమే పవర్ ఆన్ స్విచ్చింగ్ అనుమతించబడుతుంది. ఆన్-సైట్ అంగీకార మార్గదర్శకాన్ని అందించడానికి మా వృత్తిపరమైన సాంకేతిక నిపుణులను పంపవచ్చు.
A: సాంప్రదాయిక వదులుగా స్ట్రాండెడ్ కండక్టర్‌తో పోలిస్తే, కుదించబడిన నిర్మాణం కండక్టర్ అంతరాలను తగ్గిస్తుంది మరియు తక్కువ విద్యుత్ నిరోధకతకు మద్దతు ఇస్తుంది. ఇది అధిక-కరెంట్ లోడింగ్ కింద ఉష్ణోగ్రత పెరుగుదలను నిర్వహించడంలో సహాయపడుతుంది, ఇది దీర్ఘకాలిక విద్యుత్ ప్రసార అనువర్తనాలకు ఉపయోగపడుతుంది.
A: XLPE ఇన్సులేషన్ యొక్క దీర్ఘకాలిక ఆపరేటింగ్ ఉష్ణోగ్రత 90℃. షార్ట్-సర్క్యూట్ లేదా స్వల్ప-కాల ఓవర్‌లోడ్ పరిస్థితులలో, ఇన్సులేషన్ నిర్దిష్ట స్వల్ప కాలానికి 250℃ వరకు ఉష్ణోగ్రతను తట్టుకోగలదు. వాస్తవ ఆపరేటింగ్ పరిమితులు వర్తించే కేబుల్ ప్రమాణం మరియు ఇన్‌స్టాలేషన్ షరతులను అనుసరించాలి.
A: లోపలి మరియు బయటి సెమీ-కండక్టివ్ పొరలు ఇన్సులేషన్ చుట్టూ విద్యుత్-క్షేత్ర పంపిణీని నియంత్రించడంలో సహాయపడతాయి. కండక్టర్ మరియు ఇన్సులేషన్ ఇంటర్‌ఫేస్‌ల వద్ద స్థానికీకరించిన ఎలక్ట్రిక్-ఫీల్డ్ ఏకాగ్రతను తగ్గించడం ద్వారా, షీల్డింగ్ సిస్టమ్ అధిక-వోల్టేజ్ ఆపరేషన్ సమయంలో స్థిరమైన ఇన్సులేషన్ పనితీరుకు మద్దతు ఇస్తుంది.
A: నేరుగా ఖననం చేయడానికి అదనపు యాంత్రిక రక్షణ అవసరమయ్యే చోట సాయుధ నిర్మాణానికి సాధారణంగా ప్రాధాన్యత ఇవ్వబడుతుంది. కందకం దిగువన తగిన ఇసుక పరిపుష్టిని అందించవచ్చు మరియు ఖననం లోతు వర్తించే ప్రాజెక్ట్ నిర్దేశానికి అనుగుణంగా ఉండాలి. సంస్థాపన తర్వాత కేబుల్ మార్గాలను కూడా స్పష్టంగా గుర్తించాలి, ప్రత్యేకించి తరువాత తవ్వకం లేదా వాహనాల రాకపోకలు సంభవించే ప్రదేశాలలో.
A: వర్తించే స్పెసిఫికేషన్ వేరే విధంగా పేర్కొంటే తప్ప, ఒక కేబుల్ యొక్క కనిష్ట బెండింగ్ వ్యాసార్థం దాని బయటి వ్యాసం కంటే 15 రెట్లు తక్కువ ఉండకూడదు. అనేక తంతులు సమాంతరంగా వ్యవస్థాపించబడినప్పుడు, వేడి వెదజల్లడానికి తగిన అంతరాన్ని నిర్వహించాలి. అనవసరమైన ఉష్ణోగ్రత పెరుగుదలను నివారించడానికి అధిక స్టాకింగ్‌ను నివారించాలి.
A: ఈ పరిసరాల కోసం ఎంచుకున్న కేబుల్ నిర్మాణం ధృవీకరించబడితే తప్ప, బలమైన తినివేయు మురుగునీటికి మరియు తీవ్రమైన సూర్యకాంతితో అసురక్షిత బహిరంగ పరిస్థితులకు దీర్ఘకాలికంగా గురికాకుండా నివారించాలి. 0℃ కంటే తక్కువ పరిసర ఉష్ణోగ్రతల వద్ద ఇన్‌స్టాలేషన్ కోసం, కోశం పెళుసుగా దెబ్బతినే ప్రమాదాన్ని తగ్గించడానికి తగిన ప్రీహీటింగ్ చర్యలు తీసుకోవాలి.
A: ఇన్‌స్టాలేషన్ తర్వాత, అవసరమైన విద్యుత్ తనిఖీ మరియు పవర్-ఫ్రీక్వెన్సీ వోల్టేజ్ తట్టుకునే పరీక్షను వర్తించే ప్రమాణం మరియు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా పూర్తి చేయాలి. అవసరమైన పరీక్షలు ఉత్తీర్ణత సాధించి, ఇన్‌స్టాలేషన్ ఆమోదించబడిన తర్వాత మాత్రమే సర్క్యూట్‌ను శక్తివంతం చేయాలి. ప్రాజెక్ట్-నిర్దిష్ట అంగీకార అవసరాల కోసం సాంకేతిక సహాయం అందించబడుతుంది.
