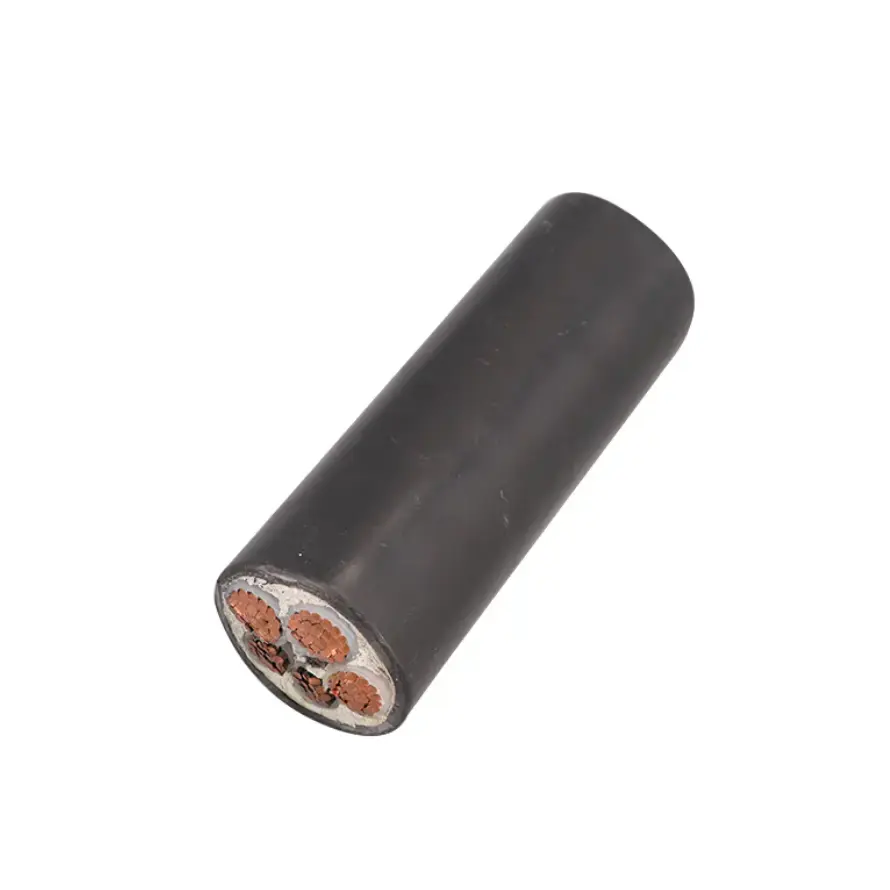

XLPE ఇన్సులేటెడ్ మైనింగ్ పవర్ కేబుల్

మోడల్: MYJV, MYJV22.

XLPE ఇన్సులేటెడ్ మైనింగ్ పవర్ కేబుల్ MT/T 818.13-2009కి అనుగుణంగా ఉంటుంది, అధిక స్వచ్ఛత ఆక్సిజన్ లేని రాగి కండక్టర్‌లు, XLPE క్రాస్-లింక్డ్ ఇన్సులేషన్ మరియు ఫ్లేమ్-రిటార్డెంట్ PVC షీత్. రేట్ చేయబడిన వోల్టేజ్ 0.6/1kV నుండి 8.7/10kV వరకు ఉంటుంది, దీర్ఘకాల ఆపరేటింగ్ ఉష్ణోగ్రత 90℃. కేబుల్ భూగర్భ మరియు ఓపెన్-పిట్ బొగ్గు గనులలో స్థిర విద్యుత్ పంపిణీ కోసం ఉద్దేశించబడింది. ఇది స్టాటిక్ ఇన్‌స్టాలేషన్ కోసం మరియు నిరంతర లాగడం లేదా పదేపదే వంగడం అవసరమయ్యే మొబైల్ పరికరాలలో ఉపయోగించరాదు.

ఉత్పత్తి లక్షణాలు మరియు సాంకేతిక పారామితుల పట్టిక

ప్రధాన నిర్మాణ లక్షణాలు

1. అధిక ఆపరేటింగ్ ఉష్ణోగ్రతల కోసం XLPE ఇన్సులేషన్

XLPE ఇన్సులేషన్ 90℃ యొక్క నిర్దిష్ట దీర్ఘకాలిక ఆపరేటింగ్ ఉష్ణోగ్రతను కలిగి ఉంది, స్వల్పకాలిక షార్ట్-సర్క్యూట్ ఉష్ణోగ్రత 250℃ వరకు ఉంటుంది. PVC ఇన్సులేషన్‌తో పోలిస్తే, XLPE స్థిరమైన పవర్ సర్క్యూట్‌ల కోసం అధిక ఉష్ణోగ్రత రేటింగ్‌ను అందిస్తుంది, ఇక్కడ కండక్టర్ లోడింగ్ మరియు పరిసర పరిస్థితులను కలిపి పరిగణించాలి.

2. కాపర్ కండక్టర్ మరియు ఎలక్ట్రికల్ పనితీరు

కండక్టర్ అధిక స్వచ్ఛత ఆక్సిజన్ లేని రాగితో తయారు చేయబడింది మరియు కేబుల్ స్పెసిఫికేషన్ ప్రకారం ఘన లేదా స్ట్రాండెడ్ నిర్మాణంలో అందుబాటులో ఉంటుంది. కండక్టర్ క్రాస్-సెక్షన్, కోర్ అమరిక మరియు రేటెడ్ వోల్టేజ్ కనెక్ట్ చేయబడిన లోడ్, ప్రసార దూరం మరియు ఇన్‌స్టాలేషన్ పరిస్థితులతో సరిపోలాలి. DC కండక్టర్ నిరోధకత వర్తించే MT 818 లేదా GB/T 3956 అవసరాలకు వ్యతిరేకంగా తనిఖీ చేయబడుతుంది.

3. ఫ్లేమ్-రిటార్డెంట్ PVC షీత్

బయటి తొడుగు కేబుల్ యొక్క బాహ్య రక్షణను అందిస్తుంది మరియు మైనింగ్ అనువర్తనాల కోసం మంట-నిరోధక లక్షణాలను కలిగి ఉంటుంది. సరఫరా చేయబడిన స్పెసిఫికేషన్ చమురు మరియు యాసిడ్-క్షార బహిర్గతం నిరోధకతను కూడా గుర్తిస్తుంది. సరైన కోశం నిర్మాణాన్ని నిర్ధారించేటప్పుడు వాస్తవ రసాయన బహిర్గతం, నీటి పరిస్థితులు, ఉష్ణోగ్రత మరియు యాంత్రిక ఒత్తిడిని పరిగణనలోకి తీసుకోవాలి.

4. ఐచ్ఛిక స్టీల్-టేప్ ఆర్మర్

అదనపు యాంత్రిక రక్షణ అవసరమయ్యే సంస్థాపనల కోసం, ఉక్కు-టేప్ సాయుధ నిర్మాణం అందుబాటులో ఉంది. MYJV22 దాని కవచం పొర ద్వారా ఆయుధాలు లేని MYJV నిర్మాణం నుండి వేరు చేయబడింది. తుది నిర్మాణాన్ని వేసే పద్ధతి, మెకానికల్ రిస్క్ మరియు వర్తించే ప్రాజెక్ట్ స్పెసిఫికేషన్ ప్రకారం ఎంచుకోవాలి.

ఇన్‌స్టాలేషన్ మరియు అప్లికేషన్ షరతులు

ఈ కేబుల్ పరిధి నిరంతర మొబైల్ సేవ కంటే స్థిర విద్యుత్ పంపిణీ కోసం ఉద్దేశించబడింది. సాధారణ అనువర్తనాల్లో భూగర్భ ప్రధాన రహదారులు, ఎలక్ట్రోమెకానికల్ గదులు, స్థిర పంపు వ్యవస్థలు, వెంటిలేషన్ పరికరాలు, కన్వేయర్ పవర్ సర్క్యూట్‌లు మరియు ఇతర స్థిర గని పవర్-డిస్ట్రిబ్యూషన్ పాయింట్‌లు ఉన్నాయి.

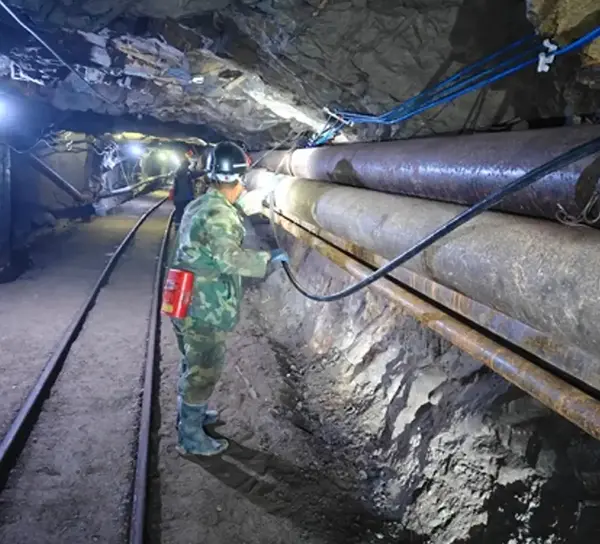

1. భూగర్భ స్థిర విద్యుత్ పంపిణీ

భూగర్భ సంస్థాపనల కోసం, కేబుల్ స్పెసిఫికేషన్‌ను రేట్ చేయబడిన వోల్టేజ్, లోడ్ కరెంట్, ఇన్‌స్టాలేషన్ మార్గం, పరిసర ఉష్ణోగ్రత, తేమ బహిర్గతం మరియు అందుబాటులో ఉన్న మెకానికల్ రక్షణకు వ్యతిరేకంగా తనిఖీ చేయాలి. ప్రభావం లేదా కుదింపు ప్రమాదం ఎక్కువగా ఉన్న ప్రాంతాల ద్వారా కేబుల్ మళ్లించబడిన చోట, పకడ్బందీగా నిర్మాణం పరిగణించబడుతుంది.

2. ఓపెన్-పిట్ మైన్ పవర్ సిస్టమ్స్

ఓపెన్-పిట్ గనులలో స్థిర సర్క్యూట్లు బహిరంగ బహిర్గతం, దుమ్ము, వర్షం మరియు ఉష్ణోగ్రత మార్పులను కలిగి ఉంటాయి. కేబుల్ ఎంపిక అవసరమైన వోల్టేజ్ స్థాయి, కండక్టర్ పరిమాణం మరియు లేయింగ్ అమరికతో పాటు ఈ పర్యావరణ పరిస్థితులను పరిగణనలోకి తీసుకోవాలి.

3. కోల్-వాషింగ్ మరియు సపోర్టింగ్ ఫెసిలిటీస్

బొగ్గు-వాషింగ్ ప్లాంట్లు, పంపు గదులు, వెంటిలేషన్ వ్యవస్థలు మరియు ఇతర సహాయక సౌకర్యాల కోసం స్థిర పవర్ సర్క్యూట్లు పరికరాల లోడ్ మరియు పంపిణీ దూరం ప్రకారం పేర్కొనబడతాయి. కేబుల్ నిర్మాణం అన్ని గని సౌకర్యాలకు ఒక వివరణను వర్తింపజేయడం కంటే వాస్తవ పర్యావరణం కోసం తనిఖీ చేయాలి.

సాంకేతిక ఎంపిక మరియు తనిఖీ

ఆర్డర్ చేయడానికి ముందు, అవసరమైన రేటెడ్ వోల్టేజ్, కండక్టర్ క్రాస్-సెక్షన్, కోర్ల సంఖ్య, కవచం నిర్మాణం, కేబుల్ పొడవు మరియు ఇన్‌స్టాలేషన్ పద్ధతిని నిర్ధారించాలి. ఎక్కువ విద్యుత్ సరఫరా మార్గాల కోసం, వోల్టేజ్ డ్రాప్ మరియు కండక్టర్ రెసిస్టెన్స్ కూడా ఊహించిన లోడ్‌తో కలిసి పరిగణించాలి.

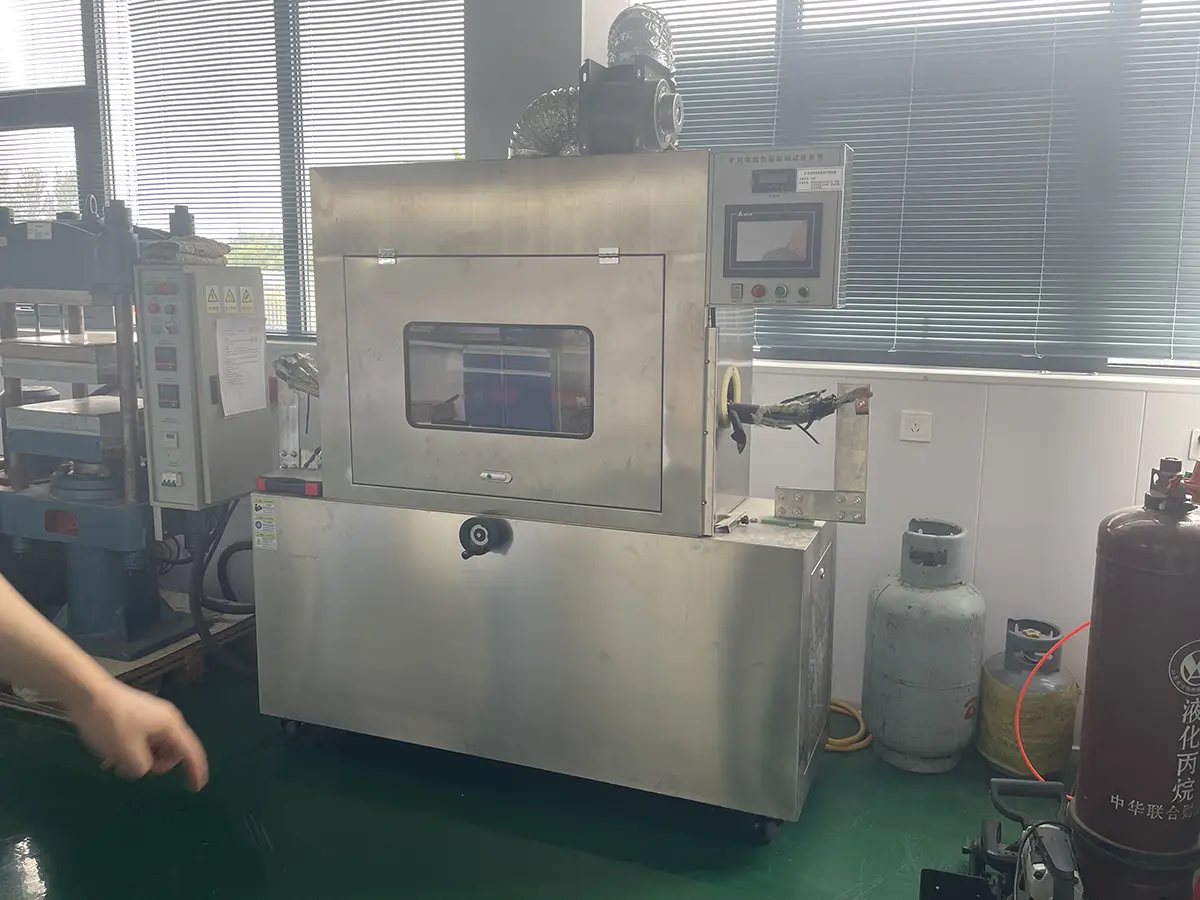

ఇన్‌కమింగ్ తనిఖీ కోసం, కొనుగోలు స్పెసిఫికేషన్‌కు వ్యతిరేకంగా ఉత్పత్తి మోడల్ మరియు కేబుల్ నిర్మాణాన్ని తనిఖీ చేయవచ్చు. ప్రాజెక్ట్ అవసరాలపై ఆధారపడి, డాక్యుమెంటేషన్ మరియు టెస్ట్ రికార్డ్‌లలో కండక్టర్ రెసిస్టెన్స్, ఇన్సులేషన్-సంబంధిత పరీక్షలు, వోల్టేజ్ తట్టుకోగల ఫలితాలు మరియు జ్వాల-నిరోధక పరీక్ష రికార్డులు ఉండవచ్చు. గని-నిర్దిష్ట ధృవీకరణ లేదా అదనపు తనిఖీ పత్రాలు అవసరమైతే, వీటిని ఉత్పత్తి మరియు రవాణాకు ముందు నిర్ధారించాలి.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఈ మైనింగ్ పవర్ కేబుల్‌కు ఏ ప్రమాణం వర్తిస్తుంది?

A: ఉత్పత్తి MT/T 818.13-2009 ప్రకారం పేర్కొనబడింది, కండక్టర్ అవసరాలు వర్తించే చోట GB/T 3956కి సూచించబడతాయి. ప్రాజెక్ట్ కోసం అవసరమైన ఖచ్చితమైన ప్రమాణం మరియు డాక్యుమెంటేషన్ ఎంచుకున్న మోడల్ మరియు రేట్ చేయబడిన వోల్టేజ్‌కు వ్యతిరేకంగా నిర్ధారించబడాలి.

Q2: ఏ వోల్టేజ్ మరియు కండక్టర్ పరిమాణాలు అందుబాటులో ఉన్నాయి?

A: జాబితా చేయబడిన రేట్-వోల్టేజ్ పరిధి 0.6/1 kV నుండి 8.7/10 kV వరకు ఉంటుంది, అయితే సాంకేతిక పట్టిక 2.5 mm² నుండి 300 mm² వరకు కండక్టర్ క్రాస్-సెక్షన్‌లను జాబితా చేస్తుంది. ఎంచుకున్న కేబుల్ స్పెసిఫికేషన్ ఆధారంగా ఖచ్చితమైన కలయికతో కోర్ కాన్ఫిగరేషన్ 3-కోర్ లేదా 3+1-కోర్ కావచ్చు.

Q3: MYJV మరియు MYJV22 మధ్య తేడా ఏమిటి?

A: MYJV అనేది XLPE-ఇన్సులేటెడ్, PVC-షీట్డ్ నిర్మాణాన్ని సూచిస్తుంది, అయితే MYJV22 స్టీల్-టేప్ ఆర్మరింగ్‌ను జోడిస్తుంది. సంస్థాపనకు అదనపు యాంత్రిక రక్షణ అవసరమయ్యే చోట సాయుధ సంస్కరణ పరిగణించబడుతుంది. తగిన నిర్మాణం కేబుల్ మార్గం మరియు వేసాయి పరిస్థితులపై ఆధారపడి ఉంటుంది.

Q4: ఈ కేబుల్‌ను బొగ్గు షీరర్లు లేదా ఇతర మొబైల్ మైనింగ్ పరికరాలపై ఉపయోగించవచ్చా?

A: No. ఈ కేబుల్ స్టాటిక్ ఇన్‌స్టాలేషన్ మరియు స్థిర విద్యుత్ పంపిణీ కోసం ఉద్దేశించబడింది. నిరంతర లాగడం, పదేపదే వంగడం లేదా ఇతర మొబైల్ సేవతో కూడిన పరికరాలకు సాధారణంగా ఆ ఆపరేటింగ్ కండిషన్ కోసం ప్రత్యేకంగా పేర్కొన్న ఫ్లెక్సిబుల్ మైనింగ్ కేబుల్ అవసరం.

Q5: కొటేషన్‌ను అభ్యర్థించేటప్పుడు ఏ సమాచారాన్ని అందించాలి?

A: అవసరమైన సమాచారంలో సాధారణంగా రేట్ చేయబడిన వోల్టేజ్, కండక్టర్ క్రాస్-సెక్షన్, కోర్ కాన్ఫిగరేషన్, కేబుల్ పొడవు, పరిమాణం, ఇన్‌స్టాలేషన్ పద్ధతి మరియు అప్లికేషన్ పరికరాలు ఉంటాయి. ప్రాజెక్ట్‌కు నిర్దిష్ట ధృవీకరణ, తనిఖీ రికార్డులు, ప్యాకింగ్ అవసరాలు లేదా సాంకేతిక పత్రాలు అవసరమైతే, వీటిని కూడా విచారణలో పేర్కొనాలి.

Q6: షిప్‌మెంట్ లేదా సైట్ అంగీకారానికి ముందు ఏమి తనిఖీ చేయాలి?

A: కొనుగోలు స్పెసిఫికేషన్‌కు వ్యతిరేకంగా కేబుల్ మోడల్, రేటెడ్ వోల్టేజ్, కండక్టర్ పరిమాణం, కోర్ కాన్ఫిగరేషన్, ఆర్మర్ రకం మరియు కేబుల్ పొడవును తనిఖీ చేయండి. ప్రాజెక్ట్‌పై ఆధారపడి, అంగీకారానికి ముందు సంబంధిత విద్యుత్ పరీక్ష ఫలితాలు, కండక్టర్ రెసిస్టెన్స్ డేటా, వోల్టేజ్ తట్టుకునే రికార్డులు, జ్వాల-నిరోధక డాక్యుమెంటేషన్ మరియు అవసరమైన సర్టిఫికేట్‌లను సమీక్షించండి.

స్థిర గని పవర్-డిస్ట్రిబ్యూషన్ సిస్టమ్స్ కోసం, XLPE ఇన్సులేటెడ్ మైనింగ్ పవర్ కేబుల్‌ను ఎలక్ట్రికల్ లోడ్, రేటెడ్ వోల్టేజ్, ఇన్‌స్టాలేషన్ పద్ధతి మరియు పర్యావరణ పరిస్థితుల ప్రకారం ఎంచుకోవాలి. నిరంతర కదలికతో కూడిన అప్లికేషన్ల కోసం, పరికరాల యాంత్రిక అవసరాలకు సరిపోయేలా కేబుల్ నిర్మాణాన్ని విడిగా సమీక్షించాలి.
