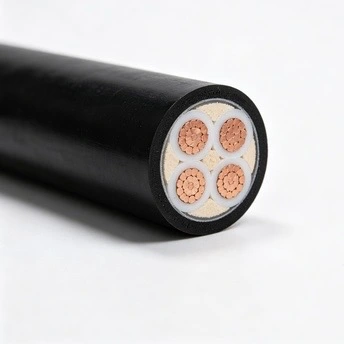

కాపర్ XLPE FR ఫైర్ రెసిస్టెంట్ తక్కువ వోల్టేజ్ పవర్ కేబుల్ తక్కువ-వోల్టేజ్ సర్క్యూట్‌ల కోసం రూపొందించబడింది, ఇక్కడ జ్వాల-వ్యాప్తి నియంత్రణ మరియు పేర్కొన్న అగ్ని పరిస్థితులలో నిరంతర విద్యుత్ సరఫరా రెండూ అవసరం. దీని నిర్మాణం ఒక రాగి కండక్టర్, XLPE ఇన్సులేషన్, మైకా ఫైర్-రెసిస్టెంట్ టేప్, ఫ్లేమ్-రిటార్డెంట్ ఫిల్లర్ మరియు ఫైర్-ఎమర్జెన్సీ పవర్ డిస్ట్రిబ్యూషన్ మరియు ఇతర తక్కువ-వోల్టేజ్ ఇన్‌స్టాలేషన్‌ల కోసం నిర్వచించబడిన అగ్ని-పనితీరు అవసరాలతో కూడిన రక్షిత బాహ్య కవచాన్ని మిళితం చేస్తుంది.
|
నామమాత్రపు విభాగం (mm²) |
కండక్టర్ వైర్ల కనీస సంఖ్య |
కండక్టర్ బయటి వ్యాసం (మిమీ) |
XLPE ఇన్సులేషన్ యొక్క నామమాత్రపు మందం /mm |
ఇన్సులేషన్ /మిమీ యొక్క సుమారుగా బయటి వ్యాసం |
20 ℃ (Ω/km) వద్ద గరిష్ట కండక్టర్ నిరోధకత రాగి |
|
1.5 |
1 |
1.36 ± 0.02 |
0.7 |
3.0 |
12.1 |
|
1.5 (B) |
7 |
1.56 ± 0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75 ± 0.02 |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
2.01 ± 0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22 ± 0.02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2.52 ± 0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72 ± 0.03 |
0.7 |
4.3 |
3.08 |
|
6 (బి) |
7 |
3.09 ± 0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9 ± 0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0 ± 0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1 ± 0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1 ± 0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2 ± 0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8 ± 0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6 ± 0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2 ± 0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6 ± 0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2 ± 0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5 ± 0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5 ± 0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3 ± 0.20 |
2.0 |
27.5 |
0.0470 |

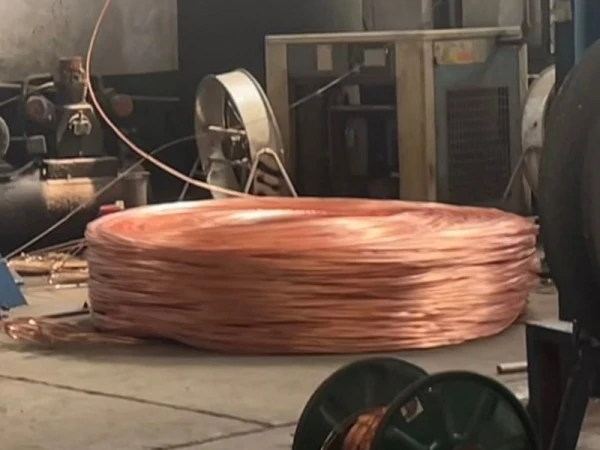

కండక్టర్ విద్యుద్విశ్లేషణ రాగి నుండి తయారు చేయబడింది మరియు పేర్కొన్న క్రాస్-సెక్షన్ ప్రకారం సింగిల్-వైర్ మరియు స్ట్రాండెడ్ నిర్మాణాలలో అందుబాటులో ఉంటుంది. ఎగువ పట్టికలోని కండక్టర్ నిరోధక విలువలు విద్యుత్ ఎంపికకు ప్రత్యక్ష సూచనను అందిస్తాయి. స్ట్రాండ్డ్ కండక్టర్లు కూడా ఎక్కువ సౌలభ్యాన్ని అందించగలవు, ఇక్కడ కేబుల్ మార్గంలో వంపులు, ట్రేలు లేదా వాహకాలు ఉంటాయి.
ప్రాథమిక అగ్ని-నిరోధక అవరోధంగా కండక్టర్ అసెంబ్లీ చుట్టూ డబుల్-లేయర్ మైకా టేప్ వర్తించబడుతుంది. పేర్కొన్న అగ్ని పరీక్షలో, మైకా పొర కండక్టర్ మరియు ఇన్సులేషన్ సిస్టమ్‌ను ప్రత్యక్ష ఉష్ణ బహిర్గతం నుండి రక్షించడంలో సహాయపడుతుంది మరియు అవసరమైన పరీక్ష వ్యవధి కోసం సర్క్యూట్ సమగ్రతకు మద్దతు ఇస్తుంది. అగ్ని-నిరోధక పనితీరు కేవలం ఉష్ణోగ్రత ఆధారంగా కాకుండా వర్తించే ఉత్పత్తి ప్రమాణం మరియు పరీక్ష నివేదిక ప్రకారం మూల్యాంకనం చేయాలి.
XLPE కండక్టర్ చుట్టూ ప్రధాన విద్యుత్ ఇన్సులేషన్‌ను అందిస్తుంది. దీని సాధారణంగా పేర్కొన్న నిరంతర ఆపరేటింగ్ ఉష్ణోగ్రత 90 ℃, వర్తించే కేబుల్ డిజైన్ మరియు ప్రమాణానికి లోబడి ఉంటుంది. సాంప్రదాయ PVC ఇన్సులేషన్‌తో పోలిస్తే, XLPE అధిక ఉష్ణ సామర్థ్యం మరియు వృద్ధాప్యం మరియు అనేక రసాయన వాతావరణాలకు మంచి ప్రతిఘటనను కలిగి ఉంది, ఇది అధిక ఆపరేటింగ్ ఉష్ణోగ్రతలకు బహిర్గతమయ్యే పవర్ సర్క్యూట్‌లకు అనుకూలంగా ఉంటుంది.
కేబుల్ భాగాల మధ్య అంతర్గత ఖాళీలను ఆక్రమించడానికి మరియు ఉద్దేశించిన కేబుల్ జ్యామితిని నిర్వహించడానికి ఫ్లేమ్-రిటార్డెంట్ ఫిల్లర్ ఉపయోగించబడుతుంది. కేబుల్ అగ్నికి గురైనప్పుడు అంతర్గత అంతరాల ద్వారా మంట వ్యాప్తిని పరిమితం చేయడం కూడా దీని పాత్ర.
బయటి తొడుగు యాంత్రిక రక్షణను అందిస్తుంది మరియు మంట-వ్యాప్తి నియంత్రణకు దోహదం చేస్తుంది. బహిరంగ లేదా ట్రెంచ్ ఇన్‌స్టాలేషన్‌ల కోసం, UV ఎక్స్‌పోజర్, తేమ మరియు నేల పరిస్థితులకు వాస్తవ నిరోధకత పేర్కొన్న షీత్ మెటీరియల్ మరియు ప్రాజెక్ట్ అవసరాలకు వ్యతిరేకంగా తనిఖీ చేయాలి.
వర్తించే ఉత్పత్తి మరియు పరీక్ష అవసరాలు కేబుల్ నిర్మాణం, రేటెడ్ వోల్టేజ్, అగ్ని-పనితీరు వర్గీకరణ మరియు గమ్యస్థాన మార్కెట్‌పై ఆధారపడి ఉంటాయి. ఎగుమతి ప్రాజెక్ట్‌ల కోసం, కేబుల్ కాన్ఫిగరేషన్ మరియు డాక్యుమెంటేషన్ ప్రాజెక్ట్ స్పెసిఫికేషన్‌తో సరిపోయేలా ఉత్పత్తికి ముందు అవసరమైన GB, IEC లేదా డెస్టినేషన్-దేశం అవసరాలు నిర్ధారించబడాలి.
అందుబాటులో ఉన్న నాణ్యమైన డాక్యుమెంటేషన్‌లో ISO 9001 క్వాలిటీ మేనేజ్‌మెంట్, ISO 14001 ఎన్విరాన్‌మెంటల్ మేనేజ్‌మెంట్ మరియు ISO 45001 ఆక్యుపేషనల్ హెల్త్ అండ్ సేఫ్టీ సర్టిఫికేషన్‌లతో పాటు వర్తించే ఉత్పత్తి అర్హతలు మరియు ఉత్పత్తి పరీక్ష డాక్యుమెంటేషన్ ఉండవచ్చు.
అగ్ని-పనితీరు అవసరాల కోసం, పేర్కొన్న ఉత్పత్తి నిర్మాణానికి వర్తించే చోట సంబంధిత అగ్ని-సమగ్రత మరియు జ్వాల-నిరోధక పరీక్ష నివేదికలు అందించబడతాయి. బ్యాచ్-సంబంధిత ఉత్పత్తి మరియు తనిఖీ రికార్డులు ఆర్డర్ మరియు నాణ్యత-నియంత్రణ అవసరాలకు అనుగుణంగా ట్రేస్‌బిలిటీ కోసం నిర్వహించబడతాయి.
కాపర్ XLPE FR ఫైర్ రెసిస్టెంట్ తక్కువ వోల్టేజ్ పవర్ కేబుల్ వేర్వేరు అగ్ని సంబంధిత ఫంక్షన్ల కోసం ప్రత్యేక నిర్మాణ పొరలను ఉపయోగిస్తుంది. జ్వాల-నిరోధక పదార్థాలు జ్వాల వ్యాప్తిని పరిమితం చేయడానికి ఉద్దేశించబడ్డాయి, అయితే మైకా ఫైర్-రెసిస్టెంట్ లేయర్ పేర్కొన్న అగ్ని పరీక్ష సమయంలో నిరంతర సర్క్యూట్ ఆపరేషన్‌కు మద్దతు ఇస్తుంది. ఇవి వేర్వేరు పనితీరు అవసరాలు మరియు సంబంధిత పరీక్ష పద్ధతులు మరియు నివేదికల ద్వారా ధృవీకరించబడాలి.
XLPE ఇన్సులేషన్ వర్తించే స్పెసిఫికేషన్ ప్రకారం 90 ℃ వరకు నిరంతర కండక్టర్ ఆపరేటింగ్ ఉష్ణోగ్రత కోసం రూపొందించబడింది. అసలు అనుమతించదగిన కరెంట్ కండక్టర్ పరిమాణం, ఇన్‌స్టాలేషన్ పద్ధతి, పరిసర ఉష్ణోగ్రత, సమూహం మరియు ఇతర దిద్దుబాటు కారకాలపై ఆధారపడి ఉంటుంది. కేబుల్ ఎంపిక కాబట్టి ఇన్సులేషన్ ఉష్ణోగ్రత మాత్రమే కాకుండా పూర్తి సంస్థాపన పరిస్థితిపై ఆధారపడి ఉండాలి.
రాగి కండక్టర్లు తక్కువ-వోల్టేజ్ పవర్ ట్రాన్స్మిషన్ కోసం విద్యుత్ మార్గాన్ని అందిస్తాయి. వోల్టేజ్ డ్రాప్, కండక్టర్ తాపన మరియు సర్క్యూట్ రూపకల్పనను తనిఖీ చేసేటప్పుడు సాంకేతిక పట్టికలో జాబితా చేయబడిన గరిష్ట నిరోధక విలువలను ఉపయోగించవచ్చు. పూర్తయిన-కేబుల్ తనిఖీలో వర్తించే ఉత్పత్తి మరియు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా కండక్టర్ నిరోధకత, ఇన్సులేషన్ మరియు తట్టుకునే-వోల్టేజ్ పరీక్ష ఉండవచ్చు.
కండక్టర్ కొలతలు, ఇన్సులేషన్ మందం మరియు పూర్తి-కేబుల్ లక్షణాలు ఉత్పత్తి సమయంలో తనిఖీ చేయవచ్చు. తనిఖీ రికార్డులు మరియు ఉత్పత్తి డాక్యుమెంటేషన్ సంబంధిత ఉత్పత్తి బ్యాచ్ లేదా గుర్తించదగిన అవసరం ఉన్న కేబుల్ రీల్‌తో అనుబంధించబడతాయి. ఇది ఇన్‌కమింగ్ ఇన్‌స్పెక్షన్, ప్రాజెక్ట్ అంగీకారం మరియు తర్వాత మెయింటెనెన్స్ కోసం ఆచరణాత్మక ఆధారాన్ని అందిస్తుంది.
డిజైన్ కరెంట్, అనుమతించదగిన వోల్టేజ్ డ్రాప్, ఇన్‌స్టాలేషన్ పద్ధతి, పరిసర ఉష్ణోగ్రత మరియు కేబుల్ గ్రూపింగ్ ప్రకారం కండక్టర్ క్రాస్-సెక్షన్‌ను ఎంచుకోండి. సాంకేతిక పట్టికలోని విలువలు కండక్టర్ కొలతలు మరియు ప్రతిఘటనను వివరిస్తాయి, అయితే అవి స్వతంత్ర స్పృహ పట్టికగా పరిగణించబడవు.
ఆర్డర్ చేయడానికి ముందు, ప్రాజెక్ట్‌కు జ్వాల-నిరోధక పనితీరు అవసరమా, పేర్కొన్న వ్యవధిలో అగ్ని-నిరోధకత లేదా రెండూ అవసరమా అని నిర్ధారించండి. ఫైర్-ఇంటిగ్రిటీ రేటింగ్ అవసరమైన చోట, అవసరమైన పరీక్ష ఉష్ణోగ్రత, వ్యవధి, సర్క్యూట్ పరిస్థితి మరియు వర్తించే ప్రమాణం కేబుల్ పరీక్ష డాక్యుమెంటేషన్‌తో సరిపోలాలి.
తయారీదారు పేర్కొన్న కనీస ఇన్‌స్టాలేషన్ ఉష్ణోగ్రత కంటే తక్కువ నిర్మాణం కోసం, ఉత్పత్తి వివరణ ప్రకారం తగిన నిర్వహణ మరియు ప్రీహీటింగ్ విధానాలను అనుసరించాలి. ఈ XLPE-ఇన్సులేటెడ్ నిర్మాణం కోసం గరిష్ట నిరంతర కండక్టర్ ఆపరేటింగ్ ఉష్ణోగ్రత సాధారణంగా 90 ℃గా పేర్కొనబడింది. ఇన్‌స్టాలేషన్ సమయంలో హీట్ సోర్సెస్, కేబుల్ గ్రూపింగ్ మరియు పరిసర పరిస్థితులను కూడా పరిగణించాలి.
పేర్కొన్న కనీస బెండింగ్ వ్యాసార్థాన్ని మించకుండా కేబుల్ వ్యవస్థాపించబడాలి. ఈ ఉత్పత్తి కోసం అందించిన విలువలకు, రిఫరెన్స్ కనిష్ట బెండింగ్ వ్యాసార్థం సింగిల్-కోర్ కేబుల్‌ల కోసం ≥10 × కేబుల్ బయటి వ్యాసం మరియు మల్టీ-కోర్ కేబుల్‌ల కోసం ≥15 × కేబుల్ ఔటర్ వ్యాసం. అసలు ఇన్‌స్టాలేషన్ ఆవశ్యకత వర్తించే ఉత్పత్తి స్పెసిఫికేషన్‌ను అనుసరించాలి.
1. ఇండోర్ అగ్ని-అత్యవసర సర్క్యూట్లు:పేర్కొన్న అగ్నిమాపక పరిస్థితులలో నిరంతర విద్యుత్ సరఫరా అవసరమయ్యే అగ్ని-రక్షణ విద్యుత్ పంపిణీ, పరికరాల పవర్ సర్క్యూట్లు మరియు కేబుల్-ట్రే ఇన్‌స్టాలేషన్‌ల వంటి అనువర్తనాలకు అనుకూలం.
2. వాణిజ్య మరియు ప్రజా భవనాలు:ఎంచుకున్న కేబుల్ ప్రాజెక్ట్ యొక్క అగ్ని-పనితీరు మరియు విద్యుత్ అవసరాలకు అనుగుణంగా ఉన్నప్పుడు కేబుల్ ట్రేలు, షాఫ్ట్‌లు మరియు ఇతర తక్కువ-వోల్టేజ్ పంపిణీ మార్గాలను పరిగణించవచ్చు.
3. అవుట్‌డోర్ మరియు కేబుల్-ట్రెంచ్ ఇన్‌స్టాలేషన్‌లు:ఊహించిన UV, తేమ మరియు యాంత్రిక పరిస్థితులకు కోశం నిర్మాణం అనుకూలంగా ఉన్న చోట ఇన్‌స్టాలేషన్ పరిగణించబడుతుంది.
4. ప్రత్యక్ష ఖననం:ఇన్‌స్టాలేషన్ సైట్‌లో నేల, తేమ, యాంత్రిక మరియు రసాయన పరిస్థితుల కోసం కేబుల్ నిర్మాణం మరియు కోశం నిర్దేశించినప్పుడు మాత్రమే ప్రత్యక్ష ఖననం ఉపయోగించాలి.
ఫైర్-ఎమర్జెన్సీ సర్క్యూట్‌లలో ఇంటర్మీడియట్ కీళ్లను తగ్గించాలి. జాయింట్ లేదా బ్రాంచ్ కనెక్షన్ అవసరమైనప్పుడు, జాయింటింగ్ సిస్టమ్ కేబుల్ యొక్క ఎలక్ట్రికల్ రేటింగ్ మరియు అవసరమైన ఫైర్ పెర్ఫార్మెన్స్‌కి అనుకూలంగా ఉండాలి. ఫైర్-రెసిస్టెంట్ జాయింటింగ్ లేదా టెర్మినేషన్ కాంపోనెంట్‌లను కేబుల్‌పైనే ఆధారపడకుండా పూర్తి సిస్టమ్‌గా ఎంచుకోవాలి.
తనిఖీ మరియు భవిష్యత్తు నిర్వహణకు మద్దతుగా కేబుల్ గుర్తింపును రెండు చివర్లలో మరియు తగిన రూట్ పాయింట్ల వద్ద నిర్వహించాలి. లాగడం మరియు వేయడం సమయంలో, ఇన్సులేషన్ లేదా అగ్ని-నిరోధక పొరలను దెబ్బతీసే అధిక తన్యత శక్తి, పదునైన అంచులు మరియు అనియంత్రిత బెండింగ్‌ను నివారించండి.
కేబుల్ దాని అగ్ని-నిరోధక మరియు జ్వాల-నిరోధక పొరలను ఫ్యాక్టరీ-తయారీ నిర్మాణంలో అనుసంధానిస్తుంది, కేబుల్ శరీరంతో పాటు ప్రత్యేక అగ్ని-రక్షణ చికిత్స అవసరాన్ని తగ్గిస్తుంది. అయినప్పటికీ, ఫైర్-రేటెడ్ స్ట్రక్చర్‌ల ద్వారా ముగింపులు, కీళ్ళు, మద్దతులు మరియు చొచ్చుకుపోవడానికి ఇంకా పూర్తి ఇన్‌స్టాలేషన్ యొక్క అవసరమైన విద్యుత్ మరియు అగ్ని-పనితీరు లక్షణాలను నిర్వహించడానికి అనుకూలమైన ఇన్‌స్టాలేషన్ సిస్టమ్‌లు అవసరం.
A: జ్వాల-నిరోధక పనితీరు జ్వలన తర్వాత జ్వాల వ్యాప్తిని పరిమితం చేస్తుంది, అయితే ఫైర్-రెసిస్టెంట్ పనితీరు నిర్వచించిన అగ్ని పరిస్థితులలో పేర్కొన్న సర్క్యూట్ సమగ్రతను నిర్వహించడానికి సంబంధించినది. ప్రాజెక్ట్‌పై ఆధారపడి ఒకటి లేదా రెండు అవసరాలను తీర్చడానికి కేబుల్ అవసరం కావచ్చు.
A: XLPE ఈ రకమైన నిర్మాణం కోసం 90 ℃ యొక్క సాధారణ నిరంతర ఆపరేటింగ్ ఉష్ణోగ్రతతో విద్యుత్ ఇన్సులేషన్‌ను అందిస్తుంది. దీని ఉష్ణ సామర్థ్యం మరియు వృద్ధాప్య నిరోధకత తక్కువ-వోల్టేజ్ పవర్ సర్క్యూట్‌లకు అనుకూలంగా ఉంటుంది, ఇక్కడ ఆపరేటింగ్ ఉష్ణోగ్రత మరియు సేవా పరిస్థితులను పరిగణనలోకి తీసుకోవాలి.
A: లోడ్ కరెంట్, కండక్టర్ క్రాస్-సెక్షన్, అనుమతించదగిన వోల్టేజ్ డ్రాప్, ఇన్‌స్టాలేషన్ పద్ధతి, పరిసర ఉష్ణోగ్రత, కేబుల్ గ్రూపింగ్, రూట్ పొడవు మరియు అవసరమైన అగ్ని-పనితీరు స్థాయిని నిర్ధారించండి. ఈ కారకాలు నిర్దిష్ట పరిమాణం మరియు నిర్మాణం ప్రాజెక్ట్ కోసం సరిపోతాయో లేదో నిర్ణయిస్తాయి.
A: సంబంధిత ఉత్పత్తి లక్షణాలు, తనిఖీ రికార్డులు మరియు వర్తించే పరీక్ష నివేదికలు కేబుల్ నిర్మాణం మరియు ఆర్డర్ అవసరాలకు అనుగుణంగా సరఫరా చేయబడతాయి. ఎగుమతి ప్రాజెక్ట్‌ల కోసం, ఉత్పత్తికి ముందు అవసరమైన స్టాండర్డ్ మరియు డెస్టినేషన్-మార్కెట్ డాక్యుమెంటేషన్ నిర్ధారించబడాలి.
A: ఇన్‌స్టాలేషన్ ఉష్ణోగ్రత, బెండింగ్ రేడియస్, పుల్లింగ్ టెన్షన్, హీట్ సోర్సెస్, కేబుల్ గ్రూపింగ్ మరియు మెకానికల్ ప్రొటెక్షన్‌పై శ్రద్ధ వహించండి. కీళ్ళు మరియు ముగింపులు అవసరమైన ఎలక్ట్రికల్ మరియు ఫైర్-పెర్ఫార్మెన్స్ స్పెసిఫికేషన్‌లకు అనుకూలమైన భాగాలను కూడా ఉపయోగించాలి.
A: షీత్ మరియు పూర్తి కేబుల్ నిర్మాణం వాస్తవ UV, తేమ, నేల, యాంత్రిక మరియు రసాయన పరిస్థితులకు అనుకూలంగా ఉన్నప్పుడు ఈ అప్లికేషన్‌ల కోసం దీనిని పరిగణించవచ్చు. కేబుల్ యొక్క ఫైర్ రేటింగ్ నుండి నేరుగా ఖననం చేయరాదు.
