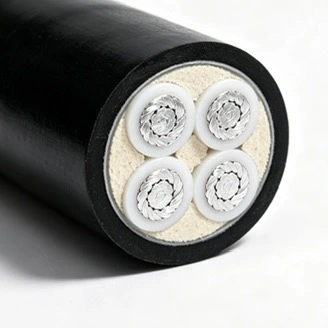

Qiancheng అల్యూమినియం XLPE FR ఫైర్ రెసిస్టెంట్ తక్కువ వోల్టేజ్ పవర్ కేబుల్ తక్కువ-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ కోసం రూపొందించబడింది, ఇక్కడ అగ్ని నిరోధకత, జ్వాల-నిరోధక పనితీరు మరియు ఇన్స్టాలేషన్ బరువు కలిసి పరిగణించాలి. కేబుల్ ఒక అల్యూమినియం కండక్టర్, XLPE ఇన్సులేషన్, మైకా ఫైర్-రెసిస్టెంట్ లేయర్ మరియు బిల్డింగ్ పవర్ సిస్టమ్స్, కేబుల్ ట్రెంచ్లు, మునిసిపల్ నెట్వర్క్లు మరియు పారిశ్రామిక సౌకర్యాలతో సహా అప్లికేషన్ల కోసం జ్వాల-నిరోధక ఔటర్ షీత్ను ఉపయోగిస్తుంది.
|
నామినల్ కండక్టర్ క్రాస్ సెక్షనల్ ఏరియా (mm²) |
ఇన్సులేషన్ మందం (మిమీ) |
తొడుగు మందం (మిమీ) |
సుమారుగా కేబుల్ బయటి వ్యాసం (మిమీ) |
ఆల్ కండక్టర్ యొక్క DC రెసిస్టెన్స్ (Ω/కిమీ) |
పరీక్ష వోల్టేజ్ (kV/5నిమి) |
ఆంపాసిటీ-అల్ ఇన్ ఎయిర్ (A) |
ప్రత్యక్ష-సమాధి చేయబడిన నేలలో ఆంపాసిటీ-అల్ (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
కండక్టర్ అల్యూమినియంను కరెంట్ మోసే పదార్థంగా ఉపయోగిస్తుంది. సమానమైన ఎలక్ట్రికల్ డిజైన్ యొక్క రాగి కండక్టర్తో పోలిస్తే, అల్యూమినియం కేబుల్ ద్రవ్యరాశిని తగ్గిస్తుంది, ఇది పొడవైన కేబుల్ పరుగులు, కేబుల్ ట్రే లోడింగ్ మరియు ఇన్స్టాలేషన్ హ్యాండ్లింగ్కు సంబంధించినది. కండక్టర్ క్రాస్-సెక్షన్ కరెంట్-వాహక సామర్థ్యం, వోల్టేజ్ డ్రాప్, ఇన్స్టాలేషన్ పరిస్థితులు మరియు వర్తించే విద్యుత్ ప్రమాణాల ప్రకారం ఎంచుకోవాలి.
క్రాస్-లింక్డ్ పాలిథిలిన్ కండక్టర్ చుట్టూ ప్రాథమిక విద్యుత్ ఇన్సులేషన్ను అందిస్తుంది. సాంప్రదాయ PVC ఇన్సులేషన్తో పోలిస్తే, XLPE సాధారణంగా దాని అధిక అనుమతించదగిన ఆపరేటింగ్ ఉష్ణోగ్రత మరియు ఉష్ణ వృద్ధాప్యానికి నిరోధకత కోసం ఎంపిక చేయబడుతుంది. వాస్తవ ఆపరేటింగ్ ఉష్ణోగ్రత, షార్ట్-సర్క్యూట్ పరిస్థితులు మరియు సేవా వాతావరణం వర్తించే ఉత్పత్తి వివరణ మరియు ఇన్స్టాలేషన్ ప్రమాణాన్ని అనుసరించాలి.
నిర్వచించబడిన అగ్ని పరిస్థితులకు గురైనప్పుడు ఇన్సులేషన్ మరియు సర్క్యూట్ సమగ్రతను నిర్వహించడంలో సహాయపడటానికి మైకా-ఆధారిత అగ్ని-నిరోధక పొరను కేబుల్ నిర్మాణంలో చేర్చారు. ఫైర్ రెసిస్టెన్స్ మరియు ఫ్లేమ్ రిటార్డెన్సీ అనేది ప్రత్యేక పనితీరు లక్షణాలు, కాబట్టి ప్రాజెక్ట్ స్పెసిఫికేషన్ మరియు అందుబాటులో ఉన్న టెస్ట్ డాక్యుమెంటేషన్కు వ్యతిరేకంగా అవసరమైన పరీక్ష పద్ధతి, వ్యవధి మరియు అంగీకార ప్రమాణాలు నిర్ధారించబడాలి.
బయటి కోశం యాంత్రిక రక్షణను అందిస్తుంది మరియు జ్వాల-నిరోధక పనితీరుకు దోహదం చేస్తుంది. బహిరంగ లేదా కందకం సంస్థాపనకు దాని అనుకూలత పేర్కొన్న కోశం సమ్మేళనం, అతినీలలోహిత ఎక్స్పోజర్, తేమ, ఉష్ణోగ్రత మరియు యాంత్రిక పరిస్థితులపై ఆధారపడి ఉంటుంది. కేబుల్ తీవ్రమైన పర్యావరణ లేదా యాంత్రిక ఒత్తిడికి గురైన చోట ఇన్స్టాలేషన్ రక్షణను పరిగణించాలి.

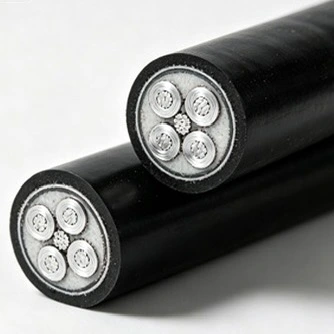

అల్యూమినియం XLPE FR ఫైర్ రెసిస్టెంట్ తక్కువ వోల్టేజ్ పవర్ కేబుల్ ఒక అల్యూమినియం కండక్టర్ను XLPE ఇన్సులేషన్, అగ్ని-నిరోధక లేయర్ మరియు జ్వాల-నిరోధక షీత్తో మిళితం చేస్తుంది. ఈ నిర్మాణం ప్రాజెక్ట్ యొక్క విద్యుత్, ఉష్ణ మరియు అగ్ని-పనితీరు అవసరాలను ఒకే మెటీరియల్ ప్రాపర్టీపై ఆధారపడకుండా విడిగా పరిగణించడానికి అనుమతిస్తుంది.
అగ్ని-నిరోధక నిర్మాణం నిర్దిష్ట అగ్ని-పరీక్ష పరిస్థితులలో సర్క్యూట్ కొనసాగింపుకు మద్దతు ఇవ్వడానికి ఉద్దేశించబడింది. ప్రతి అగ్ని దృష్టాంతానికి సాధారణ ఆపరేటింగ్ గ్యారెంటీగా పరిగణించబడకుండా సంబంధిత పరీక్ష నివేదిక నుండి ధృవీకరించబడిన వ్యవధి మరియు ఉష్ణోగ్రత తీసుకోవాలి.
జ్వాల రిటార్డెన్సీ అనేది నిర్వచించిన పరీక్షలో జ్వాల వ్యాప్తిని పరిమితం చేసే కేబుల్ నిర్మాణం యొక్క సామర్థ్యానికి సంబంధించినది. ఇది ఫైర్ రెసిస్టెన్స్ నుండి భిన్నంగా ఉంటుంది, ఇది పేర్కొన్న అగ్ని పరిస్థితులలో నిర్ణీత వ్యవధిలో సర్క్యూట్ సమగ్రతను నిర్వహించడానికి సంబంధించినది. ప్రాజెక్ట్ అంగీకారం కోసం, రెండు అవసరాలు వర్తించే ప్రమాణాలు మరియు పరీక్ష పత్రాలకు వ్యతిరేకంగా తనిఖీ చేయాలి.
XLPE ఇన్సులేషన్ బాహ్య రక్షణ పొరల నుండి కండక్టర్ను వేరు చేస్తుంది మరియు సాధారణ ఆపరేషన్ సమయంలో విద్యుత్ ఇన్సులేషన్ను అందిస్తుంది. పూర్తయిన-కేబుల్ తనిఖీలో డైమెన్షనల్ చెక్లు, కండక్టర్ రెసిస్టెన్స్, ఇన్సులేషన్-సంబంధిత పరీక్షలు మరియు ఆర్డర్ చేసిన స్పెసిఫికేషన్ మరియు వర్తించే పరీక్ష అవసరాల ప్రకారం వోల్టేజ్-తట్టుకునే పరీక్ష ఉంటాయి.

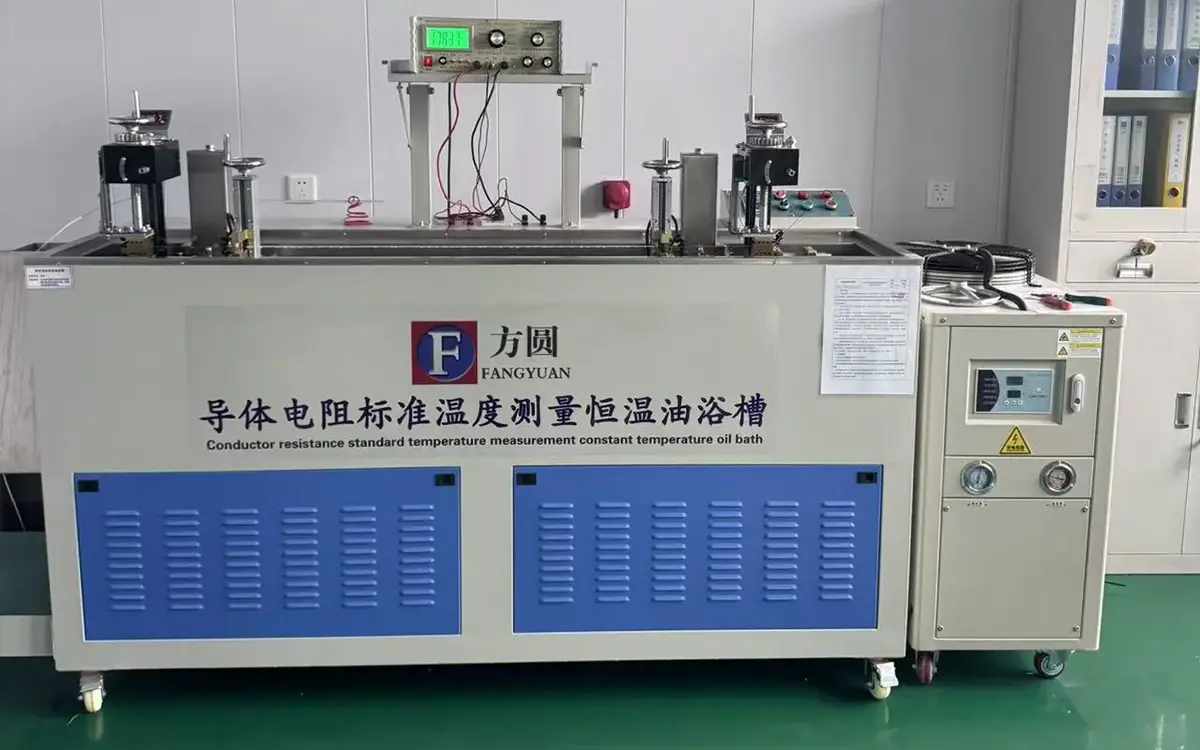

కేబుల్ ఉత్పత్తికి ముందు అల్యూమినియం కండక్టర్ మెటీరియల్ అవసరమైన విద్యుత్ మరియు డైమెన్షనల్ లక్షణాల కోసం తనిఖీ చేయాలి. ఉత్పత్తి రికార్డులు మరియు పూర్తయిన-కేబుల్ పరీక్ష ఫలితాలు బ్యాచ్ ట్రేస్బిలిటీకి ఆధారాన్ని అందిస్తాయి. ప్రాజెక్ట్ కాంట్రాక్ట్ ద్వారా అవసరమైన చోట, ఫ్యాక్టరీ తనిఖీ లేదా మూడవ పక్షం నమూనాను అంగీకరించిన తనిఖీ పరిధి ప్రకారం ఏర్పాటు చేయవచ్చు.
కేబుల్ ఎంపిక లోడ్ కరెంట్, ఇన్స్టాలేషన్ పద్ధతి, పరిసర ఉష్ణోగ్రత, కేబుల్ గ్రూపింగ్, వోల్టేజ్ డ్రాప్ మరియు షార్ట్-సర్క్యూట్ పరిస్థితులను పరిగణనలోకి తీసుకోవాలి. పట్టికలోని సామర్థ్య విలువలు జాబితా చేయబడిన కాన్ఫిగరేషన్ల కోసం సూచన డేటా; ప్రాజెక్ట్ ప్రమాణం ద్వారా అవసరమైన గణన పద్ధతి మరియు దిద్దుబాటు కారకాలను ఉపయోగించి తుది కండక్టర్ పరిమాణాన్ని నిర్ధారించాలి.
PVC ఇన్సులేషన్, PVC షీత్ లేదా హాలోజన్ లేని ఫ్లేమ్-రిటార్డెంట్ షీత్ ఉన్న కేబుల్స్ కోసం, ఇన్స్టాలేషన్ పరిసర ఉష్ణోగ్రత 0 ℃ కంటే తక్కువగా ఉండకూడదు. కేబుల్ నిర్మాణం మరియు సంస్థాపన విధానం అనుమతించినప్పుడు మాత్రమే తక్కువ-ఉష్ణోగ్రత సంస్థాపన చేపట్టాలి.
|
అంశం |
సింగిల్-కోర్ కేబుల్ |
|
మల్టీ-కోర్ కేబుల్ |
|
|
|
కవచం లేని |
పకడ్బందీగా |
కవచం లేని |
పకడ్బందీగా |
|
సంస్థాపన సమయంలో కనిష్ట బెండింగ్ వ్యాసార్థం |
20D |
15D |
15D |
12D |
|
కనెక్షన్ బాక్స్లు మరియు టెర్మినల్స్ దగ్గర కనిష్ట బెండింగ్ వ్యాసార్థం (బెండింగ్ జాగ్రత్తగా నియంత్రించబడుతుంది ఉదా. గైడ్ ప్లేట్లను రూపొందించడం ద్వారా) |
15D |
12D |
12D |
10D |
కేబుల్ వేయడం పూర్తయిన తర్వాత, 3.5 kV పరీక్ష వోల్టేజ్ వద్ద 15 నిమిషాల పాటు వోల్టేజ్-తట్టుకునే పరీక్ష నిర్వహించబడుతుంది.
అల్యూమినియం XLPE FR ఫైర్ రెసిస్టెంట్ తక్కువ వోల్టేజ్ పవర్ కేబుల్ ఆసుపత్రులు, పాఠశాలలు, వాణిజ్య భవనాలు, పారిశ్రామిక సౌకర్యాలు, మునిసిపల్ పైప్ నెట్వర్క్లు మరియు ఇలాంటి ప్రాజెక్టులలో తక్కువ-వోల్టేజీ అగ్ని-భద్రత విద్యుత్ పంపిణీ కోసం పరిగణించబడుతుంది. ఎంపిక అవసరమైన లోడ్, వోల్టేజ్, ఇన్స్టాలేషన్ పద్ధతి, పర్యావరణ పరిస్థితులు మరియు అగ్ని-పనితీరు అవసరాలపై ఆధారపడి ఉండాలి.
అగ్ని-పనితీరు అవసరాలు ప్రాజెక్ట్ స్పెసిఫికేషన్లో భాగంగా ఉండే ఇండోర్ కేబుల్ ట్రేలలో ఇన్స్టాల్ చేయబడిన తక్కువ-వోల్టేజ్ పవర్ సర్క్యూట్లకు అనుకూలం. ఇన్స్టాలేషన్ సమయంలో కేబుల్ సపోర్ట్ స్పేసింగ్, గ్రూపింగ్ మరియు హీట్ డిస్సిపేషన్ను పరిగణించాలి.
షీత్ నిర్మాణం మరియు పర్యావరణ పరిస్థితులు అనుకూలంగా ఉన్నప్పుడు కేబుల్ అవుట్డోర్ ఓవర్హెడ్ ఇన్స్టాలేషన్ మరియు కేబుల్ ట్రెంచ్ల కోసం ఉపయోగించవచ్చు. UV ఎక్స్పోజర్, తేమ, ఉష్ణోగ్రత మార్పులు మరియు యాంత్రిక రక్షణ సంస్థాపనకు ముందు మూల్యాంకనం చేయాలి.
కేబుల్ నిర్మాణం మరియు ప్రాజెక్ట్ అవసరాలు అనుమతించే చోట లైట్ డైరెక్ట్ ఖననం పరిగణించబడుతుంది. సంస్థాపనా పద్ధతిని నిర్ధారించే ముందు నేల పరిస్థితులు, తేమ, తుప్పు, ఖననం లోతు మరియు యాంత్రిక రక్షణను విశ్లేషించాలి.
దీర్ఘకాల నీటి అడుగున ఇమ్మర్షన్ వేయడం నిషేధించబడింది. నిరంతర నీటి బహిర్గతం, తీవ్రమైన రసాయన కాలుష్యం, అసాధారణమైన మెకానికల్ లోడింగ్ లేదా ఇతర ప్రత్యేక పరిస్థితులు ఉన్న ప్రదేశాల కోసం, ఆ పరిస్థితుల కోసం ప్రత్యేకంగా రూపొందించిన కేబుల్ నిర్మాణాన్ని ఎంచుకోవాలి.
Qiancheng కేబుల్ తయారీ మరియు పూర్తి-ఉత్పత్తి పరీక్ష కోసం ఉత్పత్తి మరియు తనిఖీ రికార్డులను నిర్వహిస్తుంది. ఉత్పత్తి కాన్ఫిగరేషన్ మరియు ప్రాజెక్ట్ అవసరాలపై ఆధారపడి, డాక్యుమెంటేషన్ ఉత్పత్తి స్పెసిఫికేషన్లు, ఫ్యాక్టరీ టెస్ట్ రికార్డ్లు, వోల్టేజ్-తట్టుకునే పరీక్ష ఫలితాలు, అగ్ని-పనితీరు పరీక్ష నివేదికలు మరియు బ్యాచ్ ట్రేస్బిలిటీ సమాచారాన్ని కలిగి ఉండవచ్చు.
ఎగుమతి ప్రాజెక్ట్ల కోసం, కస్టమర్లు అవసరమైన కండక్టర్ పరిమాణం, కేబుల్ పొడవు, ఇన్స్టాలేషన్ పద్ధతి, అగ్ని-పనితీరు అవసరాలు మరియు వర్తించే ప్రమాణాలను ముందుగానే అందించవచ్చు. ఉత్పత్తికి ముందు తగిన కేబుల్ నిర్మాణం మరియు డాక్యుమెంటేషన్ ప్యాకేజీని నిర్ణయించడంలో ఈ సమాచారం సహాయపడుతుంది.
ఒప్పందం ప్రకారం అవసరమైనప్పుడు కస్టమర్ ఫ్యాక్టరీ సందర్శనలు, అంగీకరించిన తనిఖీ విధానాలు మరియు స్వతంత్ర థర్డ్-పార్టీ నమూనాలను ఏర్పాటు చేయవచ్చు. ఆర్డర్ స్పెసిఫికేషన్ ప్రకారం పొడవు కట్టింగ్ మరియు ఉపరితల మార్కింగ్ గురించి కూడా చర్చించవచ్చు.
A: పోల్చదగిన విద్యుత్ రూపకల్పన పరిస్థితులలో రాగితో పోలిస్తే అల్యూమినియం కండక్టర్ ద్రవ్యరాశిని తగ్గిస్తుంది. కేబుల్ బరువు మరియు ధరలో వాస్తవ వ్యత్యాసం కండక్టర్ పరిమాణం, కేబుల్ నిర్మాణం, సంస్థాపనా పద్ధతి మరియు ప్రాజెక్ట్ అవసరాలపై ఆధారపడి ఉంటుంది. కండక్టర్ పరిమాణం కేవలం బరువు ఆధారంగా ఉండకూడదు.
A: మైకా పొర కండక్టర్ చుట్టూ అగ్ని-నిరోధక అవరోధంగా పనిచేస్తుంది. క్వాలిఫైడ్ ఫైర్ టెస్ట్ కింద, ఇది నిర్దేశిత పరీక్ష వ్యవధిలో ఎలక్ట్రికల్ ఇన్సులేషన్ మరియు సర్క్యూట్ సమగ్రతను నిర్వహించడానికి సహాయపడుతుంది. ధృవీకరించబడిన పనితీరు సంబంధిత పరీక్ష నివేదిక నుండి తీసుకోవాలి.
A: అధిక ఆపరేటింగ్-ఉష్ణోగ్రత సామర్థ్యం మరియు ఉష్ణ వృద్ధాప్యానికి నిరోధకత అవసరమయ్యే చోట XLPE సాధారణంగా ఎంపిక చేయబడుతుంది. తగిన ఇన్సులేషన్ సిస్టమ్ ఇప్పటికీ వోల్టేజ్ స్థాయి, పరిసర పరిస్థితులు, సంస్థాపనా పద్ధతి మరియు వర్తించే ప్రమాణంపై ఆధారపడి ఉంటుంది.
A: ఎంపిక లోడ్ కరెంట్, ఇన్స్టాలేషన్ పద్ధతి, పరిసర ఉష్ణోగ్రత, సమూహం, వోల్టేజ్ తగ్గుదల మరియు షార్ట్-సర్క్యూట్ పరిస్థితులను పరిగణనలోకి తీసుకోవాలి. స్పెసిఫికేషన్ టేబుల్లో చూపిన సామర్థ్యం విలువలు వర్తించే డిజైన్ గణన మరియు దిద్దుబాటు కారకాలతో కలిపి ఉపయోగించాలి.
A: ఇన్స్టాలేషన్ సమయంలో, కనిష్ట బెండింగ్ వ్యాసార్థం నాన్-ఆర్మర్డ్ సింగిల్-కోర్ కేబుల్ కోసం 20D, ఆర్మర్డ్ సింగిల్-కోర్ కేబుల్ కోసం 15D, నాన్ ఆర్మర్డ్ మల్టీ-కోర్ కేబుల్ కోసం 15D మరియు ఆర్మర్డ్ మల్టీ-కోర్ కేబుల్ కోసం 12D. కనెక్షన్ బాక్స్లు మరియు టెర్మినల్స్ దగ్గర, పేర్కొన్న విలువలు వరుసగా 15D, 12D, 12D మరియు 10D.
A: సరఫరా చేయబడిన ఇన్స్టాలేషన్ అవసరాల ప్రకారం, 3.5 kV వద్ద 15 నిమిషాలు వేసిన తర్వాత వోల్టేజ్-తట్టుకునే పరీక్ష నిర్వహించబడుతుంది. వాస్తవ పరీక్ష విధానం వర్తించే ప్రాజెక్ట్ స్పెసిఫికేషన్ మరియు భద్రతా అవసరాలను అనుసరించాలి.
A: పర్యావరణ మరియు ఇన్స్టాలేషన్ పరిస్థితులు అనుకూలంగా ఉన్నప్పుడు అవుట్డోర్ ఓవర్హెడ్ ఇన్స్టాలేషన్, కేబుల్-ట్రెంచ్ ఇన్స్టాలేషన్ మరియు లైట్ డైరెక్ట్ బరియల్ని పరిగణించవచ్చు. దీర్ఘకాల నీటి అడుగున ఇమ్మర్షన్ నిషేధించబడింది. UV ఎక్స్పోజర్, తేమ, నేల పరిస్థితులు మరియు యాంత్రిక రక్షణ సంస్థాపనకు ముందు మూల్యాంకనం చేయాలి.
A: ఉత్పత్తి కాన్ఫిగరేషన్ మరియు ఒప్పందంపై ఆధారపడి, అందుబాటులో ఉన్న డాక్యుమెంట్లలో ఉత్పత్తి స్పెసిఫికేషన్లు, ఫ్యాక్టరీ టెస్ట్ రికార్డ్లు, వోల్టేజ్-విత్స్టాండ్ టెస్ట్ ఫలితాలు, ఫైర్-పెర్ఫార్మెన్స్ టెస్ట్ రిపోర్ట్లు మరియు బ్యాచ్ ట్రేస్బిలిటీ రికార్డ్లు ఉండవచ్చు. ఉత్పత్తికి ముందు అవసరమైన డాక్యుమెంటేషన్ ధృవీకరించబడాలి.
